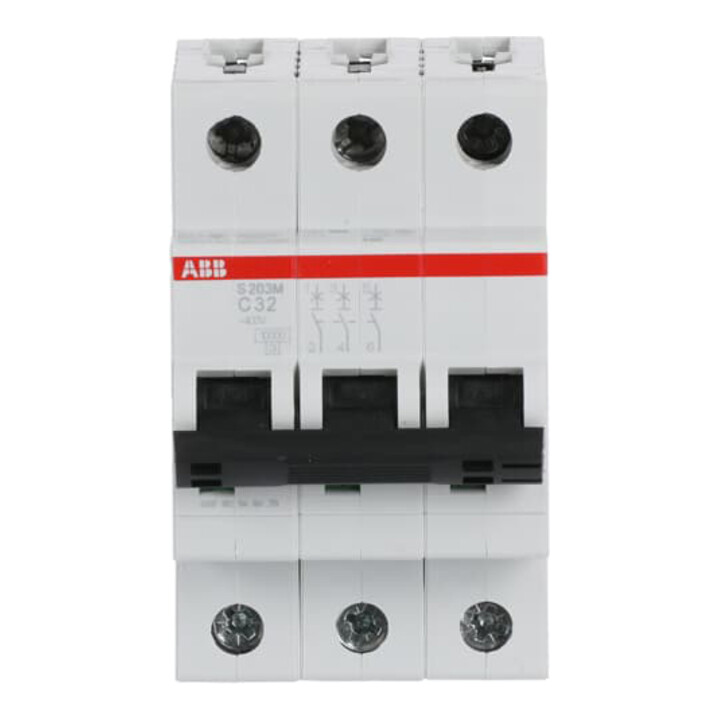

ABB Stotz S&J Disjoncteur 10kA 32A C 3p S203M-C32
ABB Stotz S&J Disjoncteur 10kA 32A C 3p S203M-C32
- Profondeur d'installation
- 69 mm
- Caractéristique de déclenchement
- C
- Nombre de pôles (total)
- 3
- Nombre de pôles protégés
- 3
- Courant nominal
- 32 A
- Tension nominale
- 400 V
- Tension d'isolement nominale Ui
- 440 V
- Résistance aux surtensions nominale Uimp
- 4 kV
- Pouvoir de coupure nominal Icn selon EN 60898 à 230 V
- 10 kA
- Type de tension
- AC/DC
- Pouvoir de coupure nominal Icn selon EN 60898 à 400 V
- 10 kA
- Pouvoir de coupure nominal Icu selon IEC 60947-2 à 230 V
- 25 kA
- Pouvoir de coupure nominal Icu selon IEC 60947-2 à 400 V
- 15 kA
- Fréquence
- 50..60 Hz
- Classe de limitation d'énergie
- 3
- Montage encastré
- Non
- Neutre commuté
- Non
- Catégorie de surtension
- 3
- Degré de pollution
- 3
- Dispositifs supplémentaires possibles
- Oui
- Largeur en modules
- 3
- Degré de protection (IP)
- IP20
- Température ambiante en fonctionnement
- -25..55°C
- Section de conducteur connectable, multibrins
- 0,75..25 mm²
- Section de conducteur connectable, unibrin
- 0,75..35 mm²
- Contact fabricant
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Code art.
- 51518737
- GTIN
- 4016779550482
• Les disjoncteurs de la série S 200 M protègent les câbles et les conducteurs contre les surcharges et les courts-circuits conformément à la norme DIN VDE 0100-430 et DIN VDE 0100-530. Ils répondent aux réglementations de construction DIN VDE 0641-11 ou IEC/EN 60898-1, DIN VDE 0660-101 ou IEC/EN 60947-2 ainsi qu’aux normes UL1077 et CSA 22.2 No. • 235. Leur borne de connexion brevetée assure un contact et une manipulation simples et sûrs grâce à une plaque de pression. • Pour une meilleure visibilité lors du câblage, l’ouverture de connexion pour les conducteurs se trouve au-dessus de l’ouverture de connexion pour le rail de phase. • Des sections de conducteur jusqu’à 35 mm² peuvent être directement raccordées à l’appareil via la borne de connexion avec isolation en classe de protection IP20. • La large gamme d’accessoires vous offre tout ce dont vous avez besoin pour vos tâches d’installation. • De nombreuses homologations rendent le S 200 M adapté à une utilisation mondiale. • Chaque appareil est soumis avant livraison à trois tests intensifs de qualité et de performance.
