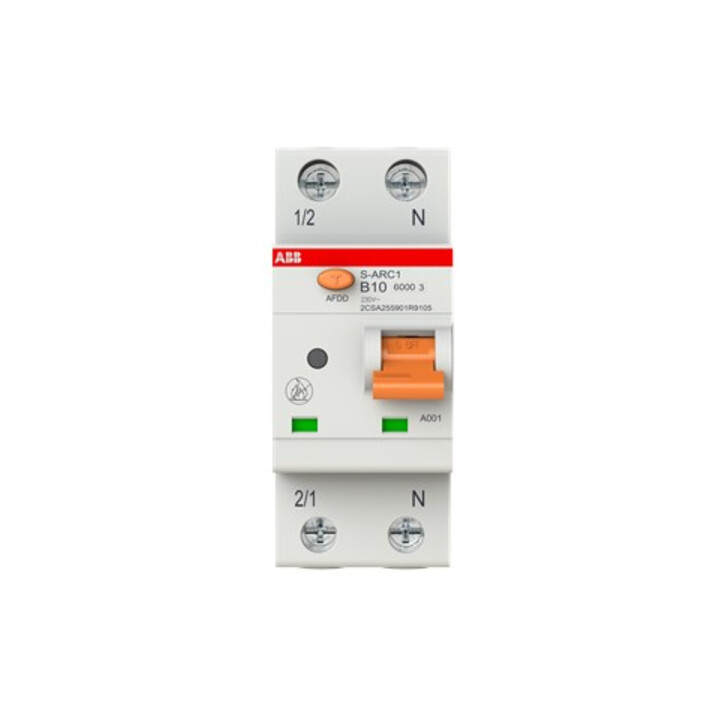

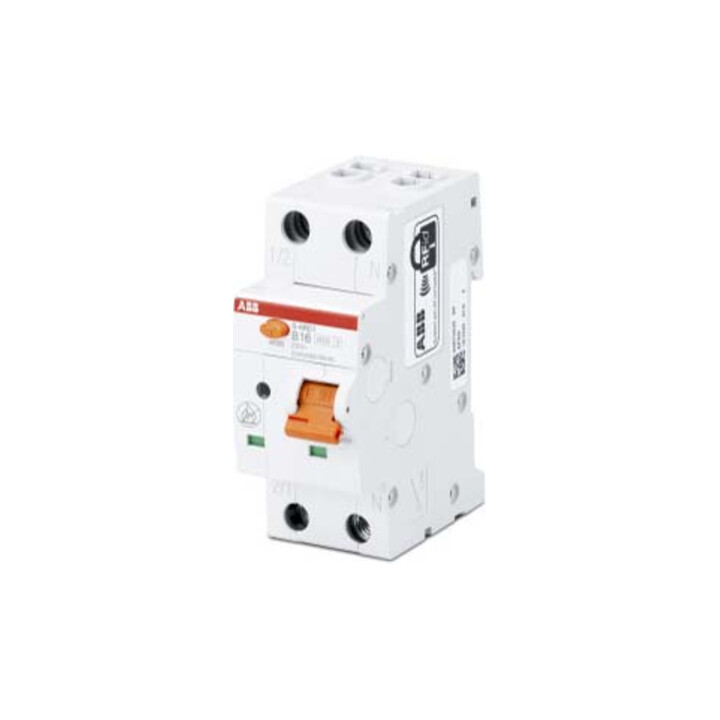

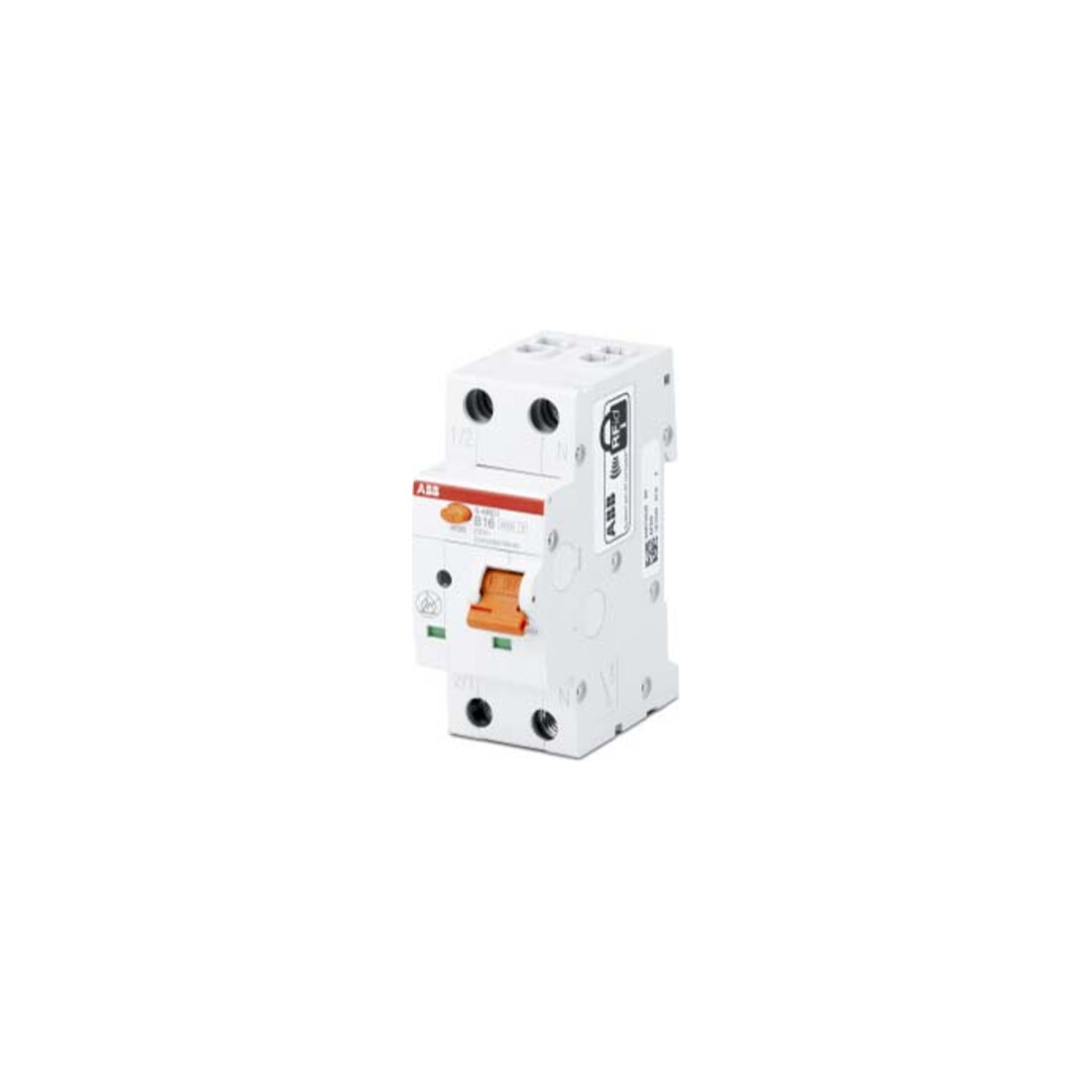

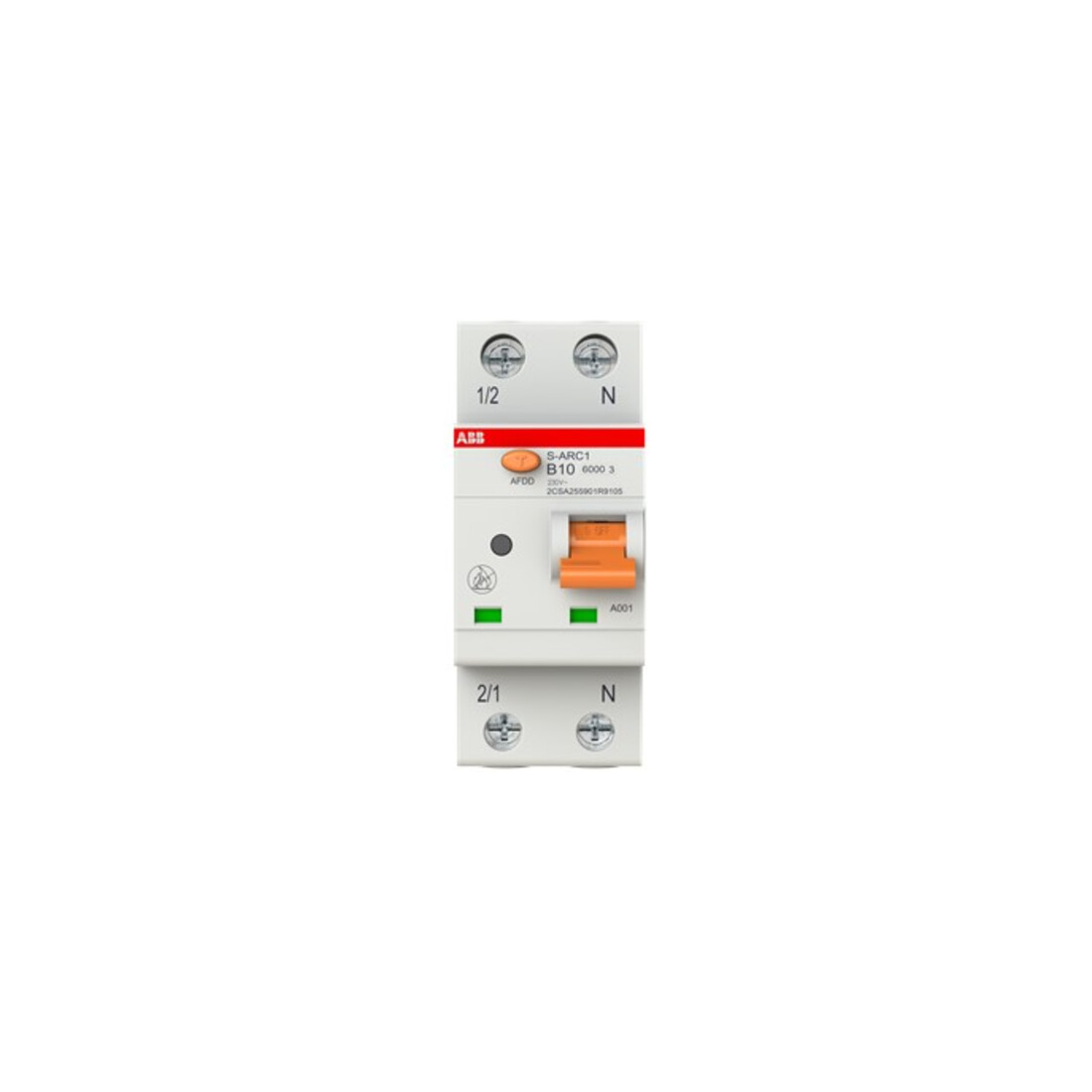

ABB Stotz S&J Disjoncteur de protection incendie B10, 6kA, 1P+N S-ARC1 B10
ABB Stotz S&J Disjoncteur de protection incendie B10, 6kA, 1P+N S-ARC1 B10
- Caractéristique de déclenchement
- B
- Nombre de pôles
- 2
- Courant nominal
- 10:00:00
- Tension nominale
- 230 V
- Pouvoir de coupure nominal selon EN 60898
- -1 kA
- Pouvoir de coupure nominal selon IEC 60947-2
- 10 kA
- Type de tension
- AC
- Classe de limitation d'énergie
- 4
- Fréquence
- 0 Hz
- Neutre commuté
- Oui
- Catégorie de surtension
- 3
- Degré de pollution
- 2
- Largeur en modules
- 2
- Profondeur d'installation
- 69 mm
- Dispositifs supplémentaires montés en usine
- Interrupteur différentiel
- Courant de commutation nominal dispositif supplémentaire
- 10:00:00
- Tension nominale dispositif supplémentaire
- 230 V
- Type de tension de commande dispositif supplémentaire
- AC
- Degré de protection (IP)
- IP2X
- Taille (selon DIN 43880)
- 2
- Contact fabricant
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Code art.
- 92334095
- GTIN
- 8012542178132
• Dispositif de protection contre les arcs électriques défectueux (AFDD) avec disjoncteur (MCB) conforme à IEC/EN 62606 (VDE 0665-10) et IEC/EN 60898-1 (VDE 0641-11) offrant une protection contre les arcs électriques défectueux en série et en parallèle, une protection contre les surintensités (surcharge ou court-circuit), une protection contre les surtensions (uniquement pour l’AFDD interne) et une protection contre les incendies d’origine électrique conformément à la norme DIN VDE 0100-420. • Domaines d’application obligatoires selon la norme DIN VDE 01000 dans les systèmes monophasés en courant alternatif avec In=16 A dans les chambres ou espaces de séjour des foyers et établissements de jour pour enfants, personnes handicapées ou âgées, ou dans les logements accessibles aux personnes à mobilité réduite, ainsi que dans les pièces ou lieux présentant un risque d’incendie (avec risque particulier d’incendie, établissements à risque d’incendie), principalement composés de matériaux combustibles (la classification de la combustibilité des matériaux incombe par exemple au fabricant de la maison en bois), la protection des biens irremplaçables – biens culturels de grande valeur – et dans les circuits terminaux monophasés alimentant des appareils électriques dans les zones mentionnées ou traversant ces zones. • L’utilisation des AFDD est recommandée dans les pièces avec couchage, les pièces ou lieux à structure favorisant la propagation du feu et les circuits terminaux à forte puissance raccordée. • En général, l’AFDD est également recommandé pour renforcer la protection incendie contre les incendies d’origine électrique. • Indicateur LED pour identifier la cause du déclenchement. • Alimentation possible par le haut ou par le bas, câblage transversal possible, par exemple vers un disjoncteur différentiel dans la zone des bornes arrière. • Accessoires compatibles avec le système pro M compact® à monter. • Pouvoir de coupure nominal selon IEC/EN 60898-1 Icn=6kA. • AFDD+MCB S-ARC1 protégé monopolaire (disjoncteur), commutation bipolaire.
