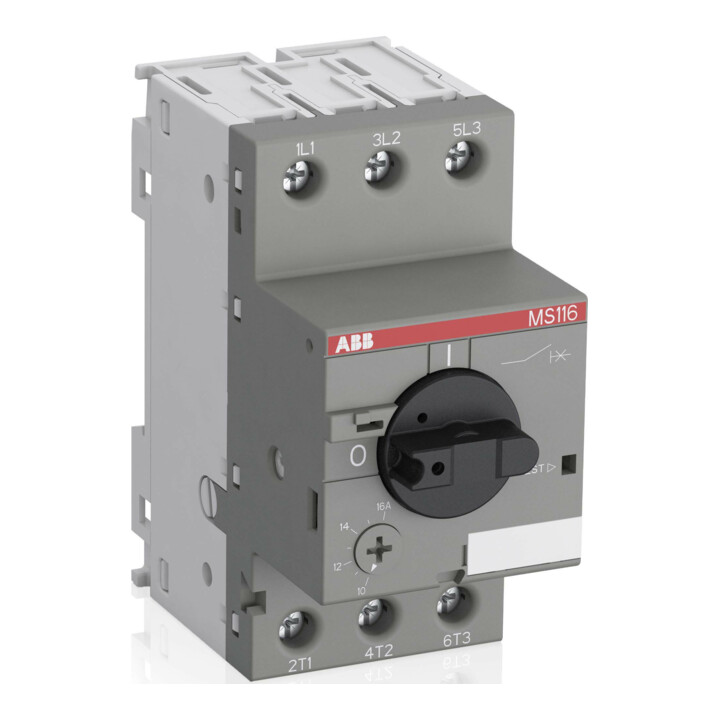

ABB Stotz S&J Disjoncteur moteur 1,60-2,50A MS 116-2,5
ABB Stotz S&J Disjoncteur moteur 1,60-2,50A MS 116-2,5
- Réglage du déclencheur de surcharge
- 1,6..2,5 A
- Plage de réglage du déclencheur de court-circuit instantané
- 31,3 A
- Avec protection thermique
- Oui
- Sensible à la perte de phase
- Oui
- Technologie de déclenchement
- thermomagnétique
- Tension nominale de service
- 690 V
- Courant nominal de service Iu
- 2,5 A
- Puissance nominale de service en AC-3, 400 V
- 0,75 kW
- Type de connexion du circuit principal
- Connexion par vis
- Type d’élément de commande
- Bouton rotatif
- Type d’appareil
- Appareil complet en boîtier
- Avec contact auxiliaire intégré
- Non
- Avec déclencheur de sous-tension intégré
- Non
- Nombre de pôles
- 3
- Courant de coupure nominal limite de court-circuit Icu à 400 V, AC
- 75 kA
- Degré de protection (IP)
- IP20
- Hauteur
- 90 mm
- Largeur
- 45 mm
- Profondeur
- 85,6 mm
- Contact fabricant
- ABB Asea Brown Boveri Ltd Affolternstrasse 44, 8050 Zurich, CH 00 41 43 317 7111
- Code art.
- 53550384
- GTIN
- 4013614320309
• Disjoncteur moteur MS116 avec protection thermique et électromagnétique, représentant la gamme compacte et économique pour la protection moteur jusqu'à 15 kW (400 V) avec une largeur de module de 45 mm. • L'appareil compensé en température dispose d'une commande par bouton rotatif avec une indication claire de la position de commutation I/0. • Le bouton rotatif peut être verrouillé en position 0 à l'aide d'un dispositif de verrouillage. • Les contacts auxiliaires et de signal ainsi que les déclencheurs de sous-tension et de courant de travail peuvent être montés sans outil. • Des rails triphasés pour 65 A ou 100 A et des blocs d'alimentation pour 25 mm² ou 35 mm² permettent l'alimentation commune de plusieurs disjoncteurs moteurs. • Le boîtier de protection ainsi que les accessoires pour montage en armoire électrique et sur porte complètent la gamme.
