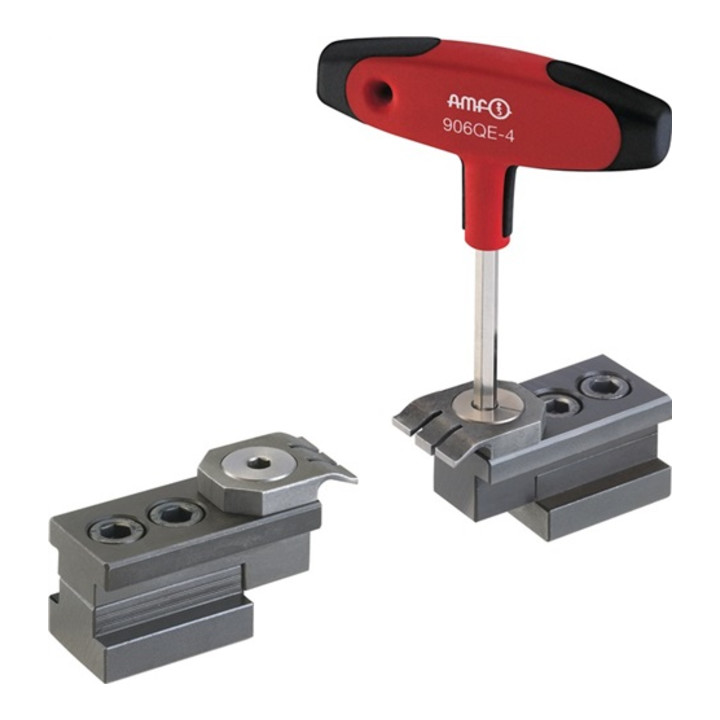

pour tables à fentes - -
- composé d'un élément de serrage et d'une butée
ApplicationLe serrage simple du dispositif de serrage horizontal permet de maintenir et de serrer la pièce à usiner. La partie active du tendeur se compose de trois éléments - une partie rigide et deux parties flexibles. Force de serrage : 4.000 N Couple de serrage : 9 Nm Course de l'excentrique : 1,2 mm Le
serrage d'une pièce se fait en 3 étapes :
1) Contact : Les
éléments flexibles de la pince sont en contact avec la pièce.
2) Appuyez vers le bas : Les
éléments flexibles de la pince appuient sur la pièce jusqu'à ce qu'elle entre en contact avec le doigt de serrage rigide.
3) Serrage et positionnement : Le
doigt de serrage rigide serre la pièce à usiner. -

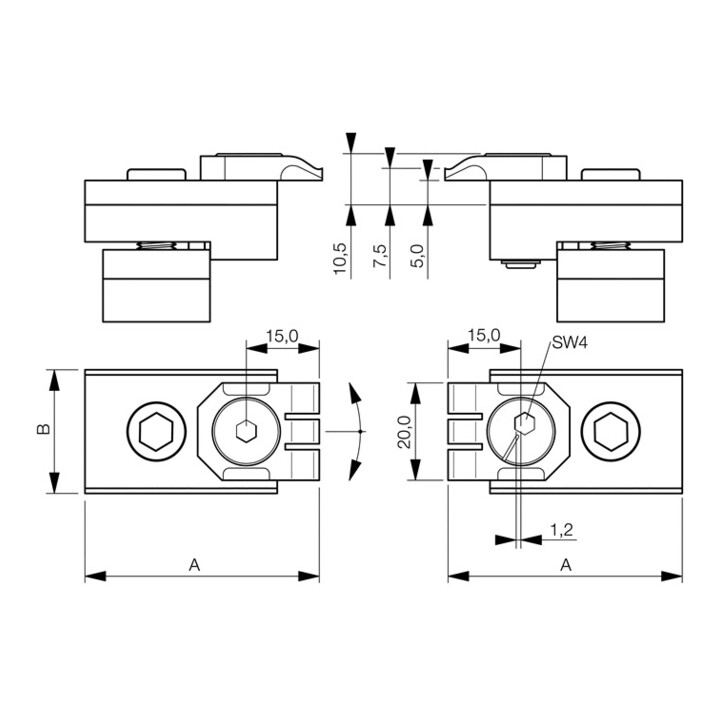

Autres caractéristiques techniques A : 52mm - Type : horizontal - B : 22mm
EAN / GTIN : 04020772070182
