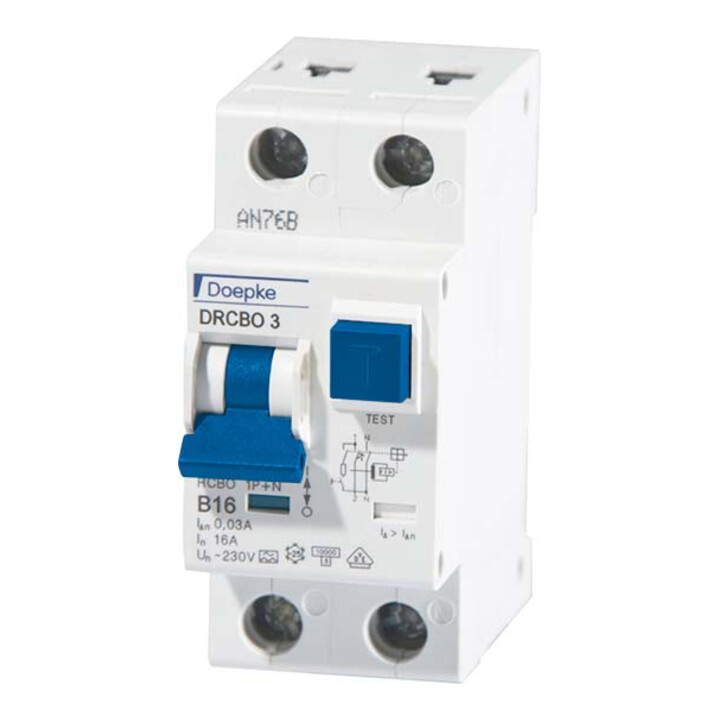

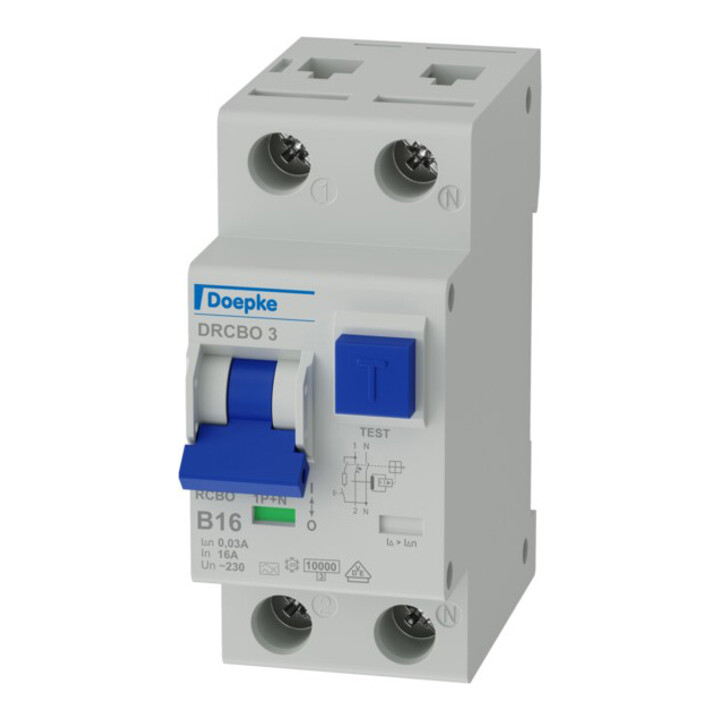

Doepke FI/LS-combinaison DRCBO3 B16/0,03/1N-A
Doepke FI/LS-combinaison DRCBO3 B16/0,03/1N-A
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Nombre de pôles (total)
- 2
- Nombre de pôles protégés
- 1
- Tension nominale
- 230 V
- Tension d'isolement nominale Ui
- 440 V
- Tension de tenue aux chocs nominale Uimp
- 4 kV
- Courant nominal
- 16 A
- Courant de défaut nominal
- 0,02999999 A
- Type de courant de défaut
- A
- Classe de limitation d'énergie
- 3
- Pouvoir de coupure nominal selon EN 61009
- 10 kA
- Pouvoir de coupure nominal Icn selon EN 61009-1
- 10 kA
- Caractéristique de coupure
- instantanée
- Tenue au courant de choc
- 0,25 kA
- Type de tension
- AC
- Fréquence
- 50 Hz
- Caractéristique de déclenchement
- B
- Neutre commuté simultanément
- Non
- Avec dispositif de verrouillage
- Non
- Catégorie de surtension
- 3
- Degré de pollution
- 2
- Température ambiante en fonctionnement
- -25..40°C

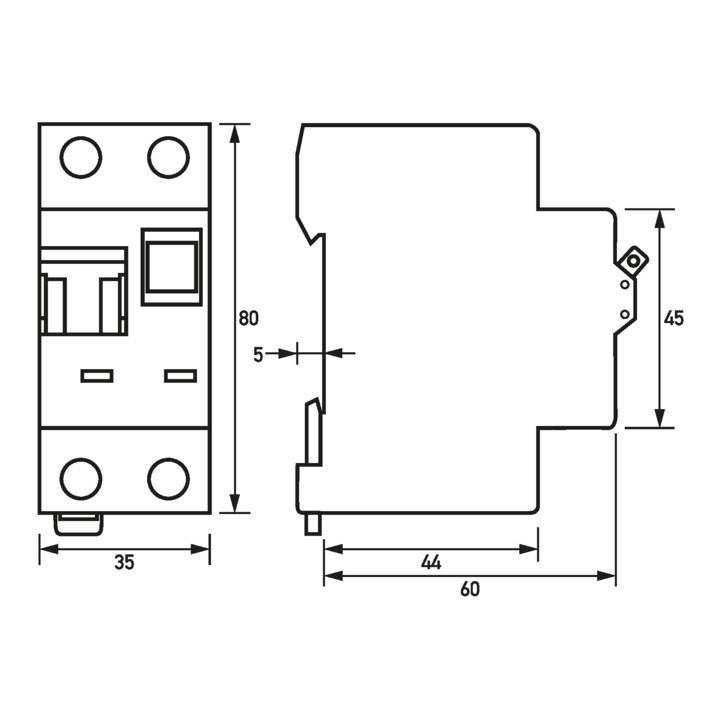

- Largeur en modules
- 2
- Profondeur d'installation
- 68 mm
- Montage encastré
- Non
- Protection contre les déclenchements intempestifs
- Non
- Contact fabricant
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Code art.
- 61237137
- GTIN
- 4014712220621
• Les RCBO combinent disjoncteur différentiel et disjoncteur dans un seul appareil (combinaison FI/LS). • Ils protègent les personnes contre les courants de défaut et les installations contre les courts-circuits et les surcharges. • Les interrupteurs de la série DRCBO 3 fonctionnent indépendamment de la tension réseau et se caractérisent par une grande capacité de coupure nominale. • Des indicateurs séparés permettent une vue rapide de l’état de fonctionnement actuel. • Les DRCBO 3 sont faciles à monter et démonter. • Les interrupteurs de type A sont sensibles aux courants de défaut alternatifs et pulsés. • Cette fonction est indépendante de la tension réseau. • Les interrupteurs avec la caractéristique de déclenchement B offrent une protection standard pour les circuits d’éclairage et de prises. • Les interrupteurs standard sont conçus pour des circuits avec une tension nominale de 230 V ou 400 V et une fréquence nominale de 50 Hz. • Caractéristiques : déclenchement indépendant de la tension auxiliaire. • Sensibles aux courants de défaut alternatifs et pulsés (type A), faible encombrement pour toutes les intensités nominales. • Haute résistance aux courts-circuits. • Indicateur de position des contacts vert-rouge. • Indicateur de déclenchement différentiel. • Bornes à levier avec protection anti-insertion arrière et large gamme de sections de câbles pour câblage sur rail et câbles des deux côtés. • Neutre à droite. • Glissières bistables pour un montage et un démontage faciles. • Mode de montage : fixation rapide sur rail DIN. • Position d’installation quelconque. • Alimentation quelconque. • Domaines d’application : protection des circuits dans les bâtiments résidentiels et utilitaires ainsi que dans les installations industrielles avec réseaux TN-S, TT et TN-C-S. • Dans les réseaux IT, les disjoncteurs FI/LS peuvent être prévus pour la coupure en cas de second défaut de terre. • Leur utilisation est exclue dans les installations avec réseaux TN-C et pour la protection des circuits • où les équipements électroniques de puissance peuvent générer des courants de défaut continus lisses ou des courants de défaut à des fréquences différentes de 50/60 Hz.
