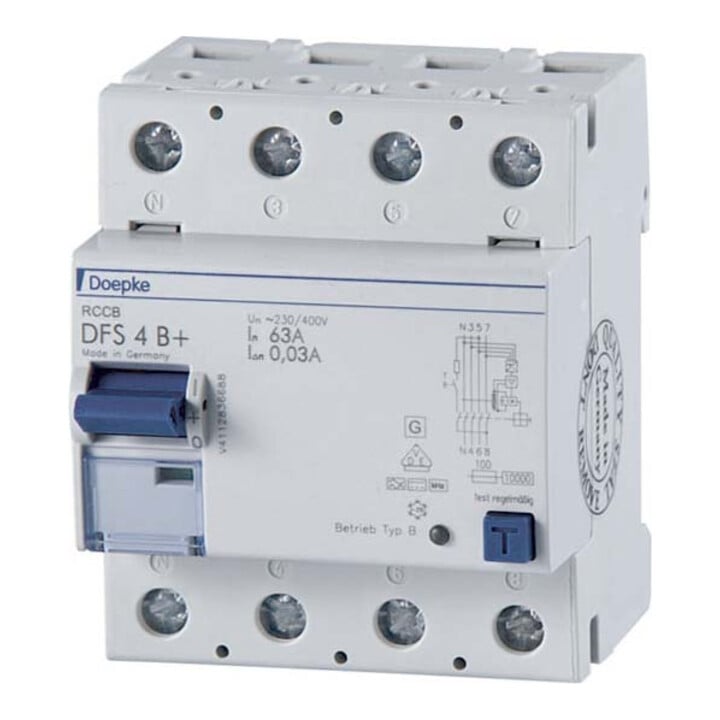

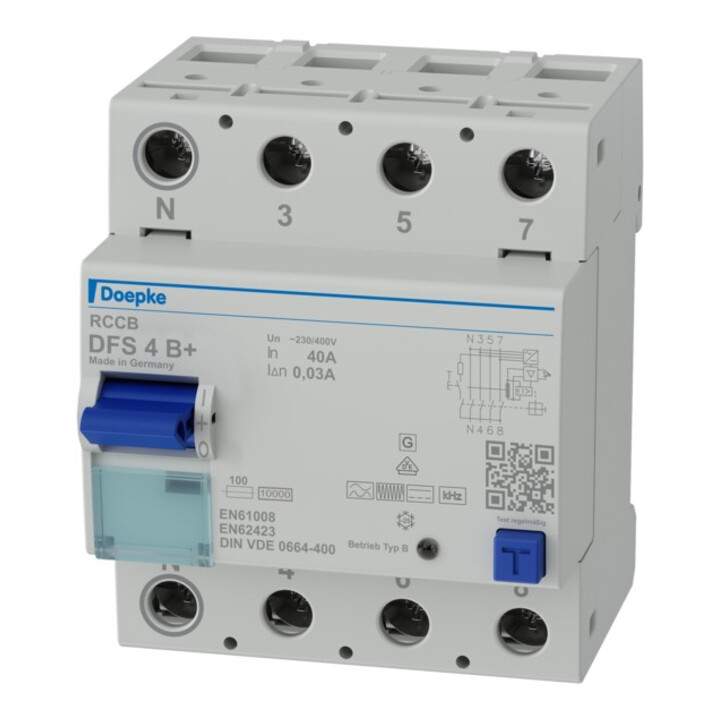

• Les disjoncteurs différentiels (RCCB) coupent l'alimentation électrique en cas de courants de défaut dangereux élevés. • Ils protègent ainsi les personnes, les animaux et les installations. • Les DFS 4 sont des disjoncteurs différentiels bipolaires ou tétrapolaires pour réseaux monophasés ou triphasés. • En version standard, ces appareils compacts ont une largeur de quatre modules. • Ils sont disponibles avec différents types de courants de défaut et versions, pour des courants nominaux allant jusqu'à 125 A. • Les grandes bornes doubles peuvent également accueillir des sections de conducteurs importantes. • La position déclenchée du levier multifonction facilite la recherche de défauts. • Le logiciel gratuit d’étiquetage aide à la signalisation. • Les disjoncteurs différentiels de type B+ sont sensibles à tous les courants. • Ils protègent contre les courants de défaut pulsés et alternatifs, les courants de défaut à fréquences mixtes et les courants de défaut continus lisses. • Ils détectent sans interruption les courants de défaut de toutes fréquences jusqu’à 20 kHz avec un seuil de déclenchement maximal de 420 mA. • Les interrupteurs offrent ainsi une protection incendie renforcée. • Les appareils en version standard sont conçus pour la surveillance des circuits avec une tension nominale de 230 V/400 V et une fréquence nominale de 50 Hz. • Caractéristiques : sensibles à tous les courants de défaut avec fréquences et fréquences mixtes de 0 Hz (courant continu lisse) jusqu’à 20 kHz. • Protection incendie conforme à la norme VDE 0100-420. • Déclenchement indépendant de la tension du réseau pour les courants de défaut de type A. • Détection dépendante de la tension des courants de défaut continus lisses et des courants de défaut alternatifs avec fréquences différentes de 50 Hz. • Fonctionnement complet avec des tensions réseau à partir d’au moins 50 V AC sur deux conducteurs actifs quelconques. • Petite taille pour tous les courants nominaux. • Forte résistance aux courts-circuits. • Bornes doubles des deux côtés pour grandes sections de conducteurs et connexion sur rail. • Indicateur de position de commutation. • Fenêtre pour étiquettes de marquage. • Levier multifonction à trois positions : « marche », « arrêt », « déclenché ». • Connexion C1 position neutre à gauche. • Montage : fixation rapide sur rail porte-fusibles. • Position d’installation quelconque. • Alimentation de préférence par le haut. • Domaines d’application : installations commerciales et industrielles avec systèmes TN-S, TT et TN-C-S, où des équipements d’électronique de puissance sans séparation galvanique du réseau sont utilisés, tels que variateurs de fréquence, alimentations à découpage, onduleurs haute fréquence. • Installations photovoltaïques et onduleurs sans transformateur. • Locaux à risque d’incendie. • Remarques : adapté à une utilisation dans des réseaux à courant alternatif 50 Hz. • RCCB pour d’autres fréquences sur demande. • Non destiné à une utilisation dans des réseaux à courant continu ni en sortie d’équipements électriques commandés tels que variateurs de fréquence.
