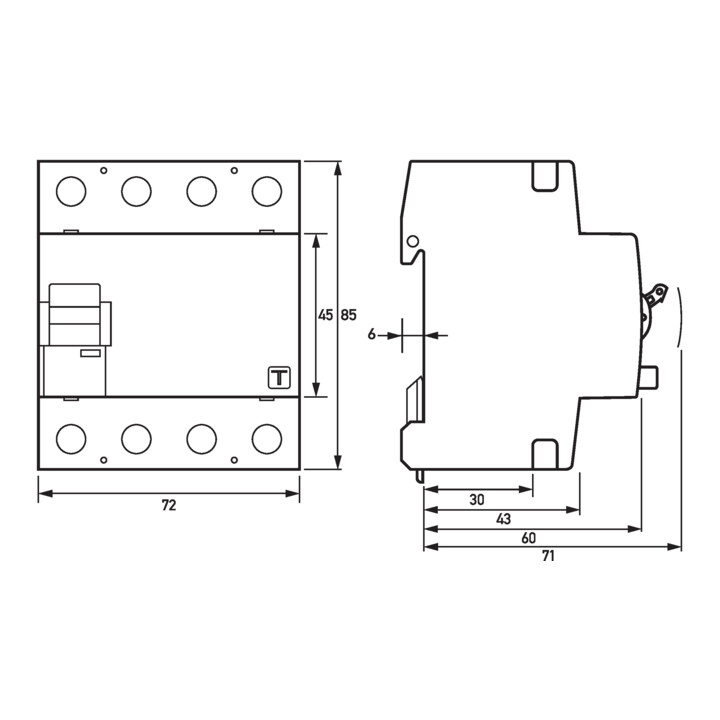

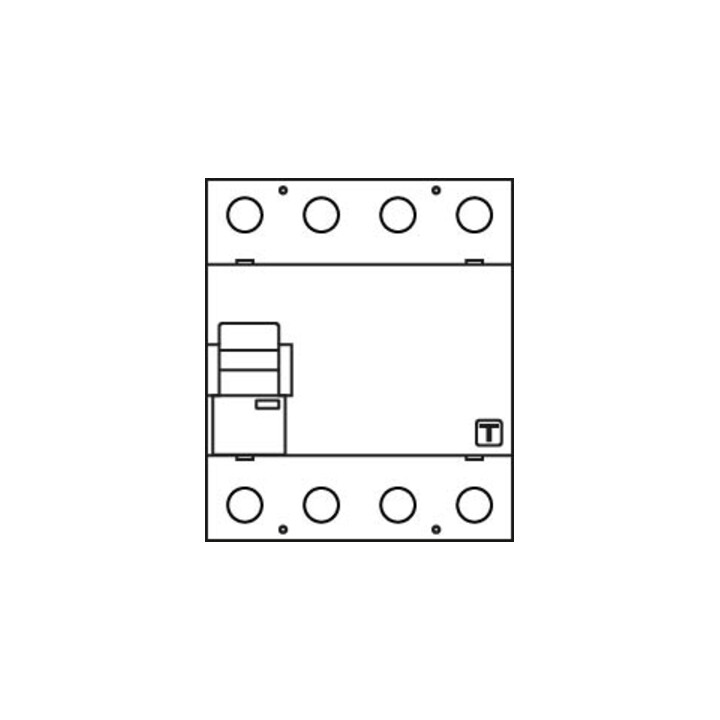

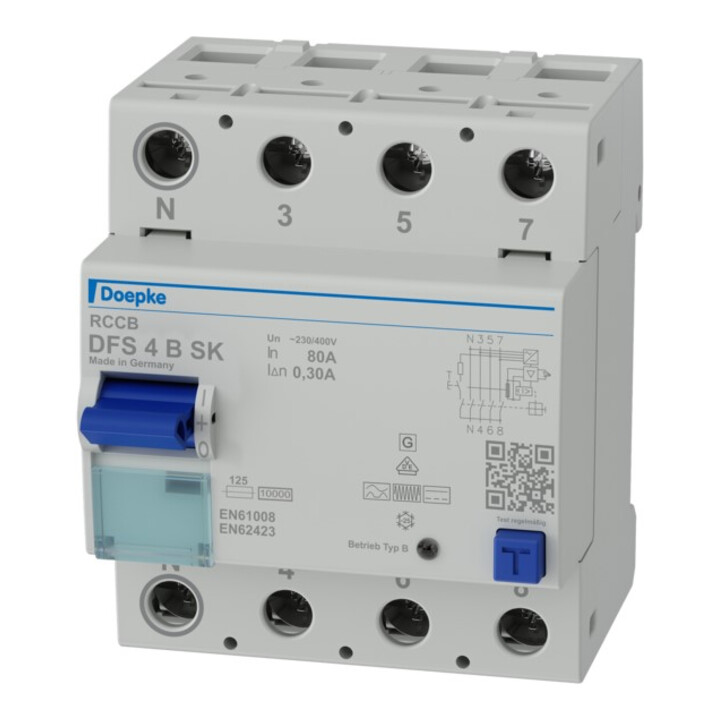

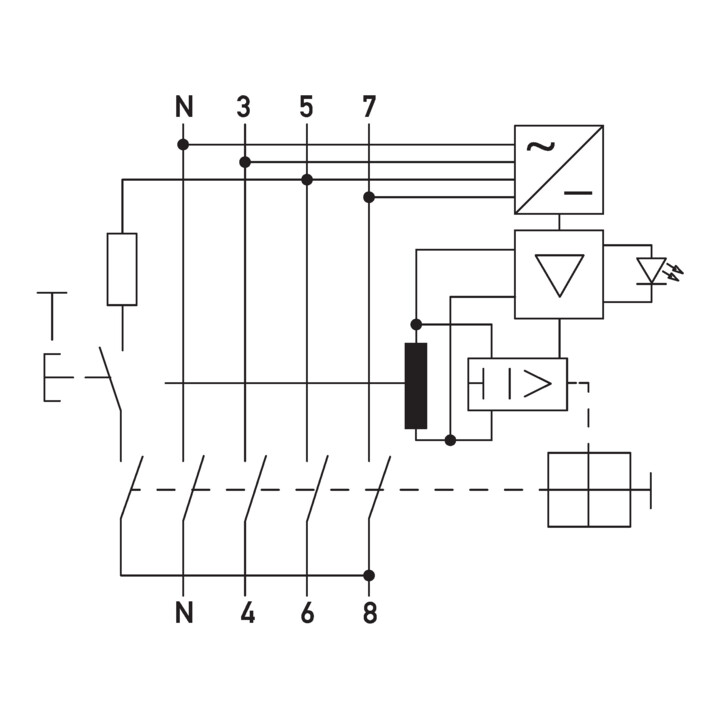

• Les disjoncteurs différentiels (RCCB) coupent l'alimentation électrique en cas de courants de défaut dangereux élevés • Ils protègent ainsi les personnes, les animaux et les installations • Les DFS 4 sont des disjoncteurs différentiels bipolaires ou tétrapolaires pour réseaux monophasés ou triphasés • En version standard, ces appareils compacts ont une largeur de quatre modules • Ils sont disponibles avec différents types de courant de défaut et versions, pour des courants nominaux allant jusqu'à 125 A • Les grandes bornes à double étage peuvent accueillir de fortes sections de conducteurs • La position déclenchée du levier multifonction facilite la recherche de défaut • Le logiciel d’étiquetage gratuit aide à la personnalisation des étiquettes • Les interrupteurs de type B sont sensibles à tous les courants, de fréquences de 0 Hz (courants de défaut continus lisses) jusqu’à 150 kHz • Ils sont renforcés contre les surtensions et les orages • Les disjoncteurs différentiels de la série SK garantissent la protection différentielle et une haute disponibilité de l’installation • Ils se caractérisent par une sensibilité moindre aux hautes fréquences • La courbe SK est optimisée pour les installations où la protection incendie n’est pas requise • Les appareils en version standard sont conçus pour la surveillance de circuits avec une tension nominale de 230, 400 V et une fréquence nominale de 50 Hz • Caractéristiques : haute immunité aux courants de fuite et de défaut liés à l’exploitation à partir de 1 kHz • Sensibles à tous les courants de défaut avec fréquences et fréquences mixtes de 0 Hz (courant continu lisse) jusqu’à 150 kHz • Déclenchement indépendant de la tension réseau pour les courants de défaut de type A • Détection dépendante de la tension des courants de défaut continus lisses et des courants alternatifs de fréquence différente de 50/60 Hz • Fonctionnement complet avec des tensions réseau à partir d’au moins 50 V AC sur deux conducteurs actifs quelconques • Petite taille pour tous les courants nominaux • Haute résistance aux courts-circuits • Bornes à double étage des deux côtés pour grandes sections de conducteurs et connexion sur rail • Indicateur de position de commutation • Fenêtre pour étiquettes de marquage • Levier multifonction à trois positions : "marche", "arrêt", "déclenché" • Connexion C1 position neutre à gauche • Type de montage : fixation rapide sur rail DIN • Position de montage quelconque • Alimentation de préférence par le haut • Domaines d’application : installations commerciales et industrielles avec systèmes TN-S, TT et TN-C-S, utilisant des équipements d’électronique de puissance sans séparation galvanique du réseau, tels que variateurs de fréquence, alimentations à découpage, redresseurs haute fréquence • Installations photovoltaïques et onduleurs sans transformateur pour systèmes d’alimentation sans interruption (UPS) • Remarques : adapté à une utilisation dans des réseaux à courant alternatif 50 Hz • RCCB pour autres fréquences sur demande • Non destiné à une utilisation dans des réseaux à courant continu ni en sortie d’équipements électriques commandés tels que variateurs de fréquence
