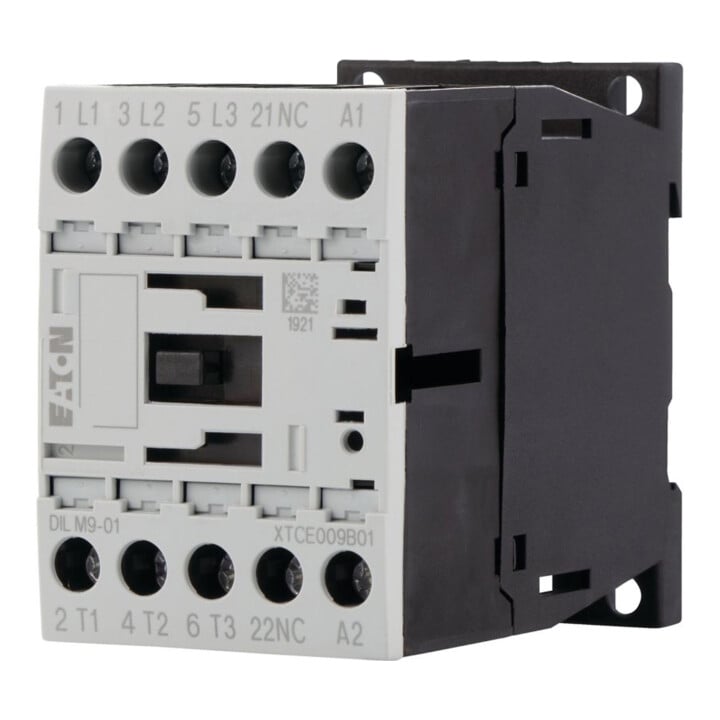

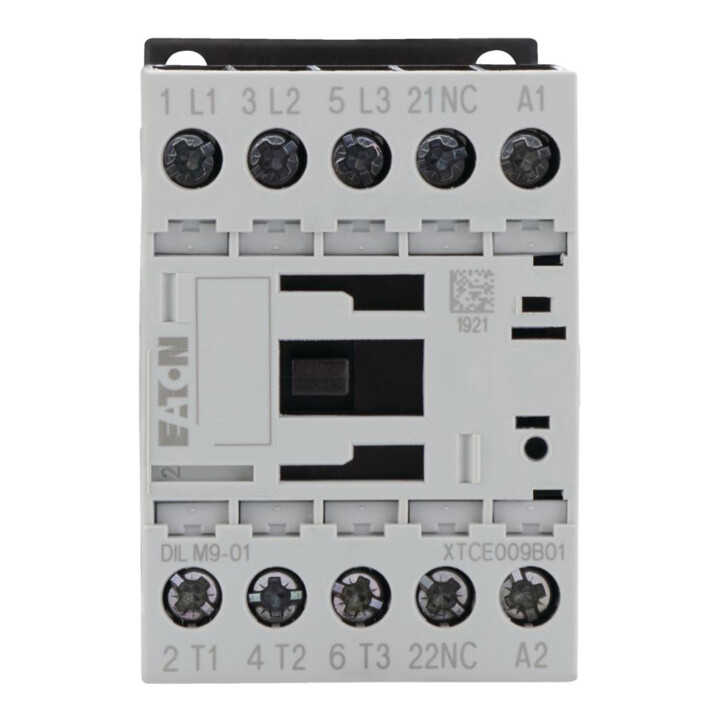

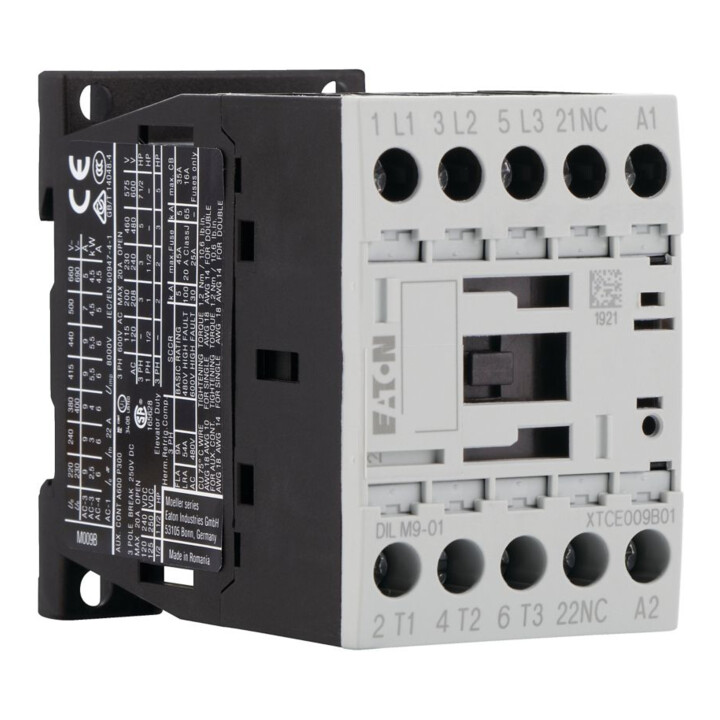

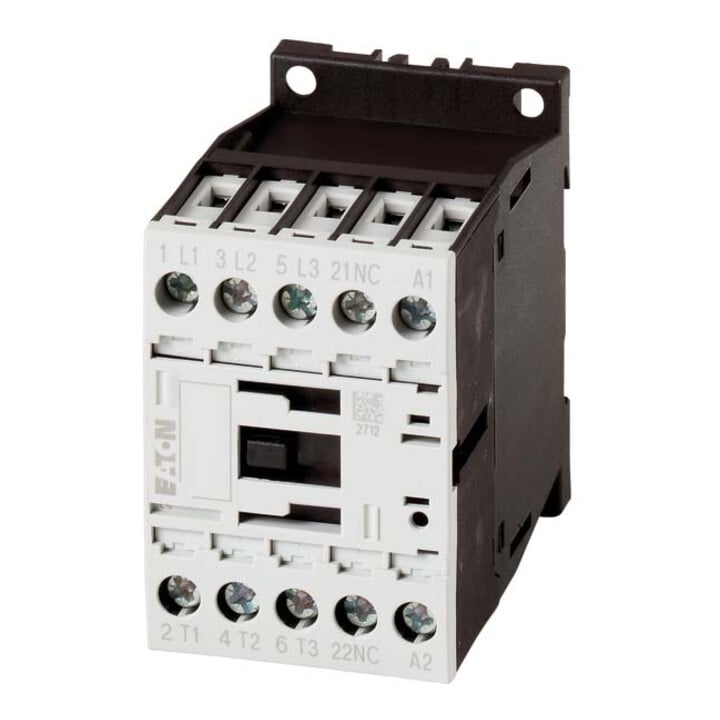

Eaton Contacteur de puissance 1 NO 4 kW/400 V, DC DILM9-01(24VDC)
Eaton Contacteur de puissance 1 NO 4 kW/400 V, DC DILM9-01(24VDC)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en CA 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CA 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CC
- 24 V
- Type de tension pour actionnement
- CC
- Courant de service nominal Ie en AC-1, 400 V
- 22 A
- Courant de service nominal Ie en AC-3, 400 V
- 9 A
- Puissance de service nominale en AC-3, 400 V
- 4 kW
- Courant de service nominal Ie en AC-4, 400 V
- 6 A
- Puissance de service nominale en AC-4, 400 V
- 2,5 kW
- Puissance de service nominale NEMA
- 3,7 kW
- Adapté pour montage en série
- non
- Nombre de contacts auxiliaires en ouverture
- 1
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux en fermeture
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 61827963
- GTIN
- 4015082767402
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion de marche, tapotage, technique de connexion : bornes à vis, remarque : également adapté pour moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de fonctionnement AC-3 380 V 400 V : Ie=9 A, courant thermique conventionnel nominal de fonctionnement AC-1, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=22 A, encapsulé : Ith=18 A, courant thermique conventionnel nominal de fonctionnement AC-1 1 pôle ouvert : Ith=50 A, encapsulé : Ith=45 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=2,5 kW, 380 V 400 V : P=4 kW, 660 V 690 V : P=4,5 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=1,5 kW, 380 V 400 V : P=2,5 kW, 660 V 690 V : P=3,6 kW, combinable avec contact auxiliaire : DILA-XHI(V). • Configuration des contacts Ö=Ouverture : 1 contact d’ouverture, remarques : éléments de commutation conformes à la norme EN 50012. • Circuit de protection intégré avec varistance. • Avec contact miroir. • Type de courant AC/DC : commande en courant continu.
