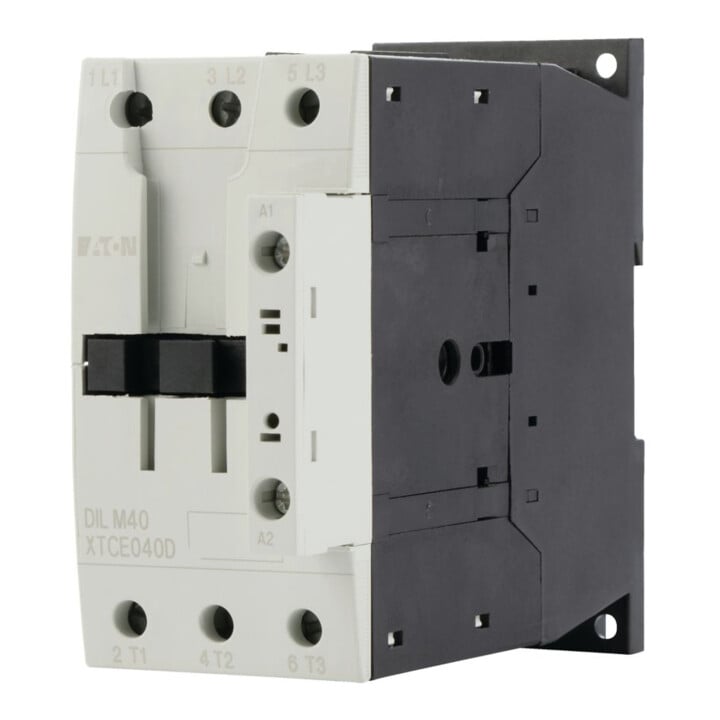

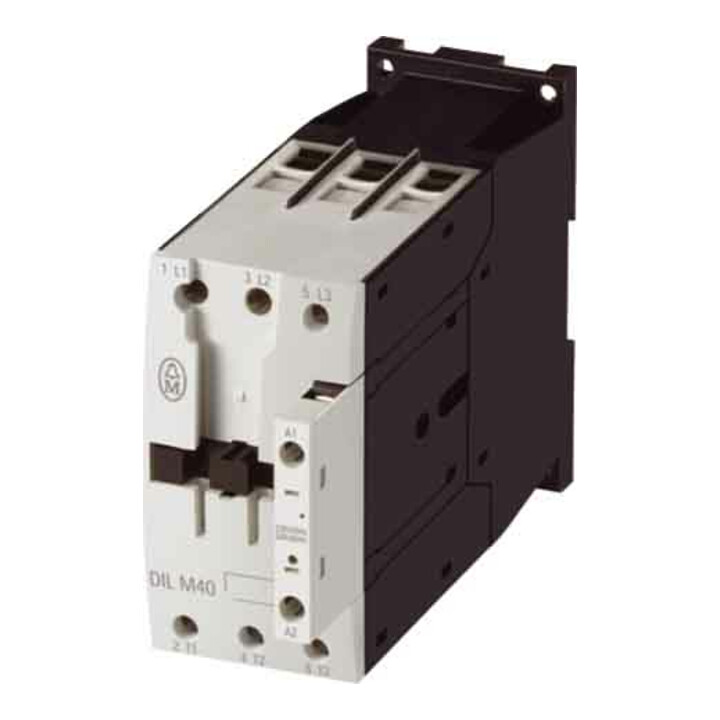

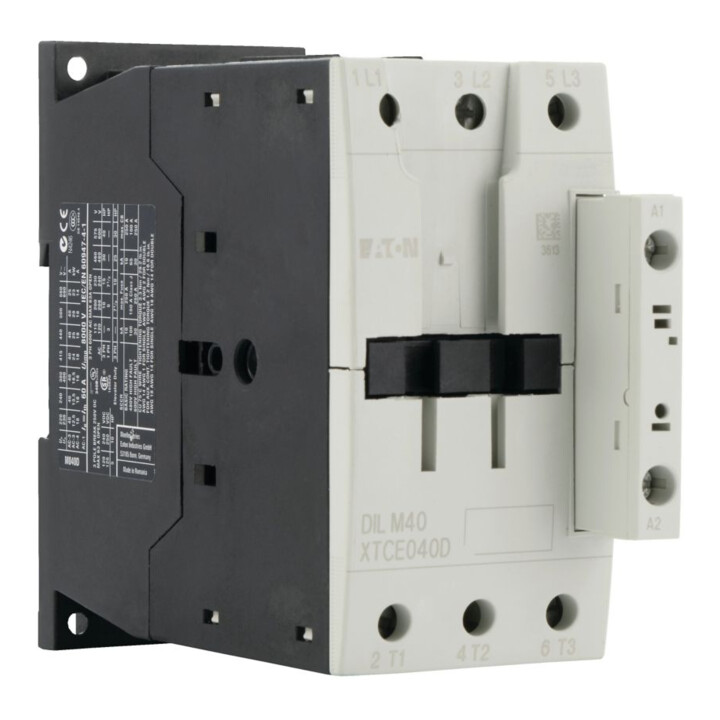

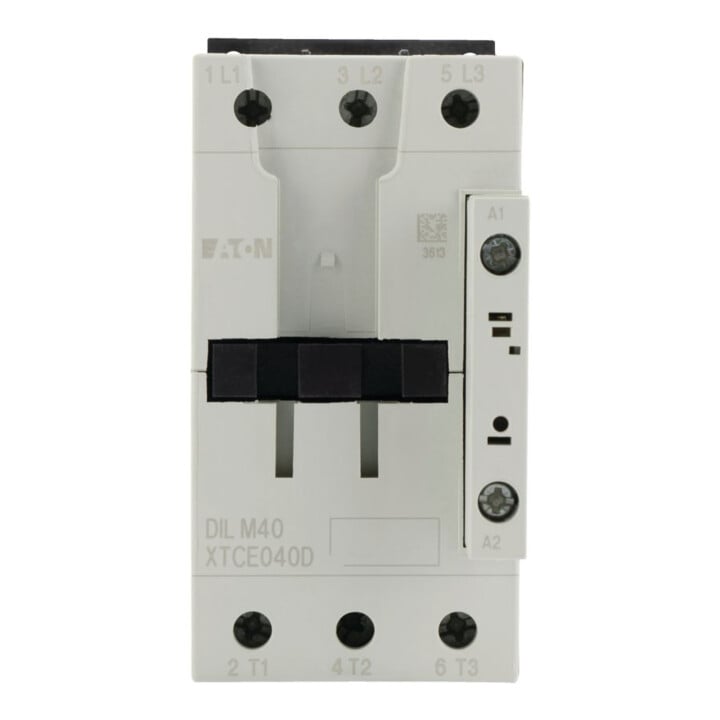

Eaton Contacteur de puissance 18,5 kW/400 V, DC DILM40(RDC24)
Eaton Contacteur de puissance 18,5 kW/400 V, DC DILM40(RDC24)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en DC
- 24..27 V
- Type de tension pour la commande
- DC
- Courant de service nominal Ie en AC-1, 400 V
- 60 A
- Courant de service nominal Ie en AC-3, 400 V
- 40 A
- Puissance de service nominale en AC-3, 400 V
- 18,5 kW
- Courant de service nominal Ie en AC-4, 400 V
- 18 A
- Puissance de service nominale en AC-4, 400 V
- 9 kW
- Puissance de service nominale NEMA
- 22 kW
- Adapté pour montage en série
- non
- Type de connexion du circuit principal
- Connexion par vis
- Nombre de contacts normalement fermés en contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 63728536
- GTIN
- 4015082777807
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à cage d’écureuil : démarrage, arrêt en charge, AC-4 : moteurs à cage d’écureuil : démarrage, freinage par courant inverse, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie = 40 A, courant thermique nominal de service AC-1 conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith = Ie = 60 A, encapsulé : Ith = 45 A, courant thermique nominal de service AC-1 conventionnel 1 pôle ouvert : Ith = 125 A, encapsulé : Ith = 112 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P = 12,5 kW, 380 V 400 V : P = 18,5 kW, 660 V 690 V : P = 23 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P = 5 kW, 380 V 400 V : P = 9 kW, 660 V 690 V : P = 12 kW, combinable avec contact auxiliaire : DILM150-XHI(V). • DILM1000-XHI(V). • Remarques : éléments de commutation selon EN 50012. • Circuit de protection intégré dans l’électronique de commande. • Type de courant AC/DC : commande en courant continu.
