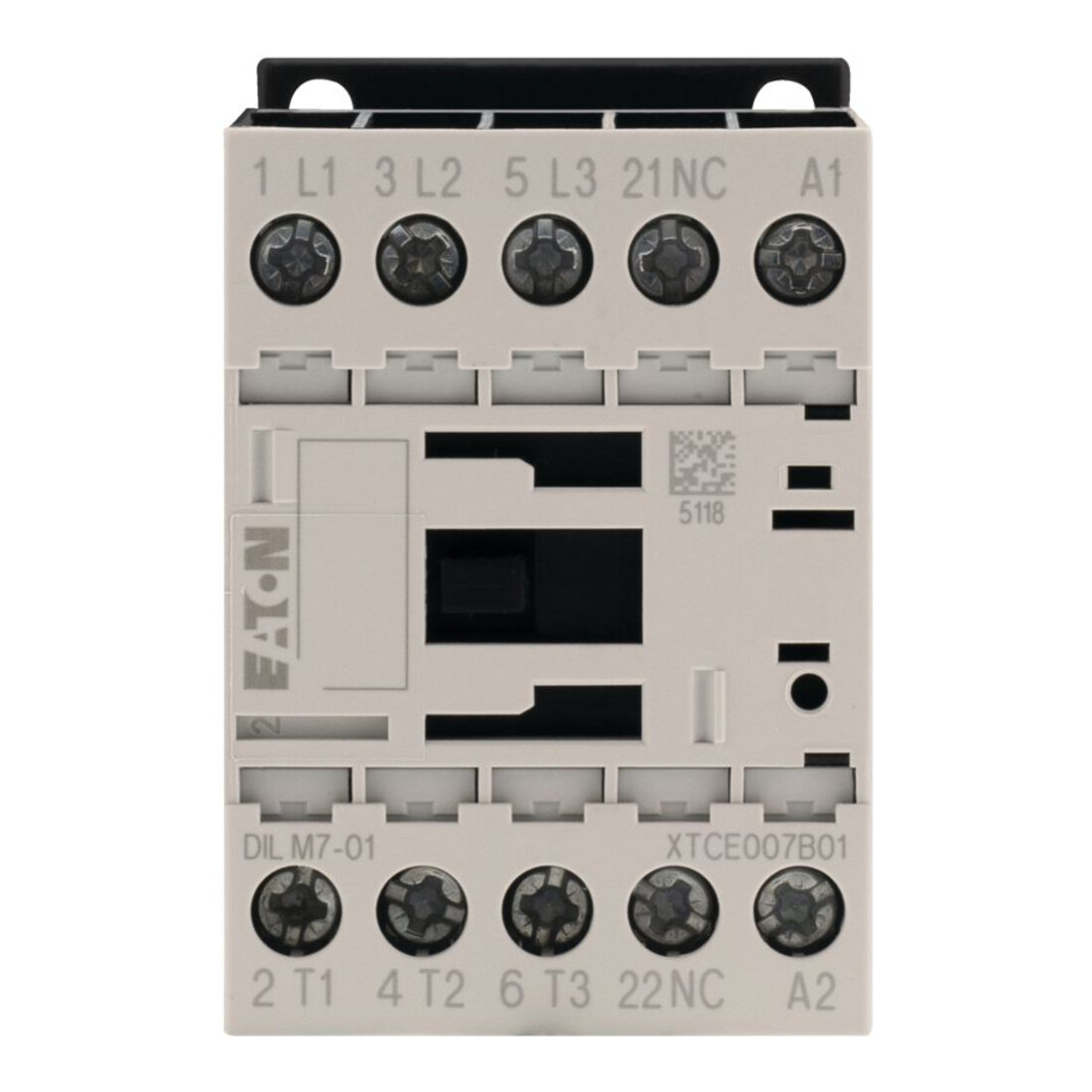

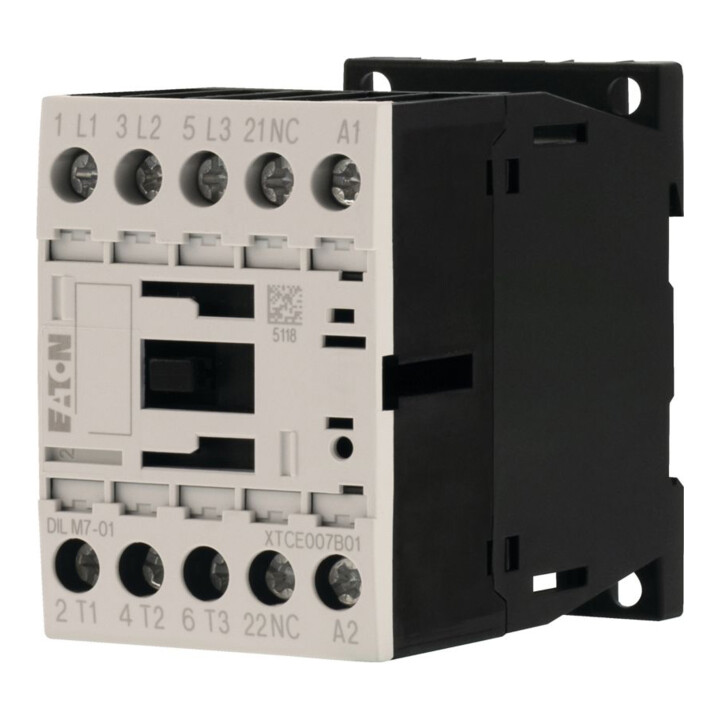

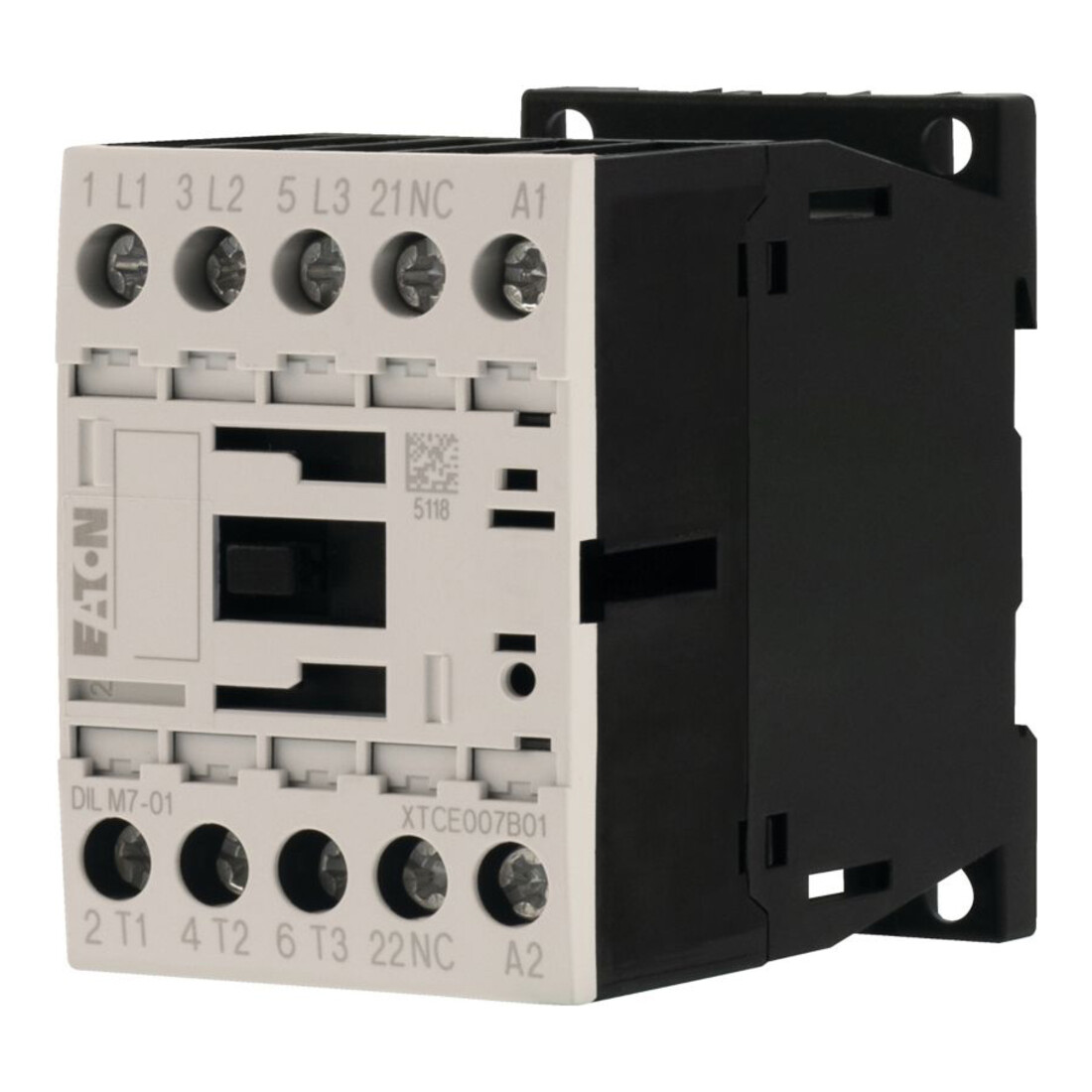

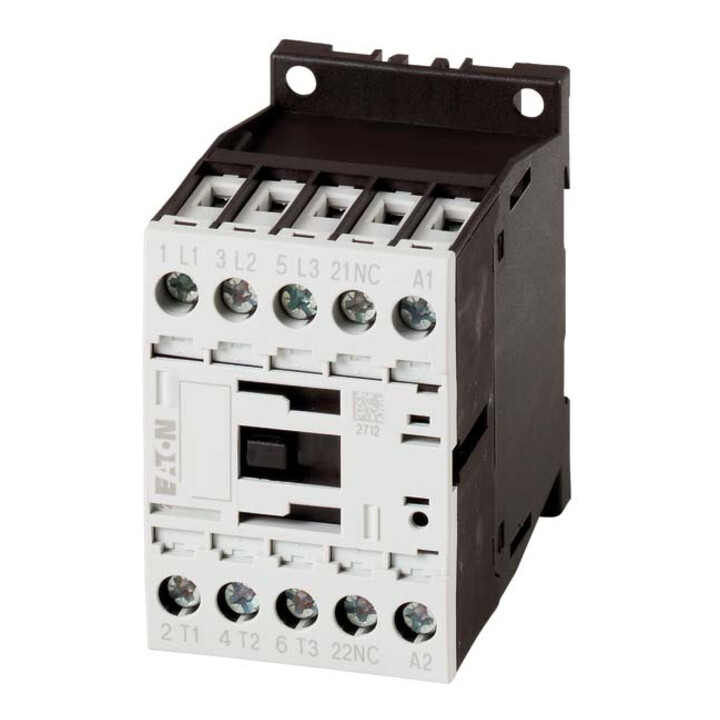

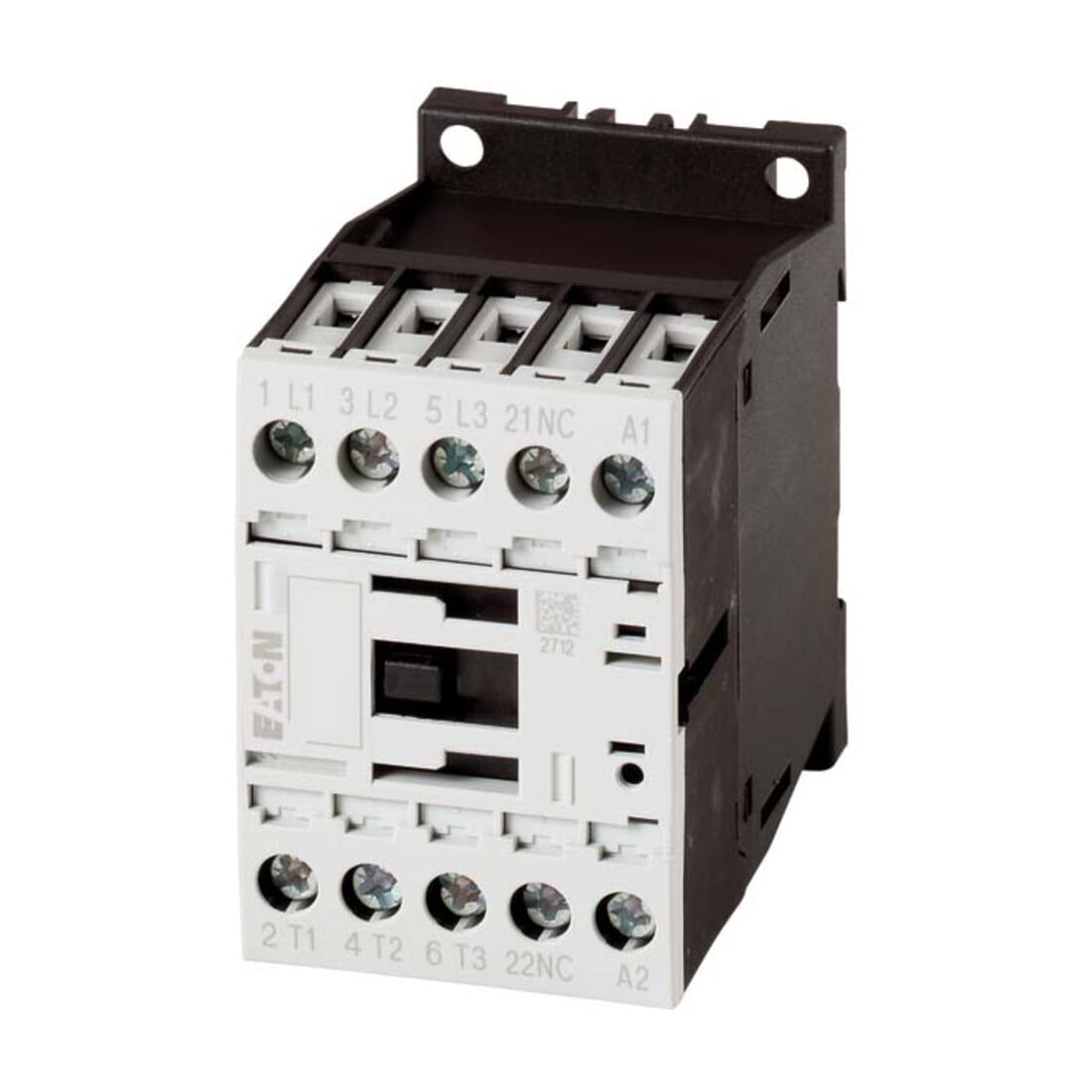

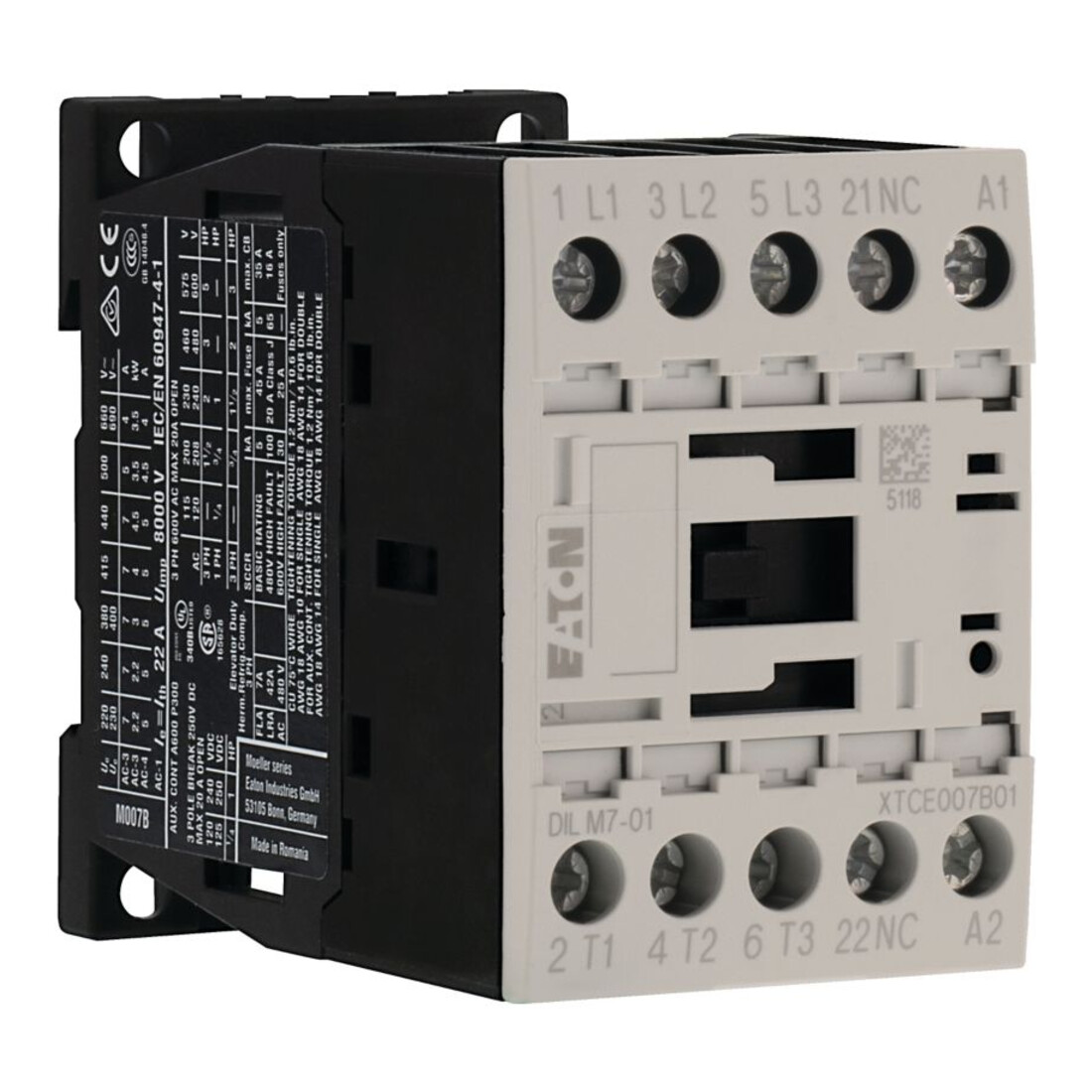

Eaton Contacteur de puissance 1NO 3 kW/400 V CA DILM7-01(230V50HZ)
Eaton Contacteur de puissance 1NO 3 kW/400 V CA DILM7-01(230V50HZ)
- Tension d'alimentation de commande nominale Us à CA 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us à CA 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us à CC
- 0 V
- Type de tension pour actionnement
- CA

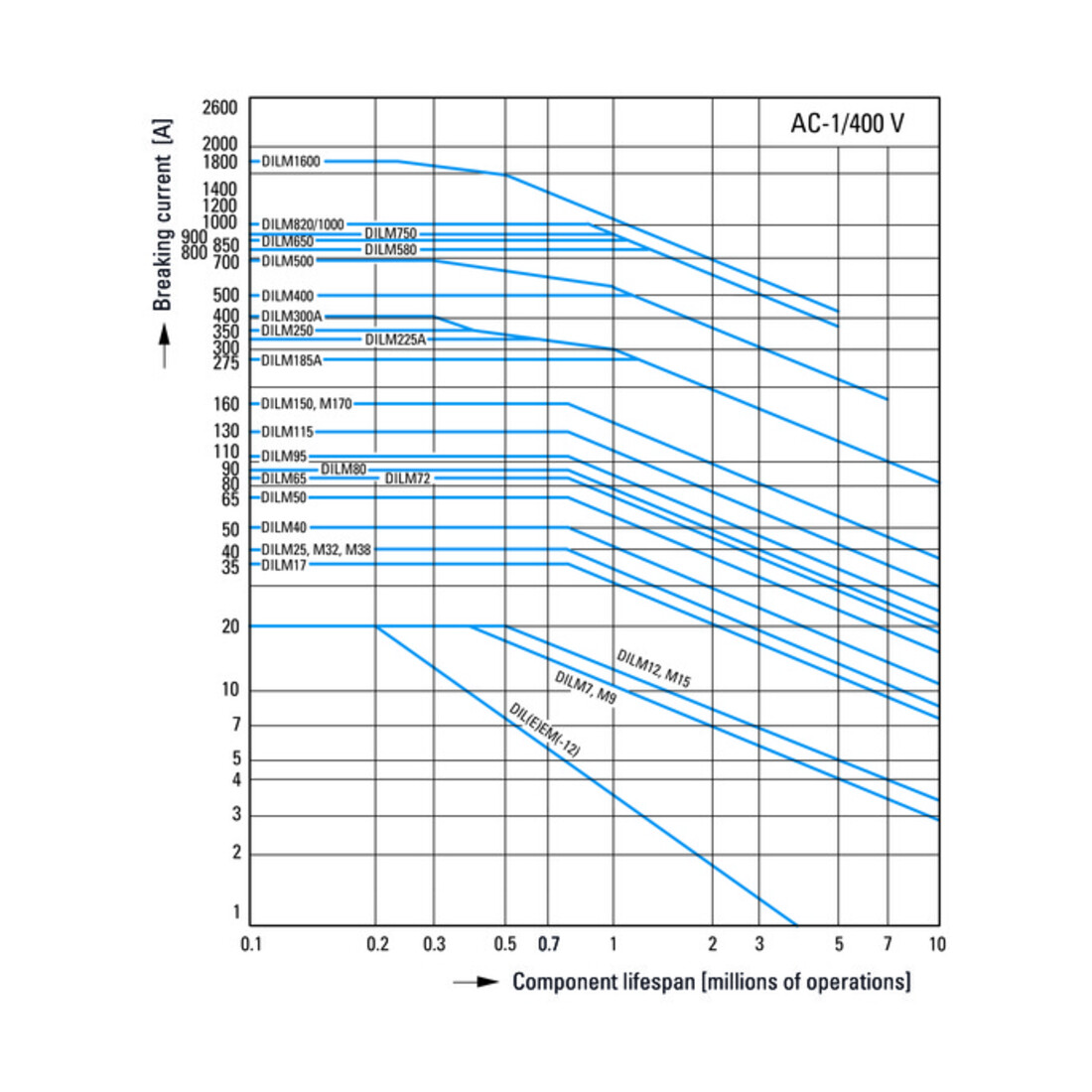

- Courant de service nominal Ie à AC-1, 400 V
- 22 A

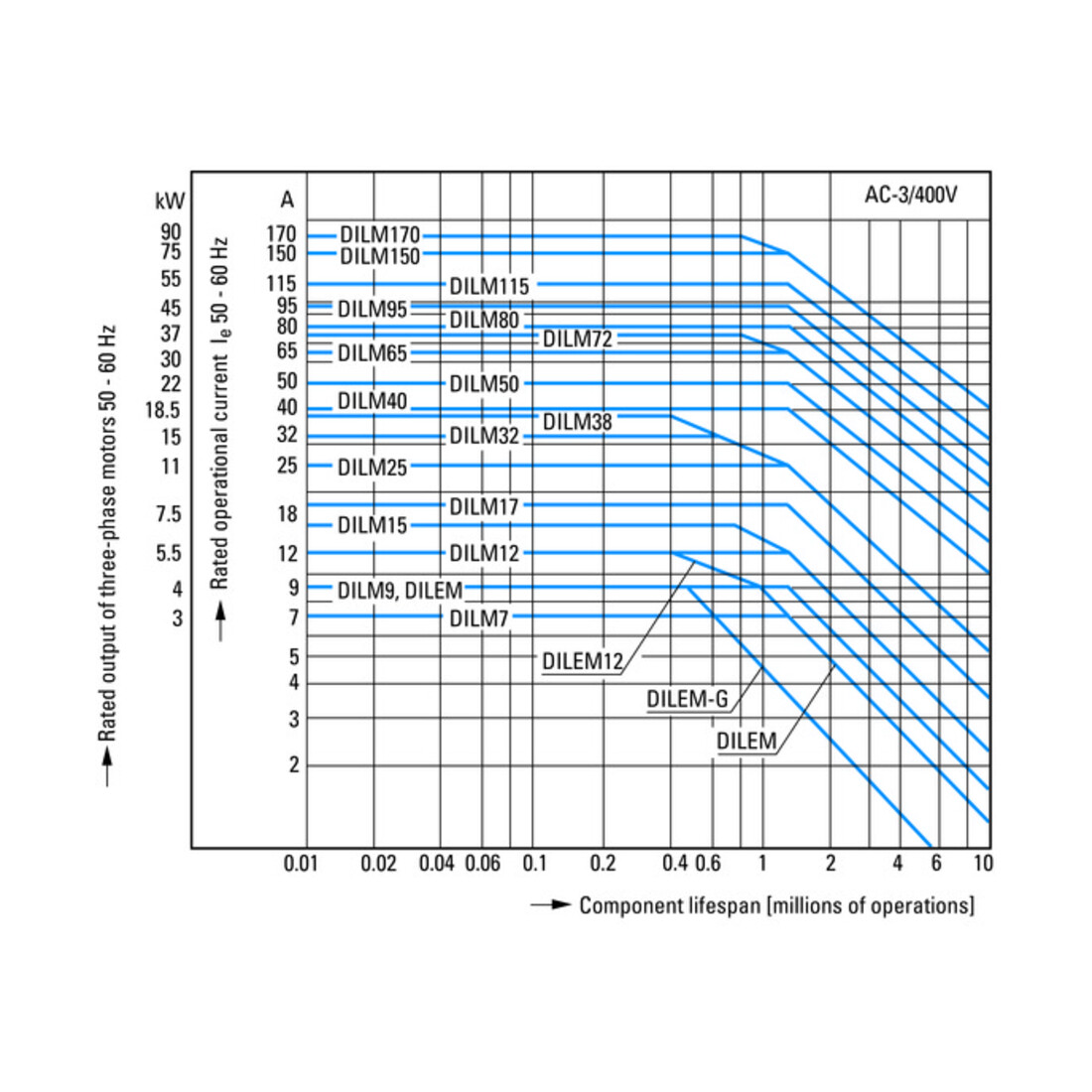

- Courant de service nominal Ie à AC-3, 400 V
- 07:00:00
- Puissance de service nominale à AC-3, 400 V
- 3 kW

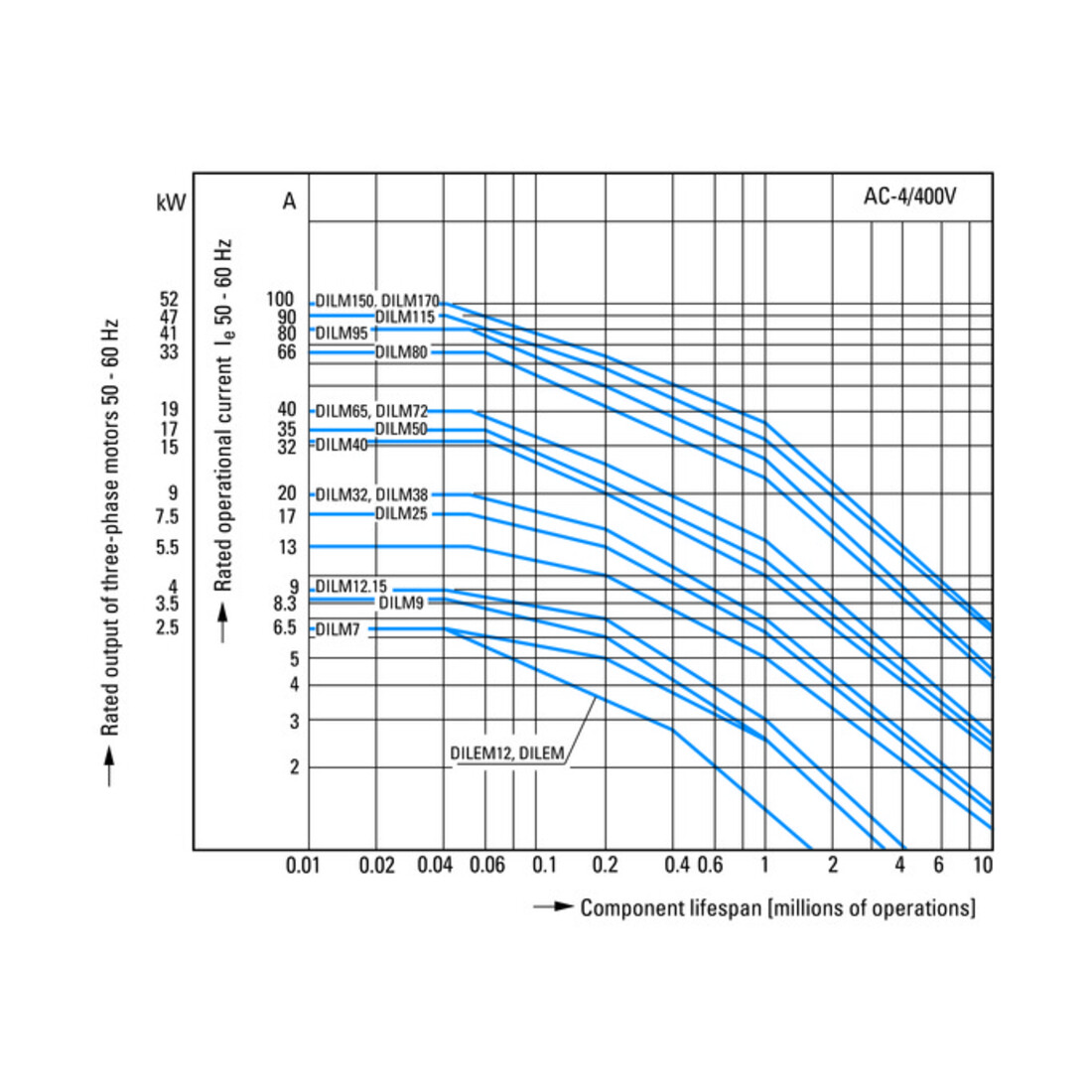

- Courant de service nominal Ie à AC-4, 400 V
- 05:00:00
- Puissance de service nominale à AC-4, 400 V
- 2,2 kW
- Puissance de service nominale NEMA
- 2,2 kW
- Adapté pour montage en série
- Non
- Nombre de contacts auxiliaires en ouverture
- 1
- Type de connexion du circuit principal
- Connexion par vis
- Nombre de contacts principaux en fermeture
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 76511989
- GTIN
- 4015082765859
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par contre-courant, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=7 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=22 A, encapsulé : Ith=18 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=50 A, encapsulé : Ith=45 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=2,2 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=3,5 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=1 kW, 380 V 400 V : P=2,2 kW, 660 V 690 V : P=2,9 kW, combinable avec contact auxiliaire : DILA-XHI(V)., équipement des contacts Ö=ouverture : 1 Ö, remarques : éléments de commutation conformes à la norme EN 50012., avec contact miroir., type de courant AC/DC : commande en courant alternatif
