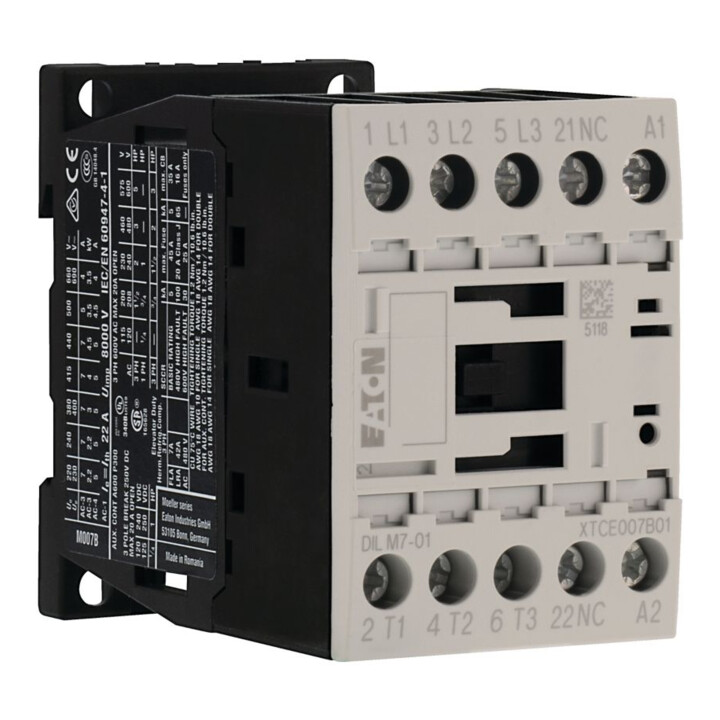

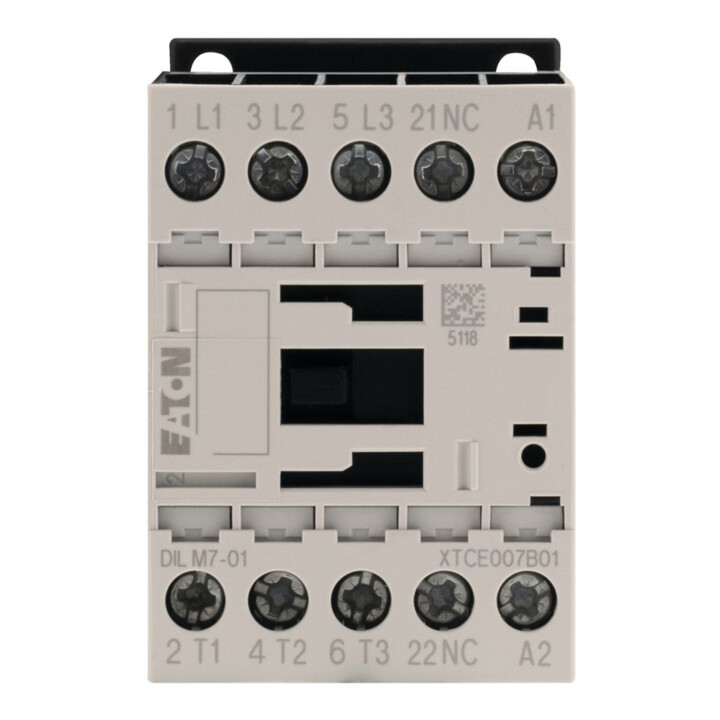

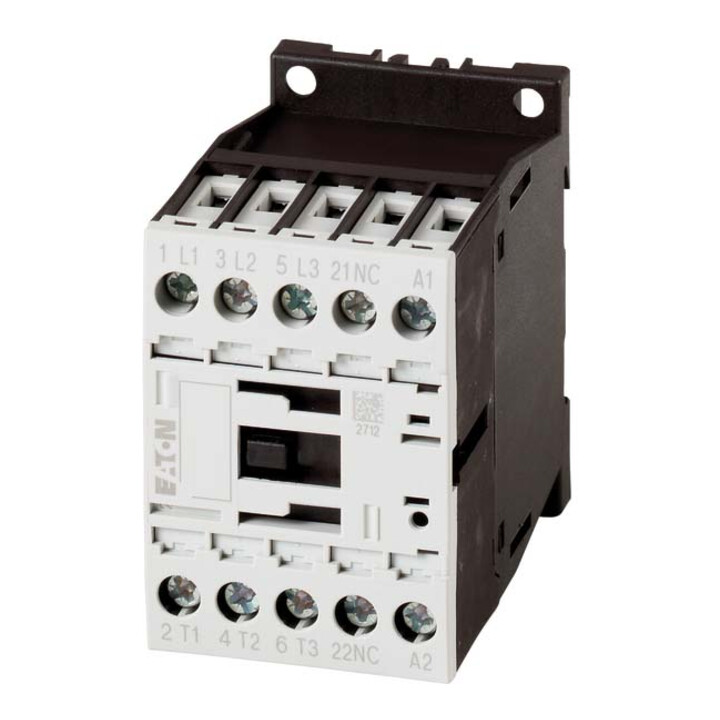

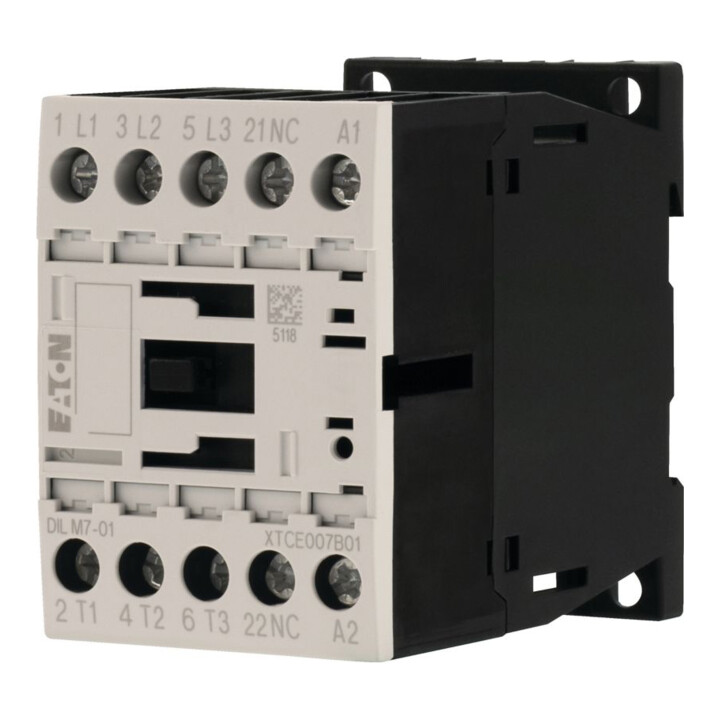

Eaton Contacteur de puissance 1NO 3kW/400V AC DILM7-01(24V50HZ)
Eaton Contacteur de puissance 1NO 3kW/400V AC DILM7-01(24V50HZ)
- Tension d'alimentation de commande nominale Us en CA 50 Hz
- 24 V
- Tension d'alimentation de commande nominale Us en CA 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CC
- 0 V
- Type de tension pour la commande
- CA
- Courant nominal de service Ie en AC-1, 400 V
- 22 A
- Courant nominal de service Ie en AC-3, 400 V
- 07:00:00
- Puissance nominale de service en AC-3, 400 V
- 3 kW
- Courant nominal de service Ie en AC-4, 400 V
- 05:00:00
- Puissance nominale de service en AC-4, 400 V
- 2,2 kW
- Puissance nominale de service NEMA
- 2,2 kW
- Convient pour montage en série
- Non
- Nombre de contacts auxiliaires en tant que contact normalement ouvert
- 1
- Type de raccordement du circuit principal
- Raccordement par vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 77424776
- GTIN
- 4015082765729
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en cours de fonctionnement, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par courant inverse, inversion, chiquetage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=7 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=22 A, enveloppé : Ith=18 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=50 A, enveloppé : Ith=45 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=2,2 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=3,5 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=1 kW, 380 V 400 V : P=2,2 kW, 660 V 690 V : P=2,9 kW, combinable avec contact auxiliaire : DILA-XHI(V). • Équipement de contact Ö=ouverture : 1 Ö, remarques : éléments de commutation selon EN 50012, avec contact miroir, type de courant AC/DC : commande en courant alternatif
