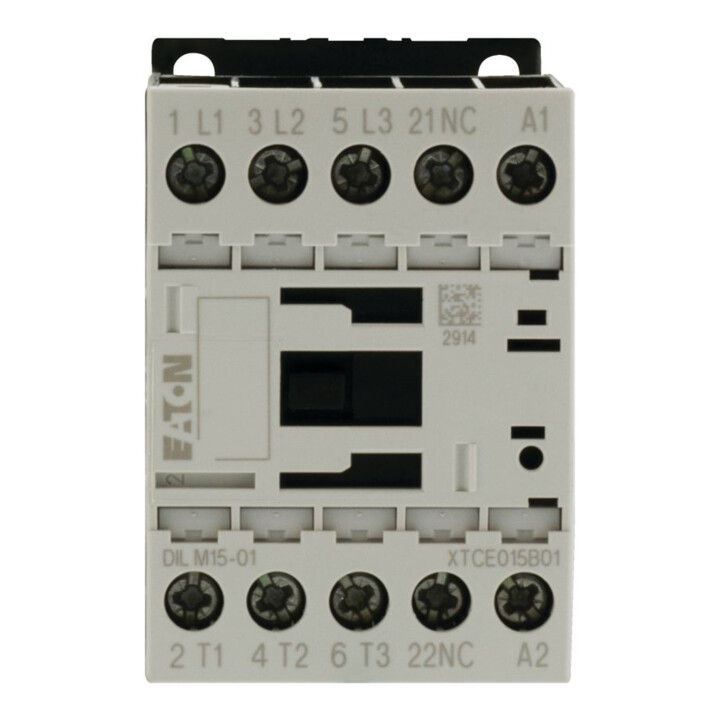

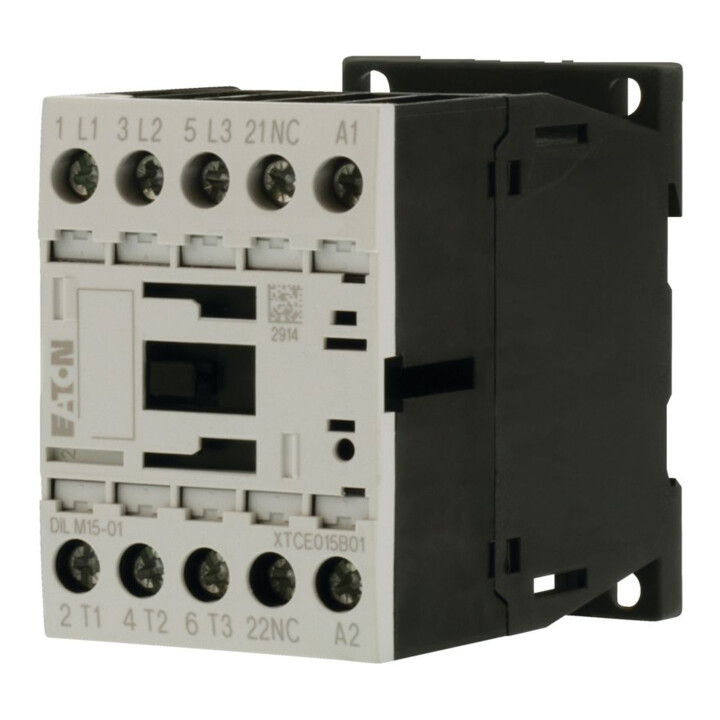

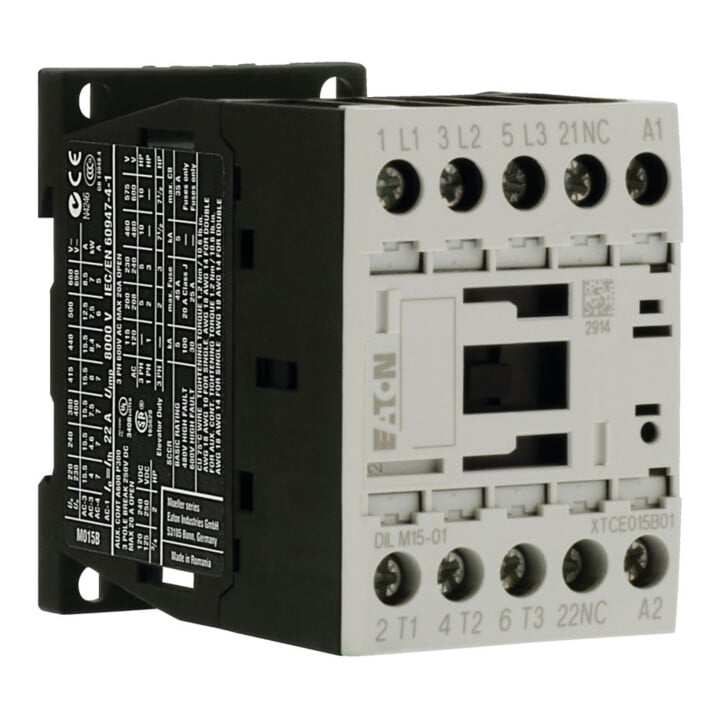

Eaton Contacteur de puissance 1NO 7,5 kW/400 V, AC DILM15-01(230V50HZ)
Eaton Contacteur de puissance 1NO 7,5 kW/400 V, AC DILM15-01(230V50HZ)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us à CA 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us à CA 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us à CC
- 0 V
- Type de tension pour actionnement
- CA
- Courant de service nominal Ie à AC-1, 400 V
- 22 A
- Courant de service nominal Ie à AC-3, 400 V
- 15,5 A
- Puissance de service nominale à AC-3, 400 V
- 7,5 kW
- Courant de service nominal Ie à AC-4, 400 V
- 7 A
- Puissance de service nominale à AC-4, 400 V
- 3 kW
- Puissance de service nominale NEMA
- 7,4 kW
- Adapté pour montage en série
- non
- Nombre de contacts auxiliaires en ouverture
- 1
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux en fermeture
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 67070923
- GTIN
- 4015082900939
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor bobiné : démarrage, coupure en marche, AC-4 : moteurs à rotor bobiné : démarrage, freinage par courant inverse, inversion, tapotage, technique de connexion : bornes à vis, remarque : non adapté aux moteurs de classe d’efficacité IE3. • Pôles : 3 pôles • Courant nominal de service AC-3 380 V 400 V : Ie=15,5 A • Courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=22 A, encapsulé : Ith=18 A • Courant thermique conventionnel nominal de service AC-1, 1 pôle ouvert : Ith=50 A, encapsulé : Ith=45 A • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=4 kW, 380 V 400 V : P=7,5 kW, 660 V 690 V : P=7 kW • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=2 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=4,4 kW • Compatible avec contact auxiliaire : DILA-XHI(V). • Configuration des contacts Ö=ouvert : 1 Ö • Remarques : dispositifs de commutation conformes à la norme EN 50012. • Avec contact miroir. • Type de courant AC/DC : fonctionnement en courant alternatif.
