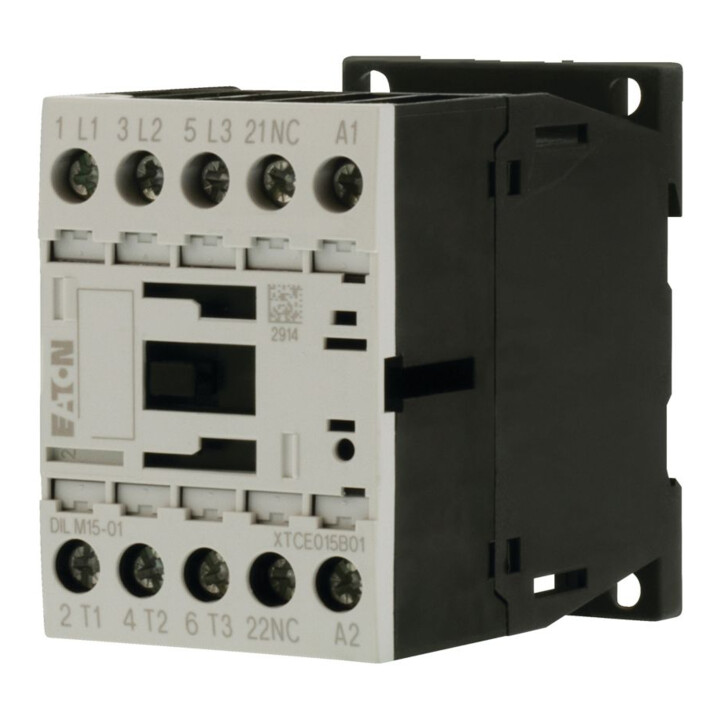

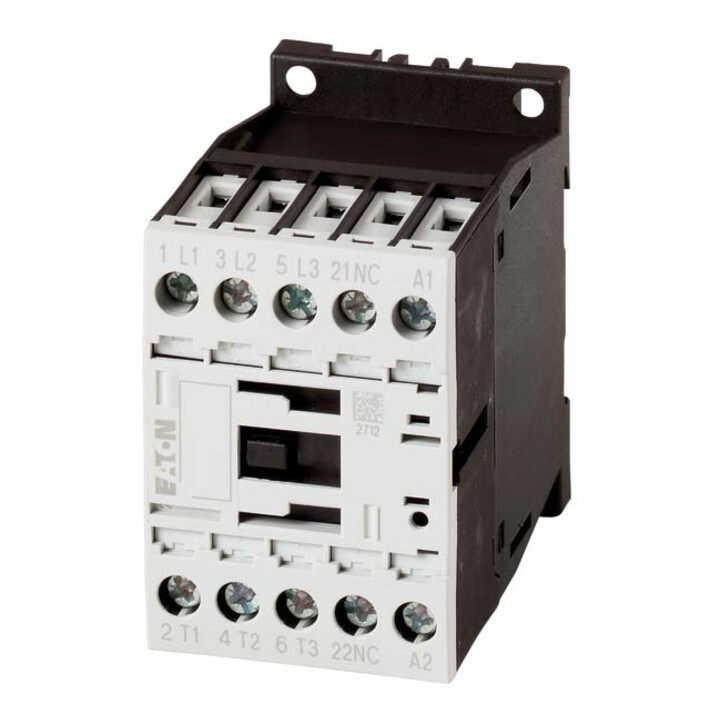

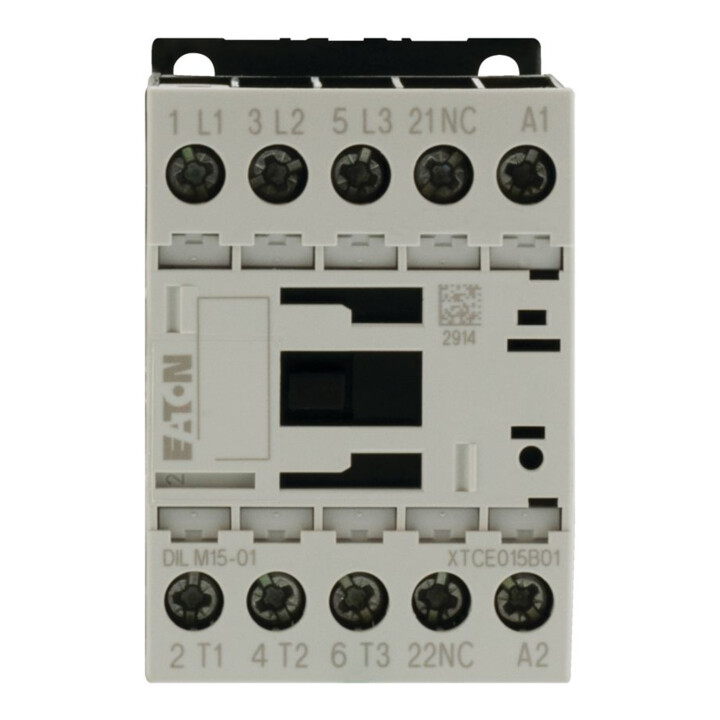

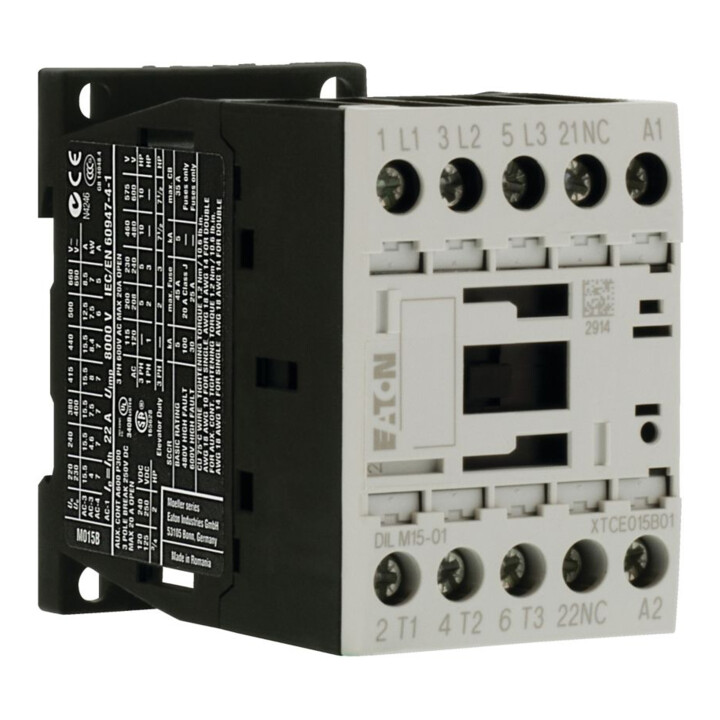

Eaton Contacteur de puissance 1NO 7,5 kW/400 V, DC DILM15-01(24VDC)
Eaton Contacteur de puissance 1NO 7,5 kW/400 V, DC DILM15-01(24VDC)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en DC
- 24 V
- Type de tension pour la commande
- DC
- Courant de service nominal Ie en AC-1, 400 V
- 22 A
- Courant de service nominal Ie en AC-3, 400 V
- 15,5 A
- Puissance de service nominale en AC-3, 400 V
- 7,5 kW
- Courant de service nominal Ie en AC-4, 400 V
- 7 A
- Puissance de service nominale en AC-4, 400 V
- 3 kW
- Puissance de service nominale NEMA
- 7,4 kW
- Convient pour montage en série
- non
- Nombre de contacts auxiliaires en ouverture
- 1
- Type de connexion du circuit principal
- Connexion par vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 67136460
- GTIN
- 4015082901080
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à cage d’écureuil : démarrage, arrêt en marche, AC-4 : moteurs à cage d’écureuil : démarrage, freinage par courant inverse, inversion, tapotage, technique de raccordement : bornes à vis, remarque : non adapté aux moteurs de classe d’efficacité IE3. • Pôles : 3 pôles • Courant nominal de service AC-3 380 V 400 V : Ie=15,5 A • Courant nominal de service AC-1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=22 A, encapsulé : Ith=18 A • Courant nominal de service AC-1 courant thermique conventionnel 1 pôle ouvert : Ith=50 A, encapsulé : Ith=45 A • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=4 kW, 380 V 400 V : P=7,5 kW, 660 V 690 V : P=7 kW • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=2 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=4,4 kW • Compatible avec contact auxiliaire : DILA-XHI(V). • Configuration des contacts Ö=Ouvreur : 1 Ö • Remarques : éléments de commutation selon EN 50012. • Circuit de protection à varistor intégré. • Avec contact miroir. • Type de courant AC/DC : commande en courant continu.
