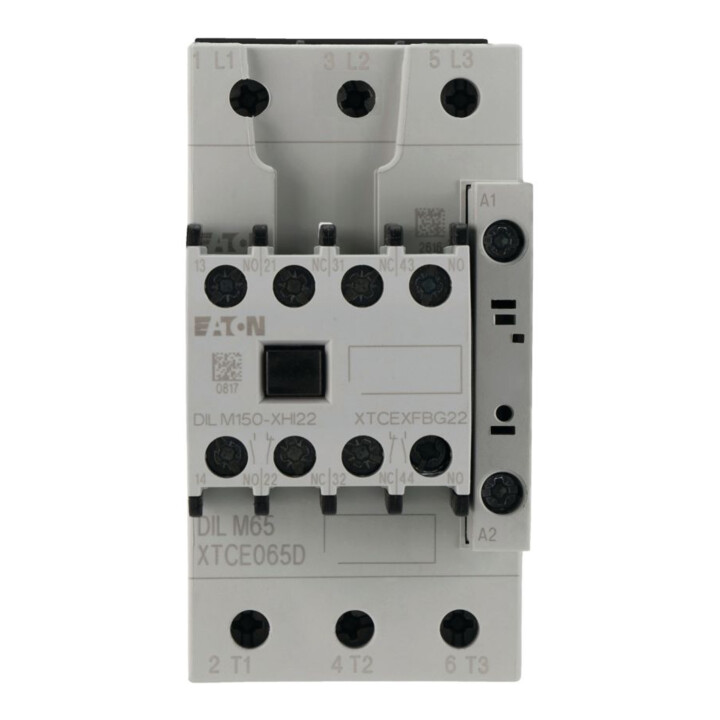

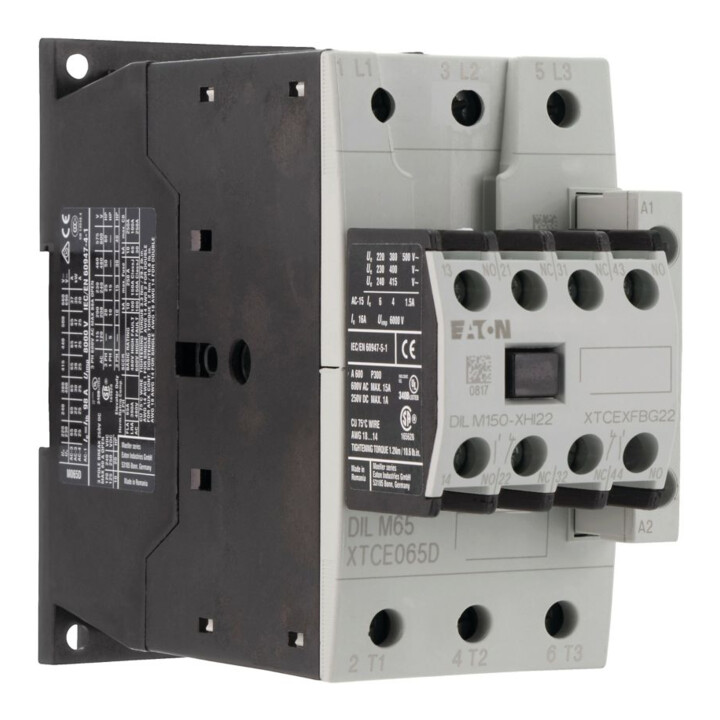

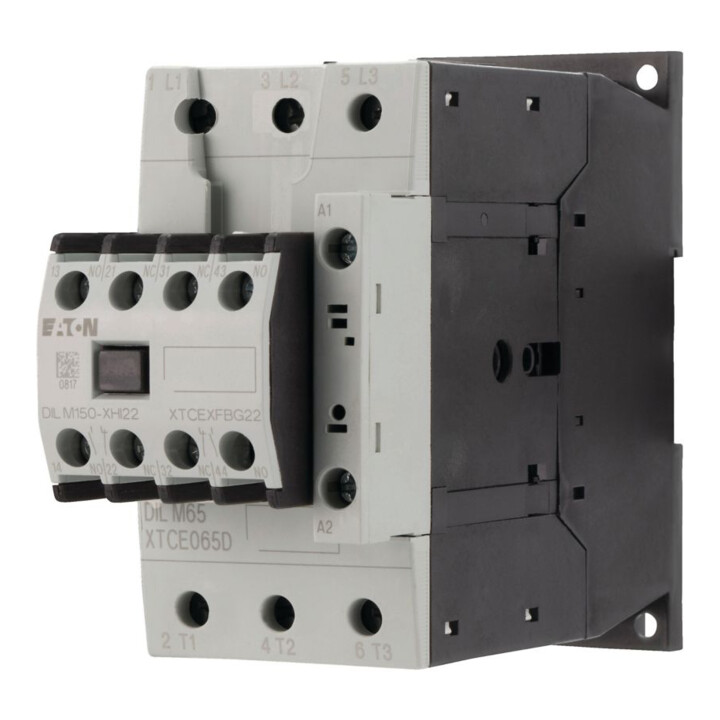

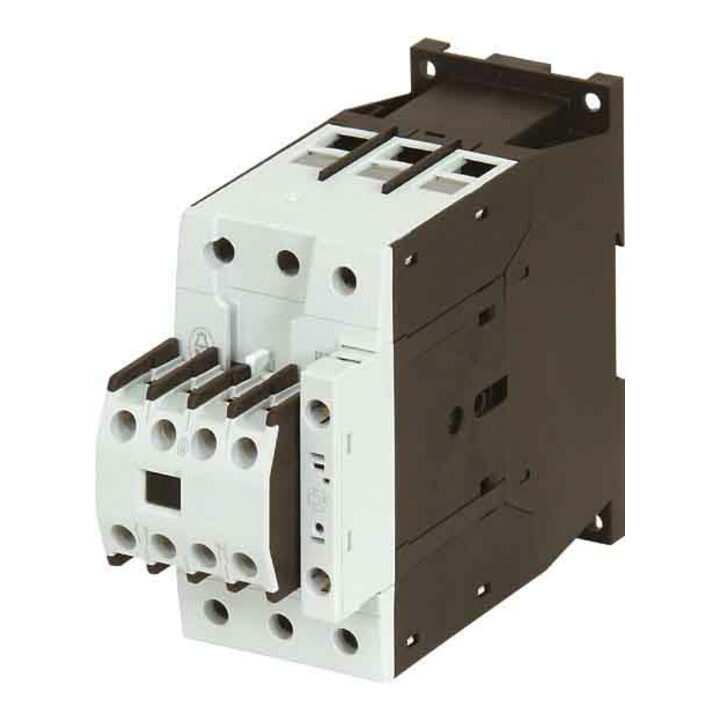

Eaton Contacteur de puissance 30 kW/400 V CA DILM65-22(230V50HZ)
Eaton Contacteur de puissance 30 kW/400 V CA DILM65-22(230V50HZ)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us en DC
- 0 V
- Type de tension pour activation
- AC
- Courant de service nominal Ie en AC-1, 400 V
- 98 A
- Courant de service nominal Ie en AC-3, 400 V
- 65 A
- Puissance de service nominale en AC-3, 400 V
- 30 kW
- Courant de service nominal Ie en AC-4, 400 V
- 25 A
- Puissance de service nominale en AC-4, 400 V
- 12 kW
- Puissance de service nominale NEMA
- 37 kW
- Adapté pour montage en série
- Non
- Nombre de contacts auxiliaires normalement fermés
- 2
- Nombre de contacts auxiliaires normalement ouverts
- 2
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 84633846
- GTIN
- 4015082779269
• Contacteur de puissance, application : contacteur de puissance pour moteurs, appareils complets jusqu’à 170 A, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par contre-courant, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté pour moteurs de classe d’efficacité IE3, courant nominal de service AC-3 380 V 400 V : Ie=65 A, courant thermique nominal de service AC-1 conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=98 A, encapsulé : Ith=72 A, courant thermique nominal de service AC-1 conventionnel 1 pôle ouvert : Ith=200 A, encapsulé : Ith=180 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=20 kW, 380 V 400 V : P=30 kW, 660 V 690 V : P=35 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=7 kW, 380 V 400 V : P=12 kW, 660 V 690 V : P=17 kW, équipement des contacts S=contacteur normalement fermé : 2 S, équipement des contacts Ö=contacteur normalement ouvert : 2 Ö, remarques : éléments de commutation selon EN 50012., avec contact miroir., type de courant AC/DC : commande en courant alternatif
