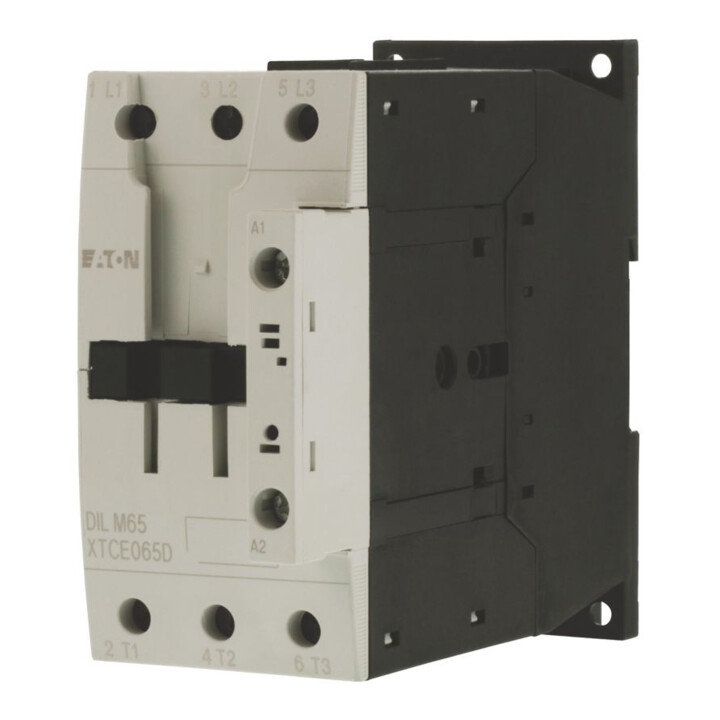

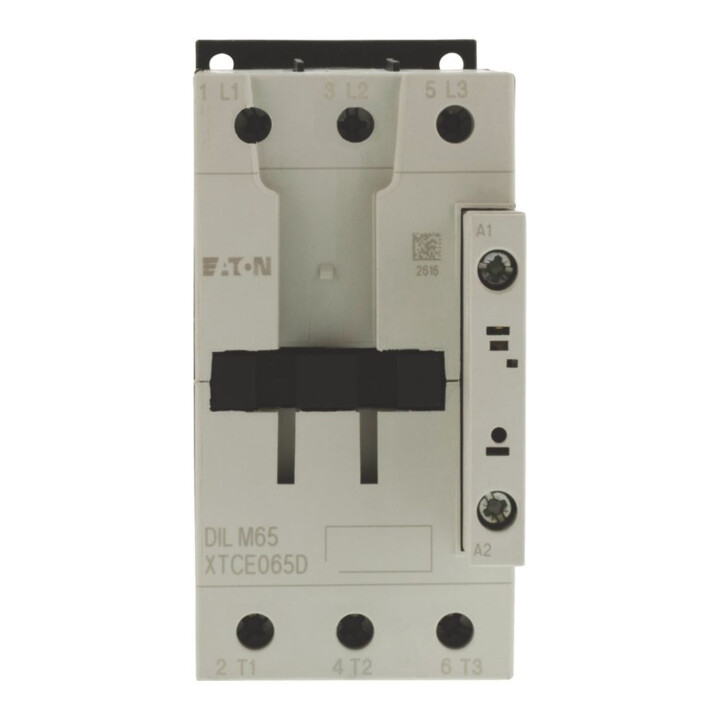

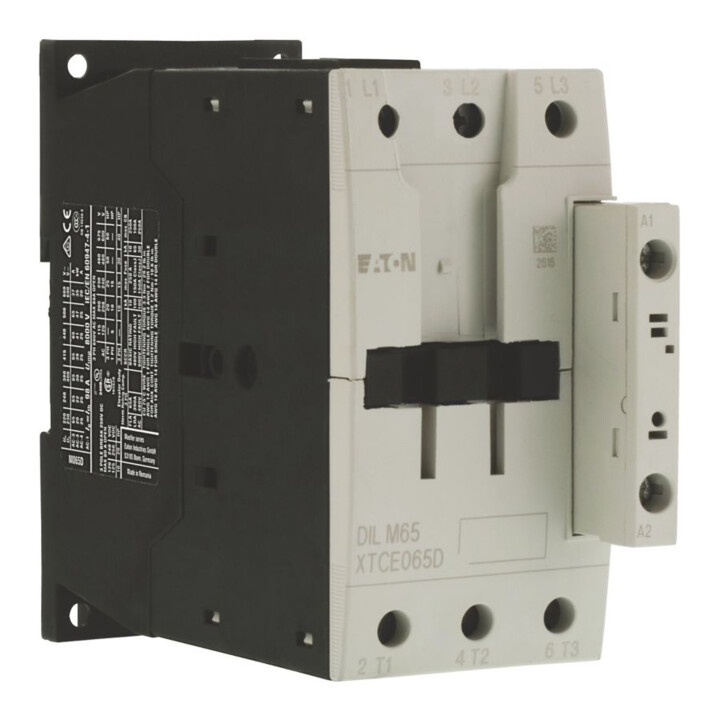

Eaton Contacteur de puissance 30 kW/400 V DC DILM65(RDC24)
Eaton Contacteur de puissance 30 kW/400 V DC DILM65(RDC24)
- Tension d'alimentation de commande nominale Us en CA 50 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CA 60 Hz
- 0 V
- Tension d'alimentation de commande nominale Us en CC
- 24..27 V
- Type de tension pour la commande
- CC
- Courant de service nominal Ie en AC-1, 400 V
- 98 A
- Courant de service nominal Ie en AC-3, 400 V
- 65 A
- Puissance de service nominale en AC-3, 400 V
- 30 kW
- Courant de service nominal Ie en AC-4, 400 V
- 25 A
- Puissance de service nominale en AC-4, 400 V
- 12 kW
- Puissance de service nominale NEMA
- 37 kW
- Adapté pour montage en série
- Non
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts normalement fermés en tant que contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 68778623
- GTIN
- 4015082779085
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu’à 170 A, 3 pôles, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par contre-courant, inversion, impulsion, technique de raccordement : bornes à vis, remarque : également adapté pour moteurs de classe d’efficacité IE3, pôles : 3 pôles, courant nominal de service AC-3 380 V 400 V : Ie=65 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=98 A, encapsulé : Ith=72 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=200 A, encapsulé : Ith=180 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=20 kW, 380 V 400 V : P=30 kW, 660 V 690 V : P=35 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=7 kW, 380 V 400 V : P=12 kW, 660 V 690 V : P=17 kW, combinable avec contact auxiliaire : DILM150-XHI(V)., DILM1000-XHI(V)., remarques : éléments de commutation selon EN 50012., circuit de protection intégré dans l’électronique de commande., type de courant AC/DC : commande en courant continu
