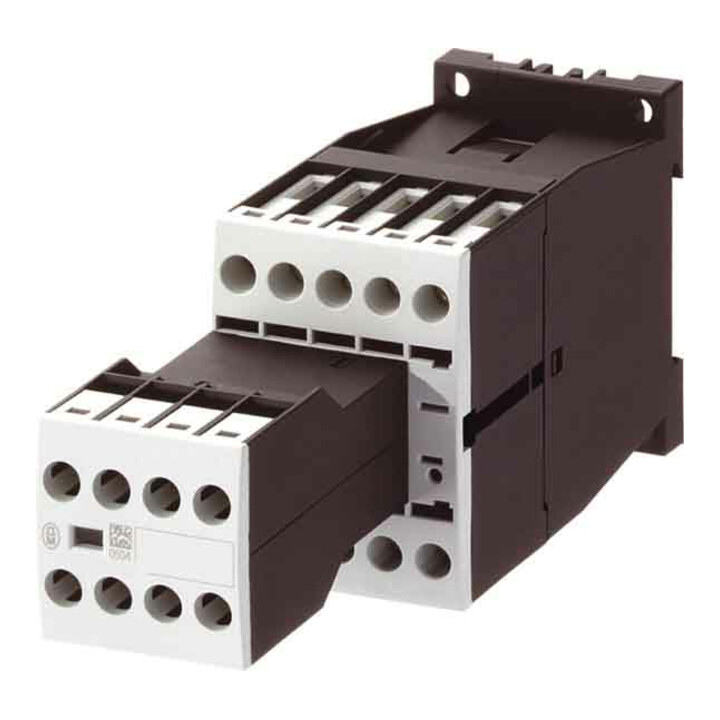

Eaton Contacteur de puissance 37 kW 400 V, 230 V/240 VCA DILM72, 107670
Eaton Contacteur de puissance 37 kW 400 V, 230 V/240 VCA DILM72, 107670
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us en DC
- 0 V
- Type de tension pour la commande
- AC
- Courant de service nominal Ie en AC-1, 400 V
- 98 A
- Courant de service nominal Ie en AC-3, 400 V
- 72 A
- Puissance de service nominale en AC-3, 400 V
- 37 kW
- Courant de service nominal Ie en AC-4, 400 V
- 25 A
- Puissance de service nominale en AC-4, 400 V
- 12 kW
- Puissance de service nominale NEMA
- 37 kW
- Adapté pour montage en série
- non
- Type de connexion du circuit principal
- Connexion par vis
- Nombre de contacts normalement fermés en tant que contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 54029060
- GTIN
- 4015081073368
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu'à 170 A, 3 pôles, catégorie d'utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs, AC-3 : moteurs à cage d'écureuil : démarrage, arrêt en marche, AC-4 : moteurs à cage d'écureuil : démarrage, freinage par courant inverse, inversion, tapotage, technique de connexion : bornes à vis, remarque : non adapté aux moteurs de classe d'efficacité IE3. • Pôles : 3 pôles • Courant nominal de fonctionnement AC-3 380 V 400 V : Ie=72 A • Courant thermique conventionnel nominal AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=98 A, encapsulé : Ith=72 A • Courant thermique conventionnel nominal AC-1 1 pôle ouvert : Ith=200 A, encapsulé : Ith=180 A • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=22 kW, 380 V 400 V : P=37 kW, 660 V 690 V : P=35 kW • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=7 kW, 380 V 400 V : P=12 kW, 660 V 690 V : P=17 kW • Compatible avec contact auxiliaire : DILM150-XHI(V)., DILM1000-XHI(V). • Remarques : éléments de commutation selon EN 50012. • Respecter la durée de vie électrique. • Type de courant AC/DC : commande en courant alternatif.
