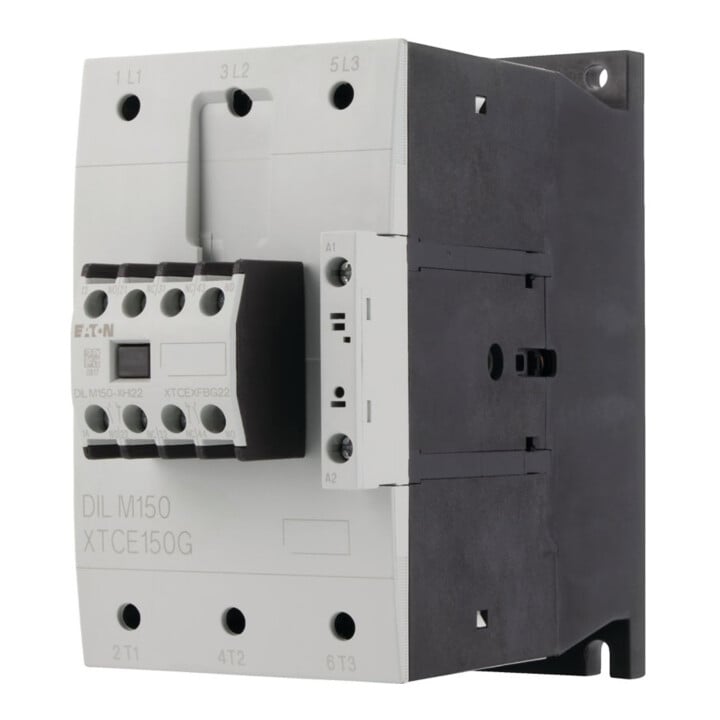

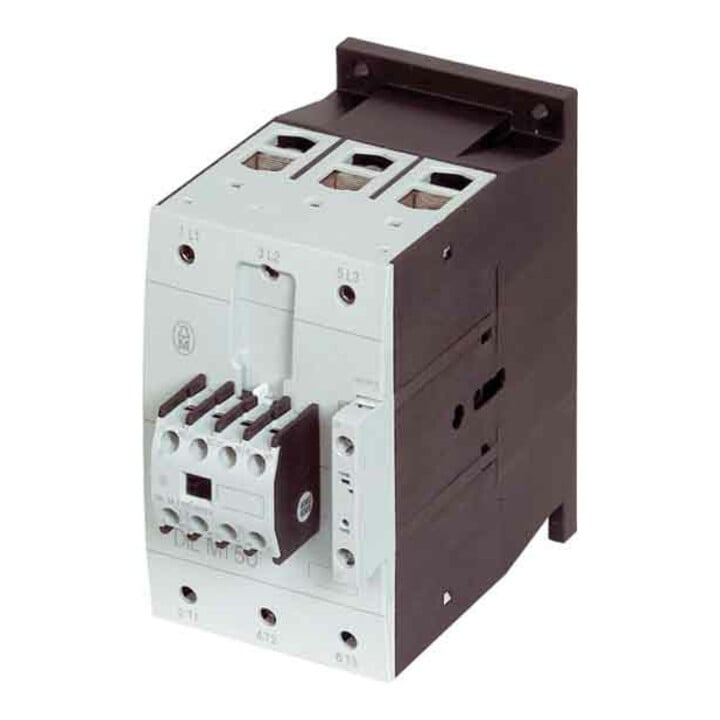

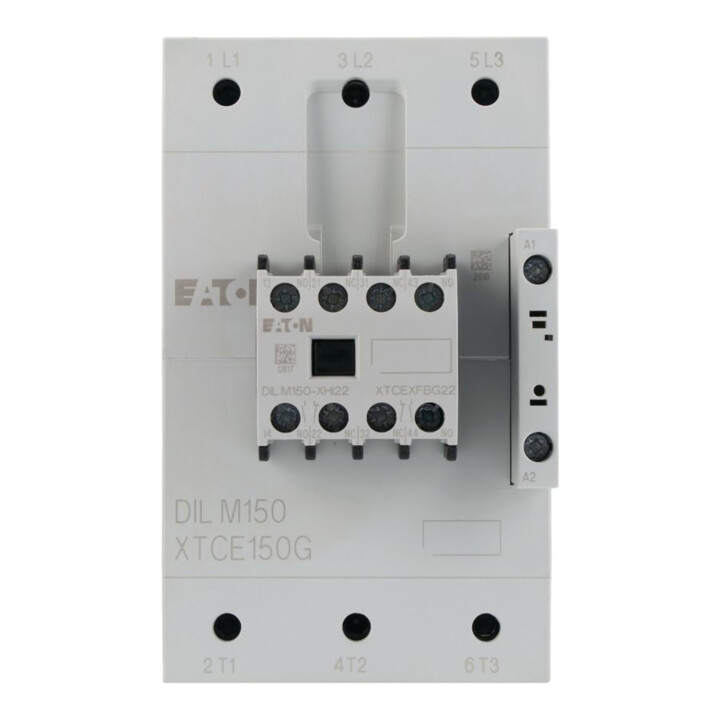

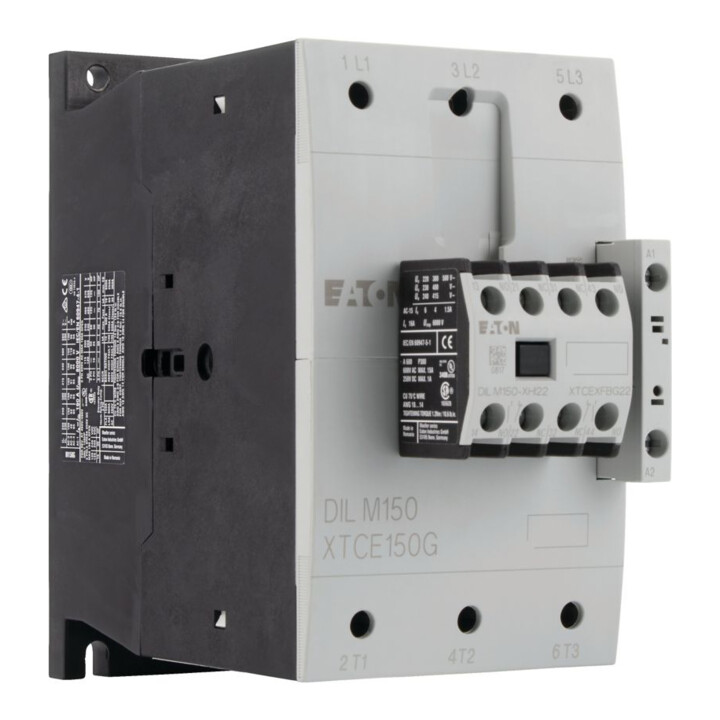

Eaton Contacteur de puissance 75 kW/400 V, AC DILM150-22(RAC240)
Eaton Contacteur de puissance 75 kW/400 V, AC DILM150-22(RAC240)
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 190..240 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 190..240 V
- Tension d'alimentation de commande nominale Us en DC
- 0 V
- Type de tension pour actionnement
- AC
- Courant de service nominal Ie en AC-1, 400 V
- 190 A
- Courant de service nominal Ie en AC-3, 400 V
- 150 A
- Puissance de service nominale en AC-3, 400 V
- 75 kW
- Courant de service nominal Ie en AC-4, 400 V
- 65 A
- Puissance de service nominale en AC-4, 400 V
- 33 kW
- Puissance de service nominale NEMA
- 93 kW
- Convient pour montage en série
- non
- Nombre de contacts auxiliaires normalement fermés
- 2
- Nombre de contacts auxiliaires normalement ouverts
- 2
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 60582760
- GTIN
- 4015082395988
• Contacteur de puissance, application : contacteur de puissance pour moteurs, appareils complets jusqu’à 170 A, catégorie d’utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à cage d’écureuil : démarrage, arrêt en cours de fonctionnement, AC-4 : moteurs à cage d’écureuil : démarrage, freinage par contre-courant, inversion, tapotage, technique de connexion : bornes à vis, remarque : également adapté aux moteurs de classe d’efficacité IE3, courant nominal de fonctionnement AC-3 380 V 400 V : Ie=150 A, courant thermique conventionnel nominal de fonctionnement AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=190 A, encapsulé : Ith=144 A, courant thermique conventionnel nominal de fonctionnement AC-1 1 pôle ouvert : Ith=400 A, encapsulé : Ith=360 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=48 kW, 380 V 400 V : P=75 kW, 660 V 690 V : P=96 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=20 kW, 380 V 400 V : P=33 kW, 660 V 690 V : P=48 kW, configuration des contacts S=fermeture : 2 S, configuration des contacts Ö=ouverture : 2 Ö, remarques : éléments de commutation selon EN 50012., circuit de protection intégré dans l’électronique de commande., avec contact miroir., type de courant AC/DC : commande en courant alternatif.
