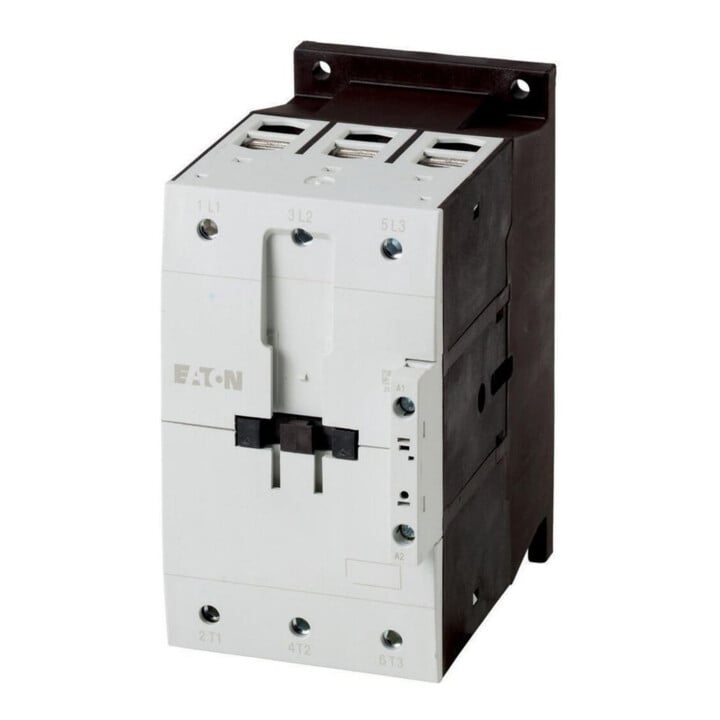

Eaton Contacteur de puissance 90 kW/400 V, AC DILM170(RAC240)
Eaton Contacteur de puissance 90 kW/400 V, AC DILM170(RAC240)
- Tension d'alimentation de commande nominale Us en CA 50 Hz
- 190..240 V
- Tension d'alimentation de commande nominale Us en CA 60 Hz
- 190..240 V
- Tension d'alimentation de commande nominale Us en CC
- 0 V
- Type de tension pour la commande
- CA
- Courant de service nominal Ie en AC-1, 400 V
- 225 A
- Courant de service nominal Ie en AC-3, 400 V
- 170 A
- Puissance de service nominale en AC-3, 400 V
- 90 kW
- Courant de service nominal Ie en AC-4, 400 V
- 65 A
- Puissance de service nominale en AC-4, 400 V
- 33 kW
- Puissance de service nominale NEMA
- 93 kW
- Adapté pour montage en série
- non
- Type de raccordement du circuit principal
- Raccordement à vis
- Nombre de contacts normalement fermés comme contacts principaux
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 74935363
- GTIN
- 4015081067817
• Contacteur de puissance, application : contacteur de puissance pour moteurs, contacteurs de puissance jusqu'à 170 A, 3 pôles, catégorie d'utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à cage d'écureuil : démarrage, arrêt en cours de fonctionnement, AC-4 : moteurs à cage d'écureuil : démarrage, freinage par contre-courant, inversion, chiquetage, technique de connexion : bornes à vis, remarque : non adapté aux moteurs de classe d'efficacité IE3. • Pôles : 3 pôles • Courant nominal de service AC-3 380 V 400 V : Ie=170 A • Courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=225 A, encapsulé : Ith=166 A • Courant thermique conventionnel nominal de service AC-1, 1 pôle ouvert : Ith=460 A, encapsulé : Ith=415 A • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=52 kW, 380 V 400 V : P=90 kW, 660 V 690 V : P=96 kW • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=20 kW, 380 V 400 V : P=33 kW, 660 V 690 V : P=48 kW • Compatible avec contact auxiliaire : DILM150-XHI(V). • DILM1000-XHI(V). • Remarques : éléments de commutation selon EN 50012. • Circuit de protection intégré dans l’électronique de commande. • Respecter la durée de vie électrique. • Type de courant AC/DC : commande en courant alternatif.
