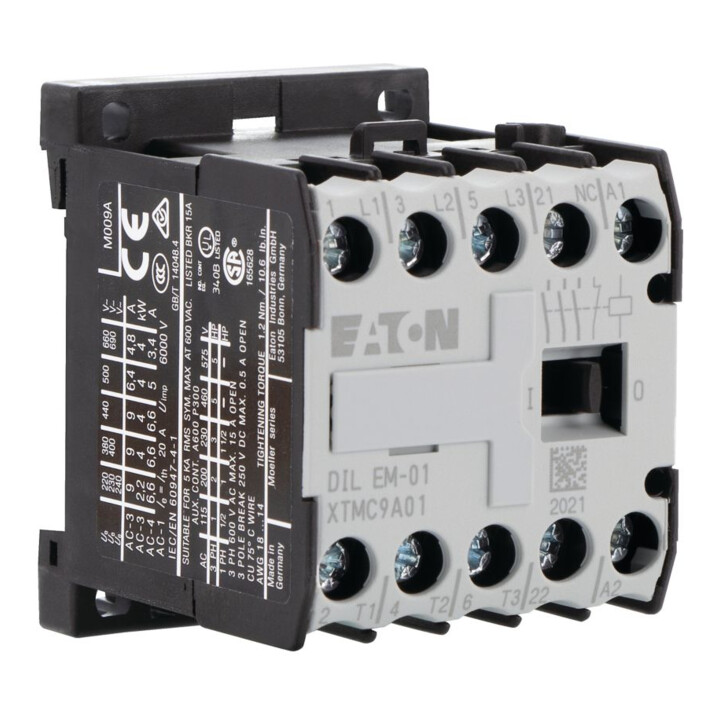

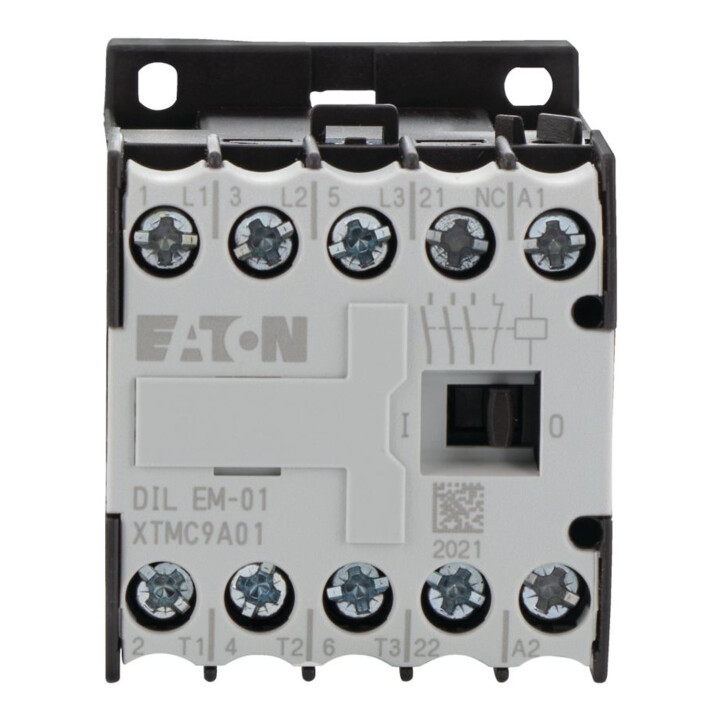

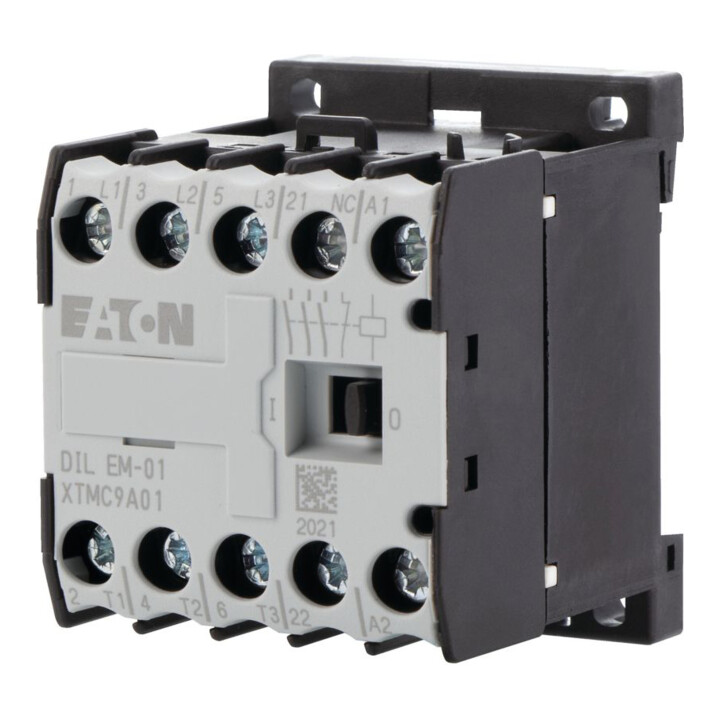

Eaton Contacteur de puissance AC-3/400V : 4kW 3p DILEM-01(230V50HZ)
Eaton Contacteur de puissance AC-3/400V : 4kW 3p DILEM-01(230V50HZ)
- Tension d'alimentation de commande nominale Us à CA 50 Hz
- 230 V
- Tension d'alimentation de commande nominale Us à CA 60 Hz
- 240 V
- Tension d'alimentation de commande nominale Us à CC
- 0 V
- Type de tension pour la commande
- CA
- Courant de service nominal Ie à CA-1, 400 V
- 22 A
- Courant de service nominal Ie à CA-3, 400 V
- 09:00:00
- Puissance de service nominale à CA-3, 400 V
- 4 kW
- Courant de service nominal Ie à CA-4, 400 V
- 6,6 A
- Puissance de service nominale à CA-4, 400 V
- 3 kW
- Puissance de service nominale NEMA
- 3,7 kW
- Adapté pour montage en série
- Non
- Nombre de contacts auxiliaires normalement ouverts
- 1
- Type de connexion du circuit principal
- Connexion à vis
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 74606685
- GTIN
- 4015080517955
• Contacteur de puissance, application : petit contacteur pour moteurs et charges ohmiques • Contacteurs de puissance DILEM • Catégorie d'utilisation : AC-1 : charge non inductive ou faiblement inductive, fours résistifs • AC-3 : moteurs à rotor à cage : démarrage, arrêt en marche • AC-4 : moteurs à rotor à cage : démarrage, freinage par courant inverse, inversion, tapotage • Technique de connexion : bornes à vis • Remarque : convient également pour moteurs de classe d'efficacité IE3 • Description : avec contact auxiliaire • Pôles : 3 pôles • Courant nominal de fonctionnement AC-3 380 V 400 V : Ie=9 A • Courant thermique conventionnel nominal AC-1, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith=Ie=22 A, encapsulé : Ith=16 A • Courant thermique conventionnel nominal AC-1, 1 pôle ouvert : Ith=50 A, encapsulé : Ith=40 A • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=2,2 kW, 380 V 400 V : P=4 kW, 660 V 690 V : P=4 kW • Puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=1,5 kW, 380 V 400 V : P=3 kW, 660 V 690 V : P=3 kW • utilisable pour : DILE • Configuration des contacts Ö = ouvreur : 1 Ö • Type de courant AC/DC : commande en courant alternatif
