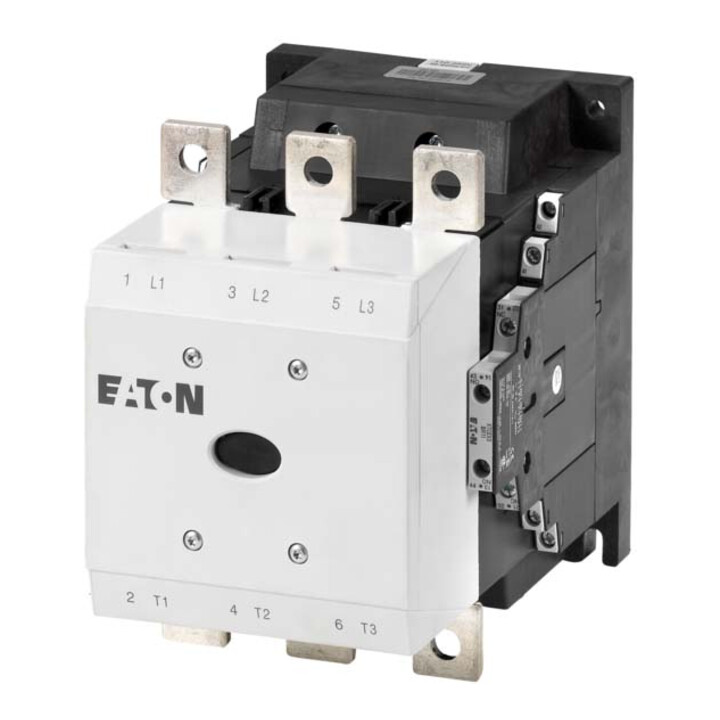

Eaton Contacteur de puissance m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250)
Eaton Contacteur de puissance m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250)
- Tension d'alimentation de commande nominale Us en AC 50 Hz
- 110..250 V
- Tension d'alimentation de commande nominale Us en AC 60 Hz
- 110..250 V
- Tension d'alimentation de commande nominale Us en DC
- 110..250 V
- Type de tension pour l'actionnement
- AC/DC
- Courant de service nominal Ie en AC-1, 400 V
- 612 A
- Courant de service nominal Ie en AC-3, 400 V
- 400 A
- Puissance de service nominale en AC-3, 400 V
- 200 kW
- Courant de service nominal Ie en AC-4, 400 V
- 296 A
- Puissance de service nominale en AC-4, 400 V
- 160 kW
- Puissance de service nominale NEMA
- 223 kW
- Convient pour montage en série
- non
- Nombre de contacts auxiliaires normalement fermés
- 2
- Nombre de contacts auxiliaires normalement ouverts
- 2
- Type de connexion du circuit principal
- Connexion par barrettes
- Nombre de contacts principaux normalement fermés
- 3
- Contact fabricant
- Eaton Electric GmbH Hein-Moeller-Str. 7-11, 53115 Bonn, DE [email protected], +49 228 602 5600
- Code art.
- 59140946
- GTIN
- 4015082082093
• Contacteur de puissance, application : contacteur de puissance pour moteurs, appareils de confort supérieurs à 170 A, catégorie d'utilisation : AC-1 : charge non inductive ou faiblement inductive, fours à résistance, AC-3 : moteurs à rotor en court-circuit : démarrage, arrêt en marche, AC-4 : moteurs à rotor en court-circuit : démarrage, freinage par contre-courant, inversion, tapotage, technique de connexion : connexion à vis, courant nominal de service AC-3 380 V 400 V : Ie=400 A, courant thermique conventionnel nominal de service AC-1, 3 pôles, 50 - 60 Hz ouvert à 40°C : Ith=Ie=612 A, encapsulé : Ith=450 A, courant thermique conventionnel nominal de service AC-1 unipolaire ouvert : Ith=1250 A, encapsulé : Ith=1125 A, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P=125 kW, 380 V 400 V : P=212 kW, 660 V 690 V : P=300 kW, puissance nominale maximale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P=92 kW, 380 V 400 V : P=160 kW, 660 V 690 V : P=240 kW, combinable avec contact auxiliaire : DILM820-XHI, configuration des contacts S=fermeture : 2 S, configuration des contacts Ö=ouverture : 2 Ö, remarques : circuit de protection intégré dans l’électronique de commande., 660 V, 690 V ou 1000 V : inversion directe non possible., type de courant AC/DC : commande en courant alternatif et continu.
