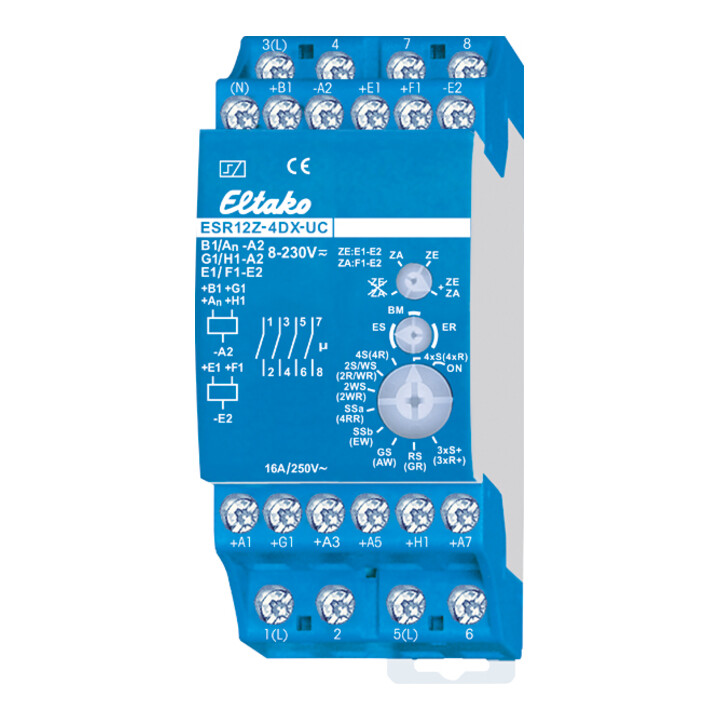

• Avec 4 contacts indépendants, chacun 1 contact NO sans potentiel 16A/250V AC, lampes LED 230V jusqu’à 600W, lampes à incandescence 2000W • Perte en veille seulement 0,03-0,4 watt • Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 2 modules = 36 mm de large, 58 mm de profondeur • Grâce à la technologie brevetée Eltako Duplex (DX), 3 des 4 contacts normalement sans potentiel peuvent commuter la tension alternative 230V 50Hz en passage par zéro, réduisant ainsi considérablement l’usure • Pour cela, il suffit de connecter le conducteur neutre à la borne (N) et les conducteurs de phase aux bornes 1(L), 3(L) ou 5(L), ce qui entraîne une perte en veille supplémentaire de seulement 0,1 watt • Si le contact est utilisé pour commander des appareils de commutation qui ne commutent pas eux-mêmes en passage par zéro, (N) ne doit pas être connecté, car le retard supplémentaire de fermeture aurait l’effet inverse • Tension de commande locale universelle 8…230V UC • Avec entrées de commande supplémentaires universelles pour marche et arrêt 8…230V UC, galvanquement isolées des entrées de commande locales • Avec entrées de commande de groupe supplémentaires pour marche et arrêt 8…230V UC • Même potentiel que les entrées de commande locales • Les entrées de commande de groupe permettent de commander séparément des groupes de ces relais temporisés dans une installation de commande centrale • Tension d’alimentation identique à la tension de commande locale • L’utilisation de relais bistables élimine toute perte de puissance dans la bobine et tout échauffement en état de marche • Après l’installation, attendre la synchronisation automatique courte avant de connecter les consommateurs commutés au réseau • Les commandes centrales ont toujours la priorité, les entrées de commande locales sont bloquées pendant la commande centrale • En cas de coupure de la tension d’alimentation, l’appareil s’éteint de manière définie • Le commutateur rotatif supérieur permet d’exclure totalement ou partiellement ce relais temporisé de la commande centrale : ZE+ZA = marche et arrêt central actifs, ZE = marche central uniquement active, ZA = arrêt central uniquement actif, ZE+ZA = aucune commande centrale active • Le commutateur rotatif du milieu pré-sélectionne les fonctions du commutateur rotatif inférieur pour ES et ER • ER sélectionne les fonctions de pince • BM permet la commande par détecteur de mouvement, fonction selon le mode d’emploi • Non adapté pour le retour d’information avec la tension de commutation d’un variateur • Utiliser uniquement les relais ESR12DDX-UC, ESR12NP-230V+UC ou ESR61NP-230V+UC pour cela • Le commutateur rotatif inférieur permet de choisir parmi 18 fonctions : ON = marche permanente • 4xS = relais temporisé quadruple avec 1 contact NO chacun, entrées de commande A1, A3, A5 et A7 • (4xR) = relais de commutation quadruple avec 1 contact NO chacun, entrées de commande A1, A3, A5 et A7 • 4S = relais temporisé avec 4 contacts NO • (4R) = relais de commutation avec 4 contacts NO • 2S/WS = relais temporisé avec 3 contacts NO et 1 contact NF • (2R/WR) = relais de commutation avec 3 contacts NO et 1 contact NF • 2WS = relais temporisé avec 2 contacts NO et 2 contacts NF • (2WR) = relais de commutation avec 2 contacts NO et 2 contacts NF • SSa = commutateur en série 2 + 2 contacts NO avec séquence de commutation 0-2-2+4-2+4+6, retour d’information 8 • (4RR) = relais à courant de repos avec 4 contacts NF • SSb = commutateur en série 2 + 2 contacts NO avec séquence de commutation 0-2-2+4-2+4+6-2+4+6+8 • (EW) = relais à balayage marche avec 3 contacts NO et 1 contact NF, temps de balayage 1 s • GS = commutateur de groupe • Séquence de commutation 0-2-0-4-0-6-0, retour d’information 8 • (AW) = relais à balayage arrêt avec 3 contacts NO et 1 contact NF, temps de balayage 1 s • RS = commutateur avec 4 contacts NO, A1 = entrée de commande mise et A3 = entrée de commande remise • (GR) = relais de groupe 1 + 1 + 1 + 1 contacts NO • 3xS+ = relais temporisé triple avec 1 contact NO chacun + retour d’information 8, entrées de commande A1, A3 et A5 • (3xR+) = relais de commutation triple avec 1 contact NO chacun + retour d’information 8, entrées de commande A1, A3 et A5
