Caractéristiques :

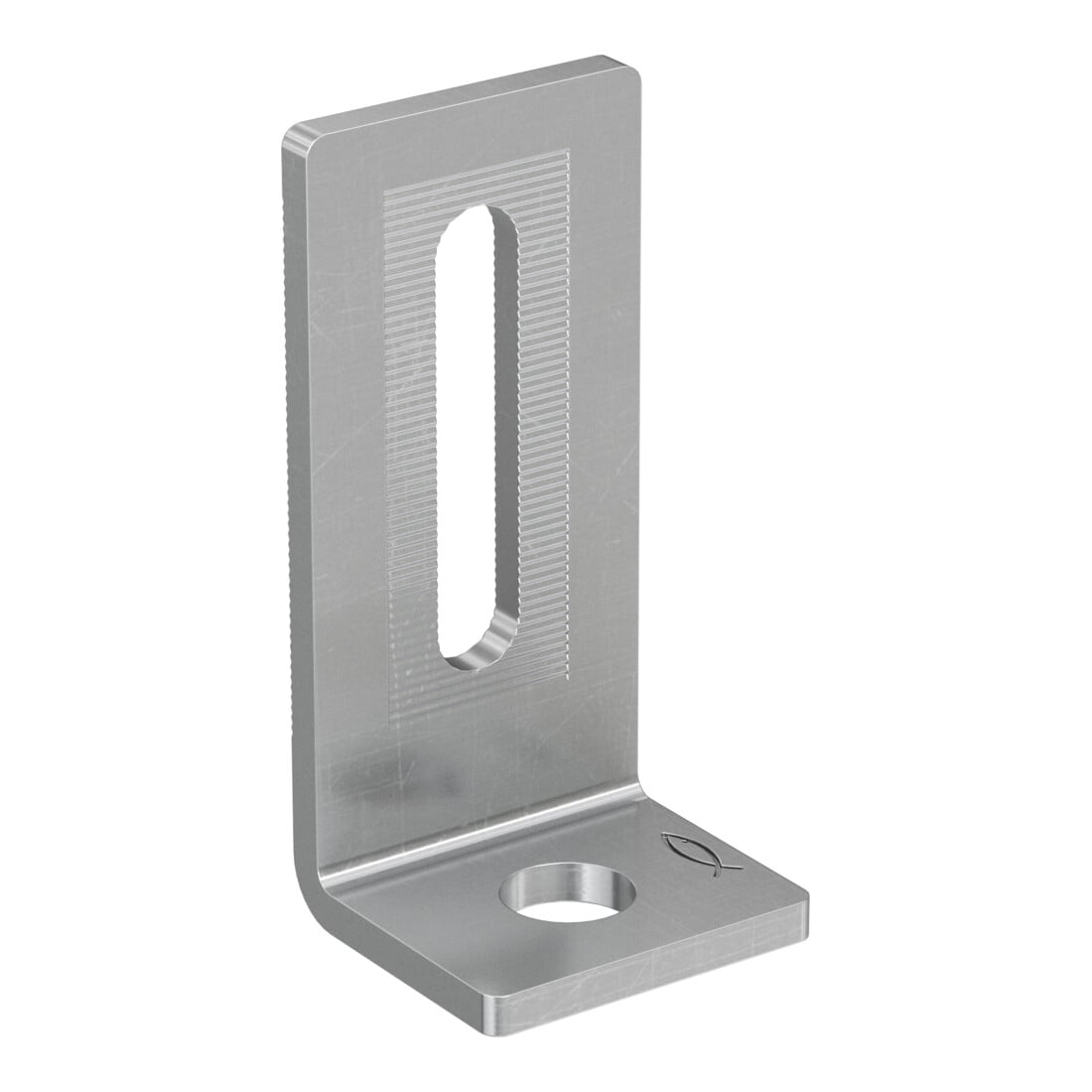

- Support pour relier des rails solaires avec des vis à double filetage STSI ou STSR ou pour relier deux rails solaires qui se chevauchent et se croisent à 90°.
- Trou oblong dans la partie verticale
- Version avec trou oblong long
- Acier inoxydable A2
- Montage rapide grâce au trou inférieur et réglage facile grâce au trou oblong latéral
- Les raccords avec le rail sont munis de moletages antidérapants pour une fixation sûre

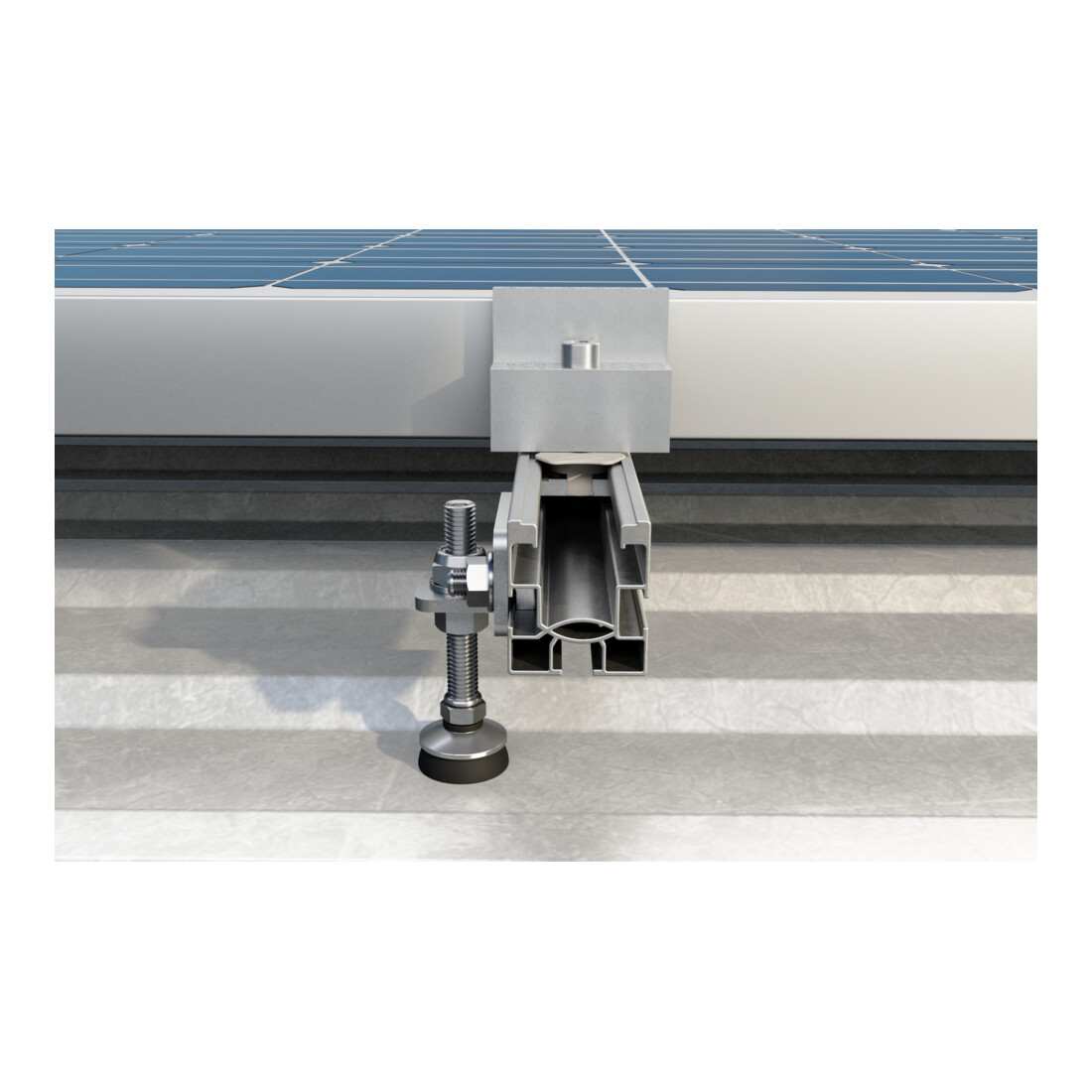

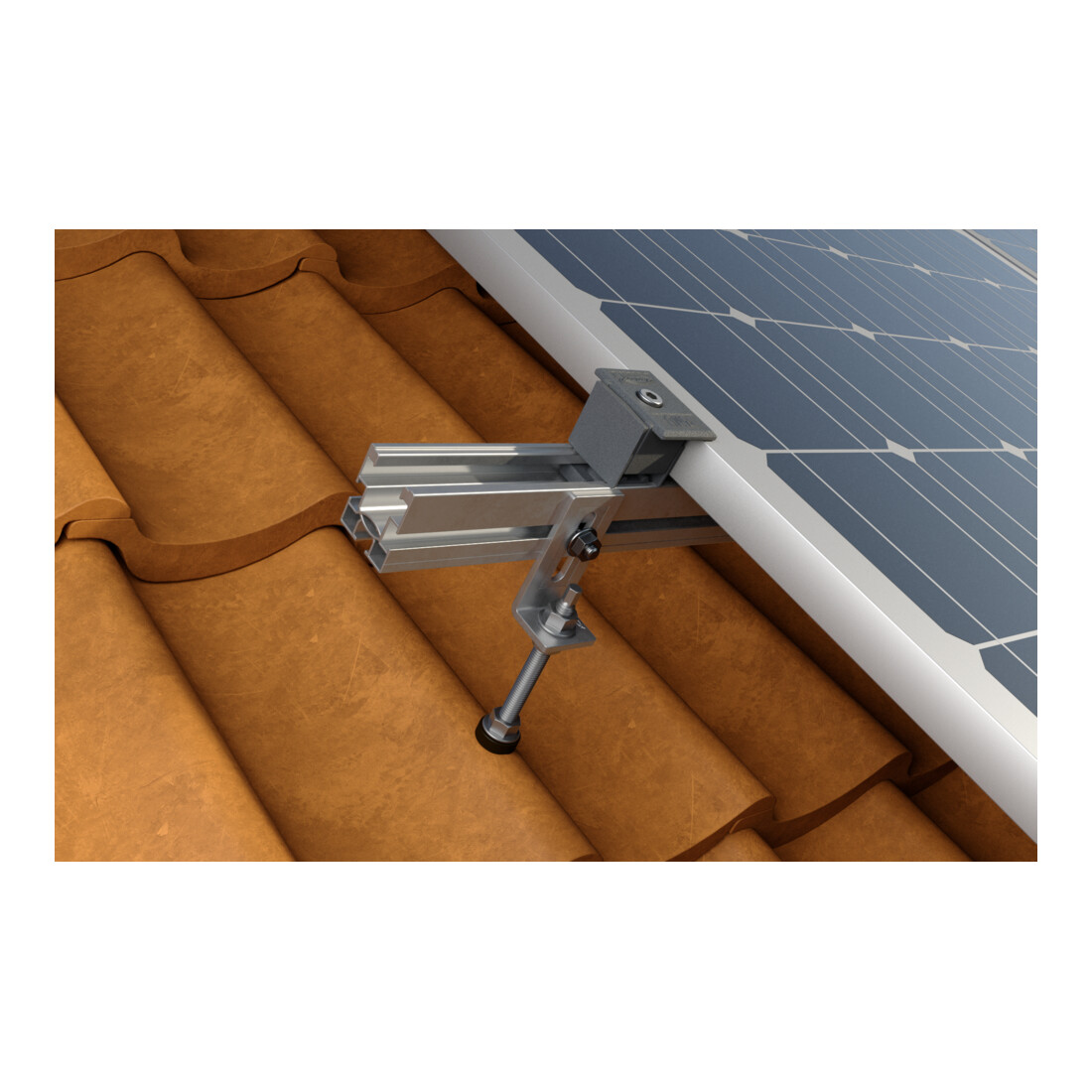

- Connexion avec les vis à double filetage STRS ou STSI Insérez le support angulaire MW entre les deux écrous de la vis à double filetage STSR/STSI et serrez.
- Reliez le rail solaire au support angulaire MW par le trou oblong à l'aide de la vis SKS M 8 et de l'écrou à bride MU FM 8.
- Utilisez les deux écrous de la vis à double filetage STSR/STSI pour ajuster la position du support angulaire MW.
- Croisement de deux rails solaires
- Reliez le support angulaire MW au rail solaire inférieur à l'aide de l'écrou à tête rectangulaire FCN AL et de la vis SKS M 8.
- Fixez le rail solaire supérieur au support en équerre à travers le trou oblong avec la vis SKS M 8 et l'écrou à bride MU FM 8.
- Convient pour les couvertures en tôle ondulée ou en fibrociment
- Pour le raccordement au rail SolarLight, au rail SolarFish, au rail SolarMid
EAN / GTIN : 08001132027608
