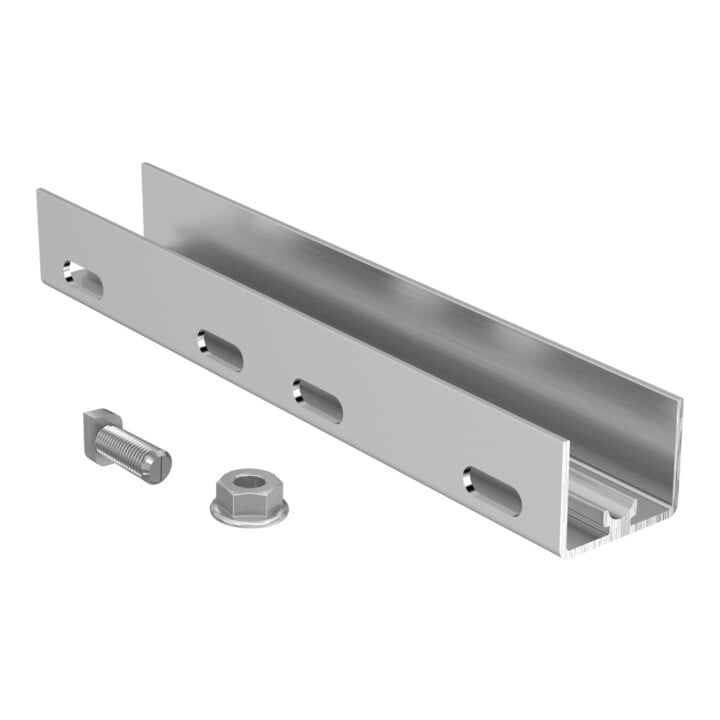

• Grâce à la section transversale en forme de U du connecteur, les deux rails peuvent être facilement insérés • Le marquage central aide à déterminer la bonne position des rails • Le connecteur garantit une liaison solide et sécurisée entre les rails • La fixation entre le connecteur et les rails doit être réalisée avec des vis RHS 8 et des écrous hexagonaux à bride MU F M8, compatibles avec la plupart des produits solaires fischer

Utilisation

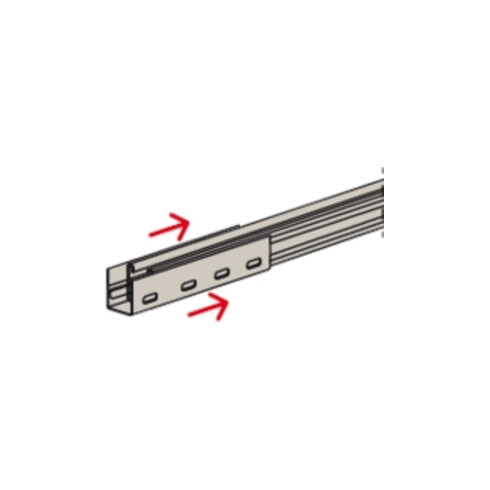

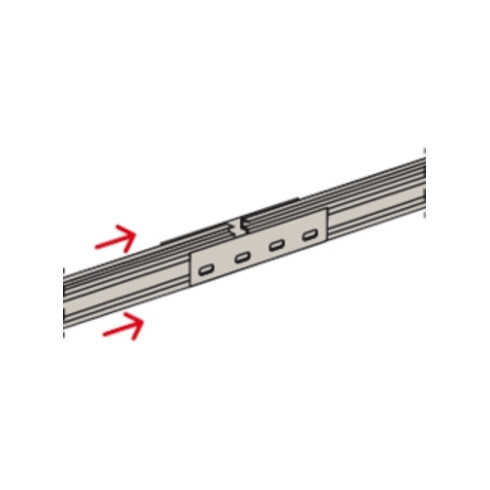

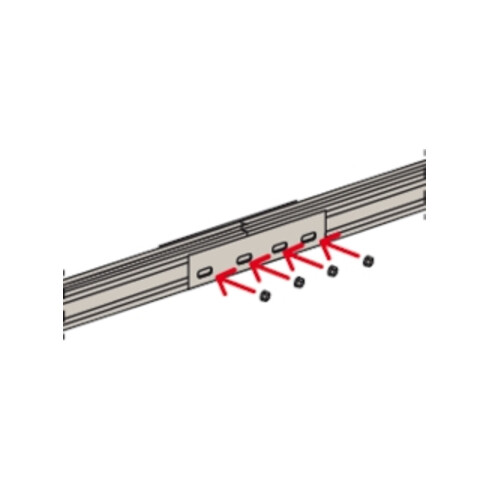

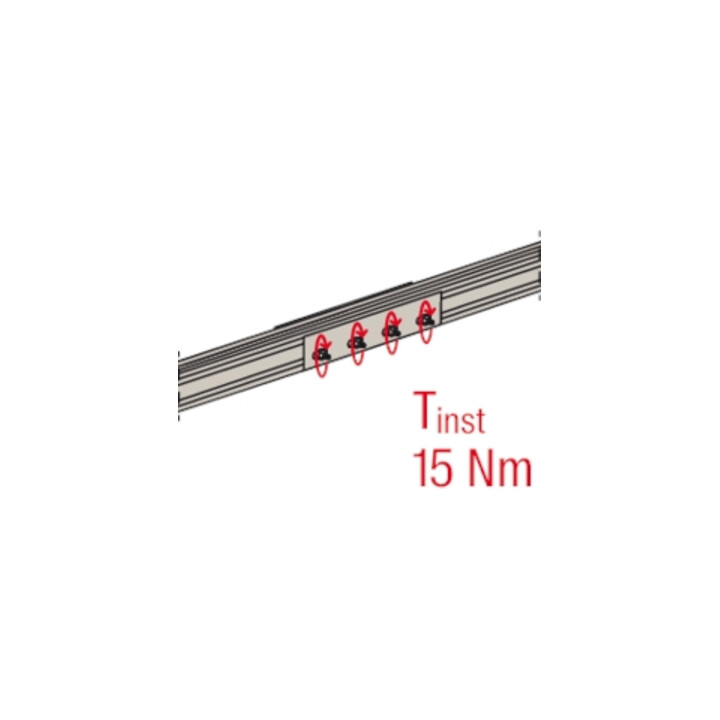

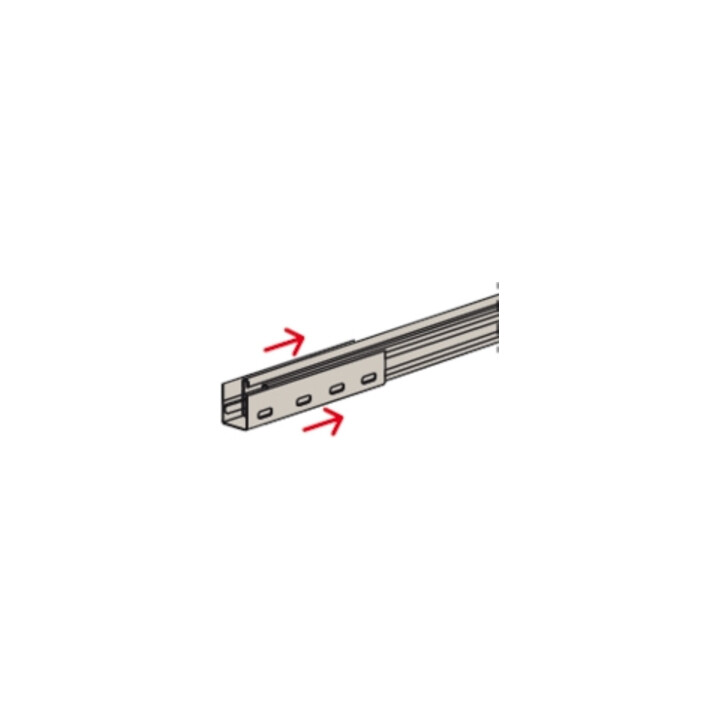

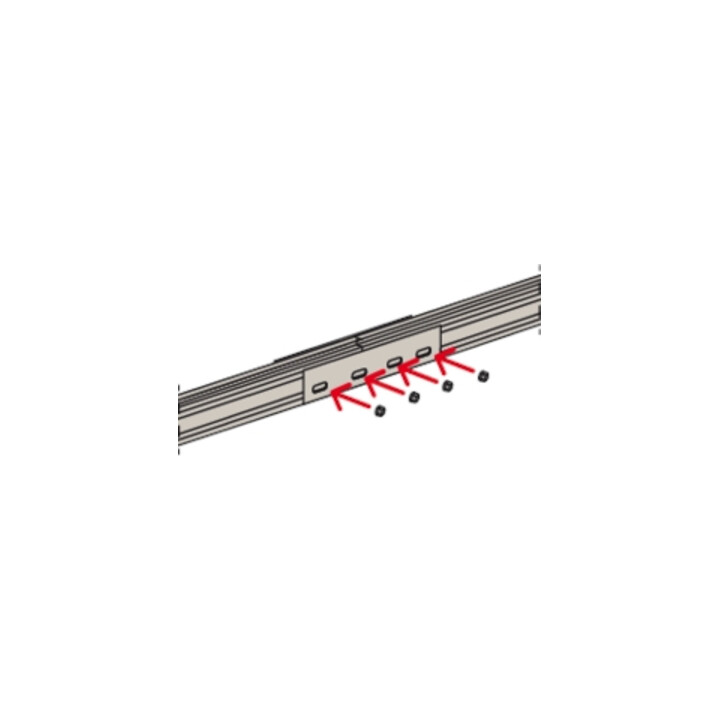

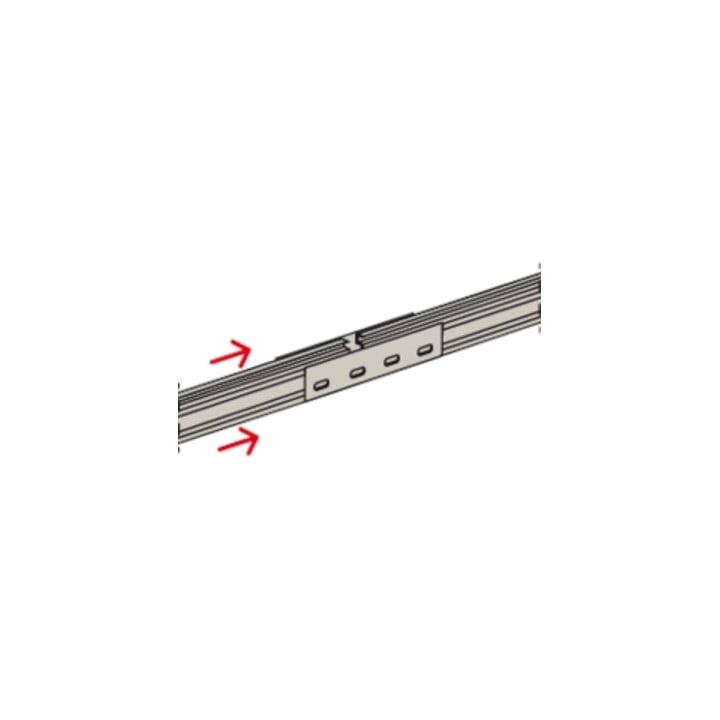

• Positionnez deux rails SolarFish H33 AL de manière à ce qu'ils s'insèrent dans le connecteur en les centrant avec le repère • Fixez le connecteur aux rails avec quatre vis RHS 8 et quatre écrous à bride hexagonaux MU F M8 en les serrant avec un couple de 15 Nm
