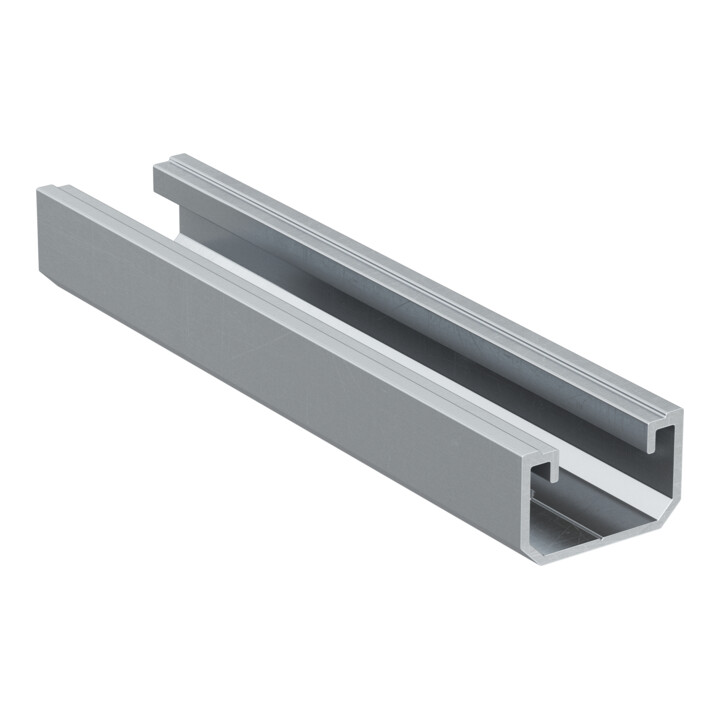

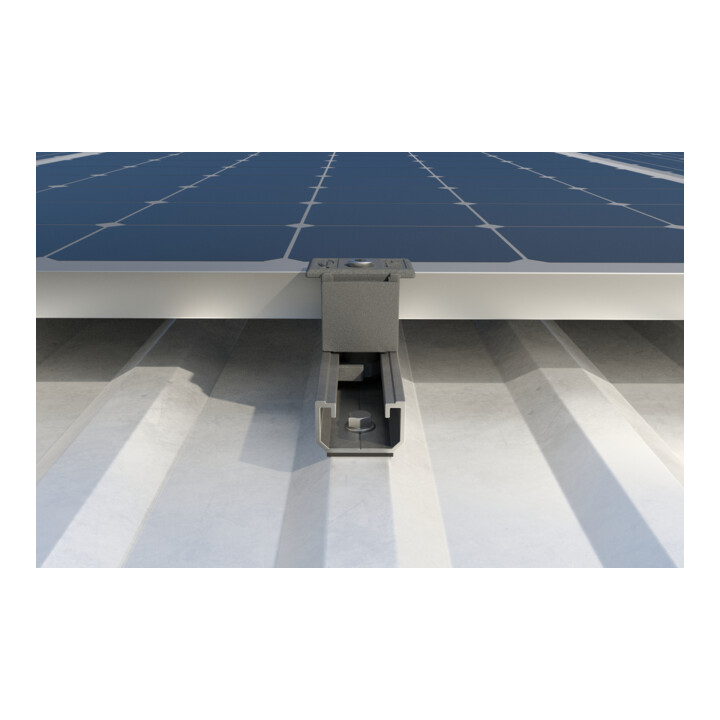

• Rail pour la fixation de panneaux photovoltaïques sur tôles trapézoïdales • La rail est installée le long des tôles trapézoïdales • Le système est disponible en différentes longueurs pour permettre tout type de construction • Rail longue pour un montage rapide et facile • Pièces pré-percées pour le montage à la fois avec des rivets ALG et des vis auto-perceuses EPDM • Déterminez l'espacement axial des fixations en fonction de l'inclinaison des nervures des tôles trapézoïdales ainsi que des charges de neige et de vent sur site • Collez une couche de bande adhésive butyle CG INT entre la rail pour toiture solaire en tôle et la tôle trapézoïdale. Veillez à ce que la bande adhésive butyle soit positionnée de manière à ce que la couche d'aluminium se trouve du côté où la rail repose • Lors de la fixation avec des rivets ALG, positionnez la rail sur la tôle trapézoïdale et percez simultanément la rail et la tôle avec un foret de 5,5 mm • Lors de la fixation avec une vis auto-perceuse EPDM 6x25, percez uniquement la rail à l'endroit où la fixation doit être réalisée. Positionnez la rail pré-percée sur la tôle et vissez la vis auto-perceuse en la faisant passer par le trou pré-percé dans la rail • Installation de panneaux photovoltaïques avec le côté long parallèle à la ligne de l'avant-toit sur des toitures en tôle trapézoïdale
