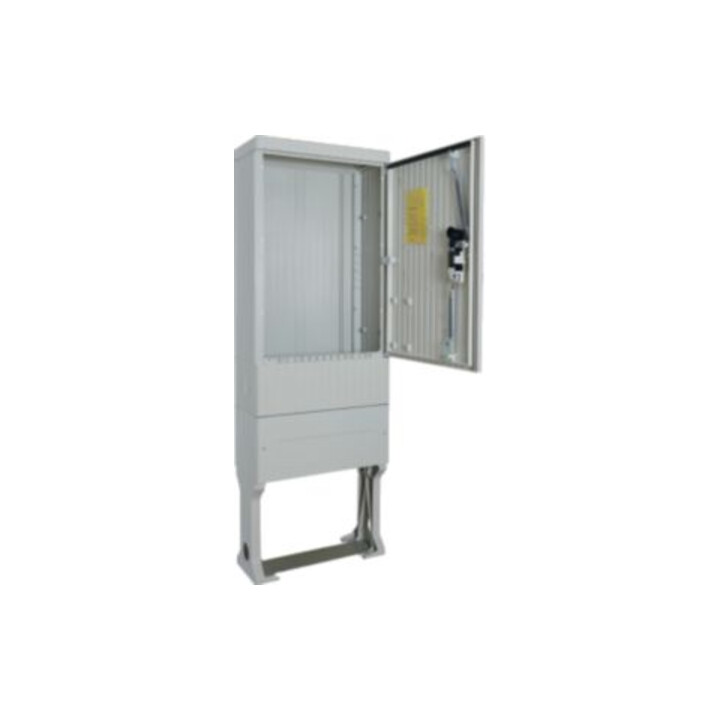

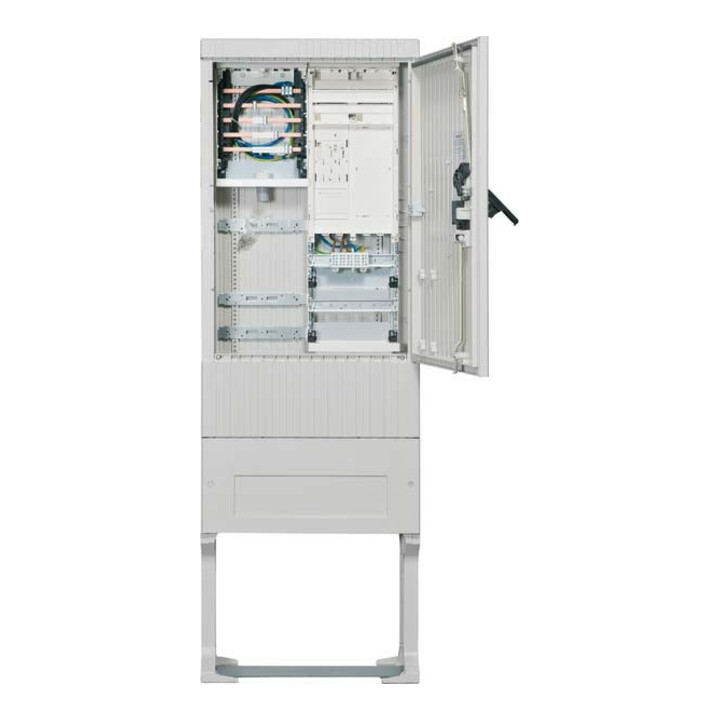

• Colonne de raccordement compteur 175, universZ, 1 emplacement compteur, eHZ, 5 pôles, de base. • Colonne de raccordement compteur, indice de protection IP 44, en tant que colonne de base incluant un socle d’enfouissement, en polyester renforcé de fibres de verre FS 833#5 selon DIN EN 14598# • La colonne de raccordement compteur répond aux exigences de la norme DIN VDE 0603-1 (VDE 0603-1):2017-06 en liaison avec la DIN VDE 0603-2-1 (VDE 0603-2-1):2017-06# • De plus, l’installation est construite sur la base des directives d’application en vigueur VDE-AR-N 4100:2019-04 incluant la correction associée VDE-AR-N 4100 Ber 1:2019. • Par des composants additionnels, la colonne de base est transformée en une colonne de raccordement compteur prête à l’emploi pour le VNB correspondant. • Boîtier profilé au design nervuré. • Porte avec angle d’ouverture de 180 degrés en position libre et de 90 degrés pour les boîtiers en enfilade. • Porte droite démontable. • Fermeture avec levier pivotant et verrouillage à trois points avec 1 ou 2 demi-cylindres profilés. • Cylindre intégré en bas avec série à fermeture identique. • Un deuxième cylindre de fermeture (par ex. issu du système de fermeture VNB) peut être installé en haut après retrait du verrou carré. • Si aucun deuxième demi-cylindre profilé n’est installé, la deuxième ouverture supérieure doit être équipée d’un obturateur. • La ventilation s’effectue par des conduits labyrinthiques, empêchant la pénétration de corps étrangers et résistant aux sondages. • Les colonnes de raccordement compteur sont construites selon la directive technique : armoires de raccordement en extérieur/raccordement d’armoires fixes de commande et de distribution ainsi que de colonnes de raccordement compteur au réseau basse tension du VNB. • Le montage comprend des champs compteurs à isolation renforcée DIN 43870 (zones fonctionnelles) pour compteurs. • Les emplacements compteurs sont préparés pour un couvercle IP54. • Le socle d’enfouissement et la colonne de raccordement compteur forment une unité. • Une grille de sol est recommandée. • Pour éviter la condensation, le socle doit être rempli à l’intérieur jusqu’à la hauteur de la barre de fixation des câbles avec un matériau de remplissage pour socle.
