Hettich Charnière de meuble Intermat 9930 9090109, 50° ZDG argent nickelé
Hettich Charnière de meuble Intermat 9930 9090109, 50° ZDG argent nickelé
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Base
- Charnière à cupule
- Montage
- À visser
- Type d'arrêt
- Pour portes en applique
- Système de fermeture
- Avec fermeture automatique
- Réglage de la porte
- 3 dimensions
- Épaisseur minimale de la porte
- 16 mm
- Épaisseur maximale de la porte
- 21 mm
- Diamètre du perçage de la cupule
- 35 mm
- Profondeur du perçage de la cupule
- 12,8 mm
- Désignation de la cupule
- TH 52
- Finition de la cupule
- Design Sensys
- Angle d'ouverture
- 50, 65 °
- Angle d'arrêt
- 65 °
- Angle du corps
- 65 °
- Réglage de l'appui min.
- -3 mm
- Réglage de l'appui max.
- 4 mm
- Réglage en profondeur min.
- -0,5 mm
- Réglage en profondeur max.
- 4 mm
- Réglage en hauteur
- Via la platine de montage
- Réglage diagonal min.
- -9,5 mm
- Réglage diagonal max.
- 9,5 mm
- Base (débord de la cupule)
- 24 mm
- Profondeur minimale de perçage
- 12,9 mm
- Espacement des rangées de trous
- 37 mm
- Classification qualité
- EN 15570, niveau 2
- Finition
- Nickelé
- Technologie
- Technique à clipser
- Matériau du bras de charnière
- Zamak
- Matériau de la cupule de charnière
- Acier
- Contact fabricant
- Hettich Marketing- und Vertriebs GmbH & Co. KG Gerhard-Lüking-Str. 10, 32602 Vlotho, DE [email protected], 05733/7980
- Code art.
- 52089393
- GTIN
- 4023149229039

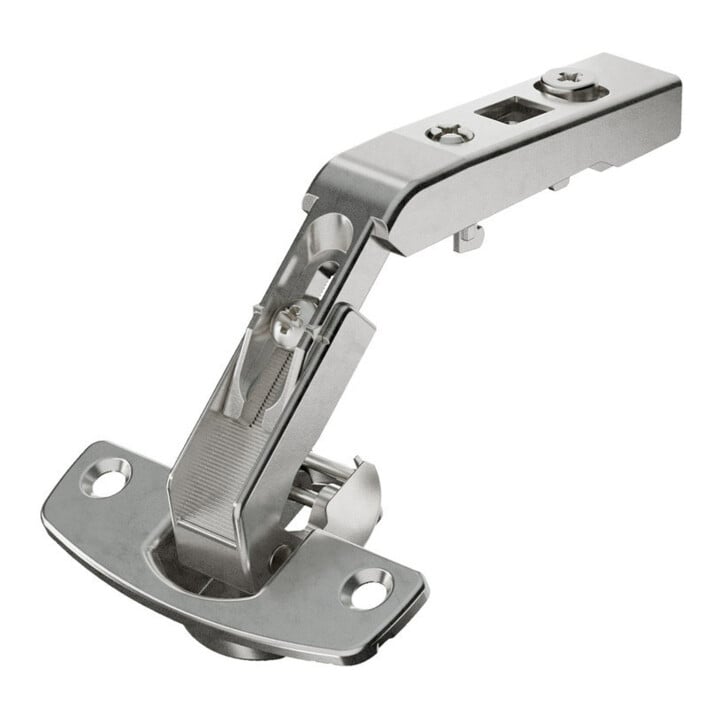

La charnière de meuble Hettich Topfscharnier Intermat 9930 est un élément de ferrure polyvalent avec un angle d'ouverture de 50° pour une utilisation dans des portes d'armoires de haute qualité.
Caractéristiques

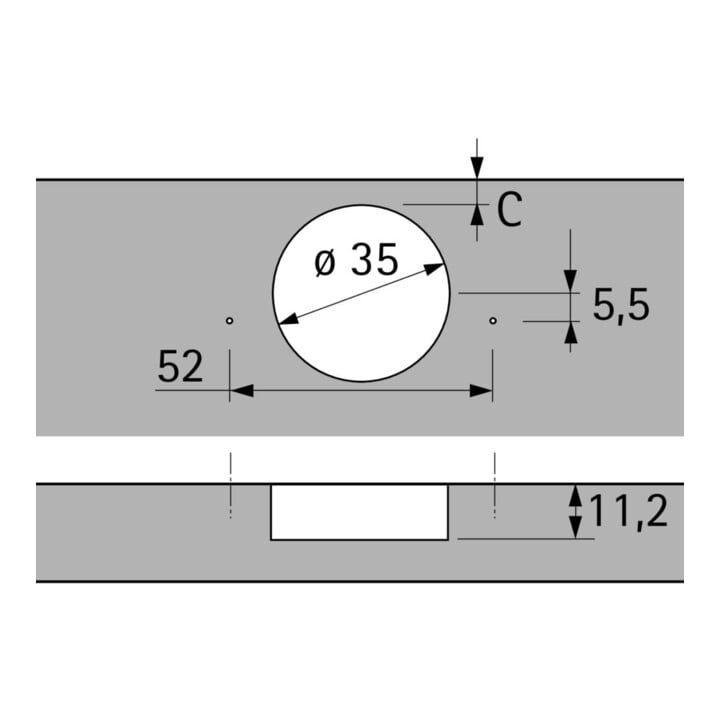

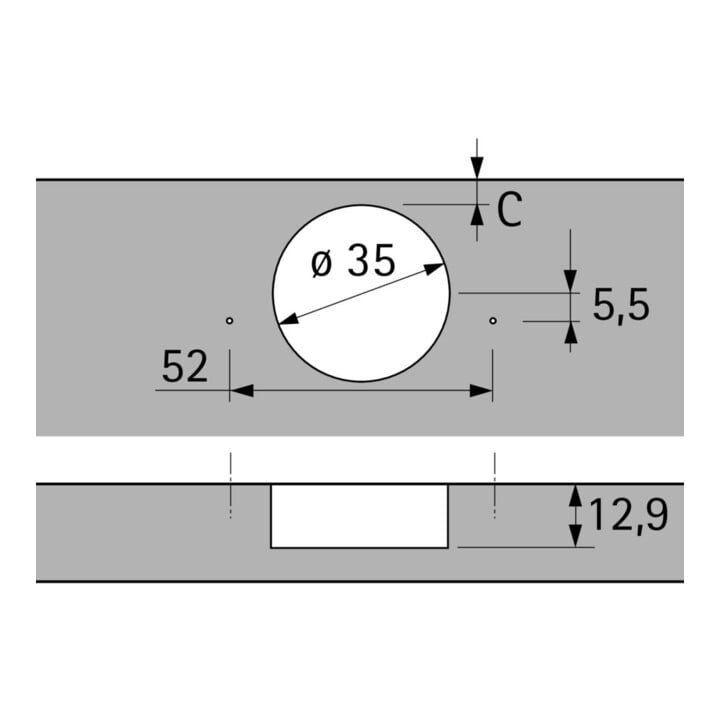

• Charnière pour portes pliantes d’armoire d’angle. • Sans fermeture automatique (Intermat 9930). • Classification de qualité selon EN 15570, niveau 2. • Angle d’ouverture 50° / 65°. • Pour épaisseur de porte 15 - 21 mm. • Gabarit de perçage TH 52 x 5,5 mm. • Profondeur de la cuvette 12,8 mm. • Réglage diagonal intégré +9,5 mm / -9,5 mm. • Réglage intégré de l’appui, voir schéma. • Réglage intégré de la profondeur, voir schéma. • Réglage en hauteur via la plaque de montage.
Utilisation
• Pour portes pliantes d'armoires d'angle en bois. • Meubles.
