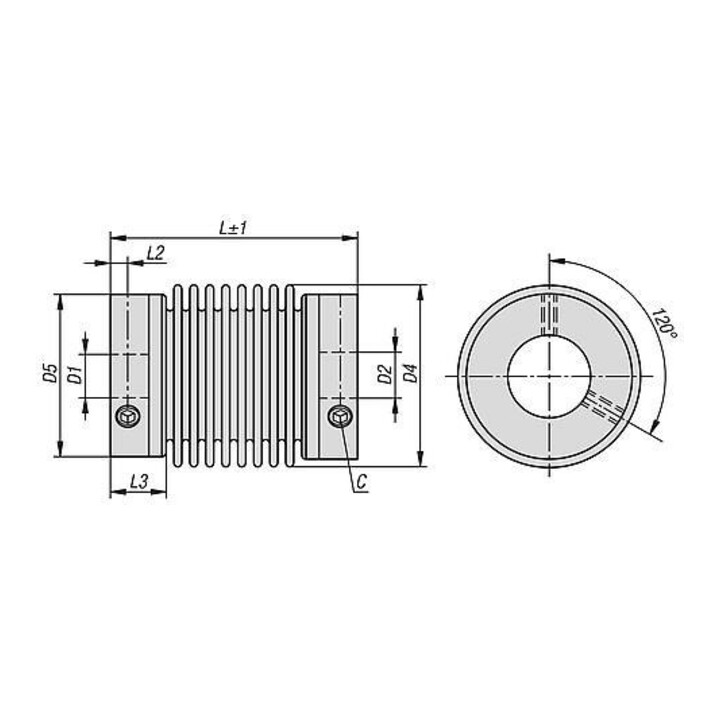

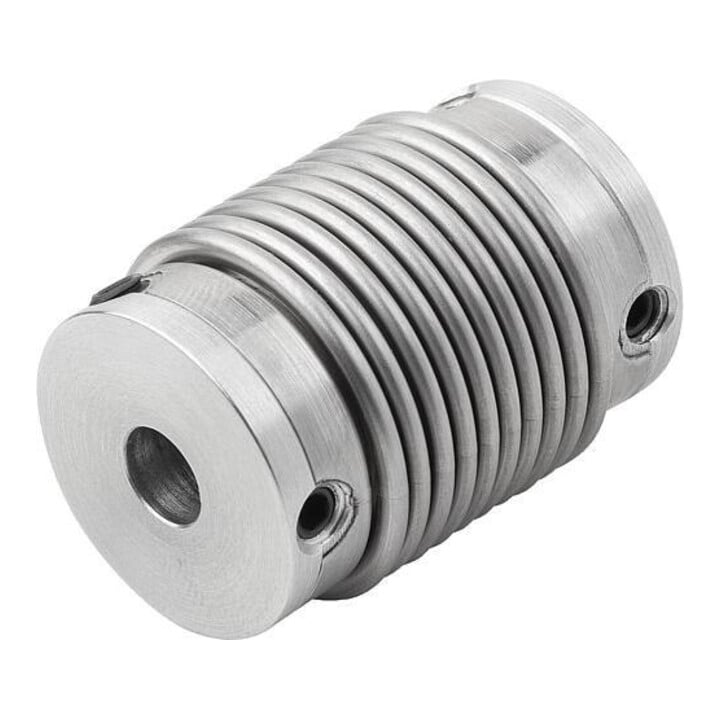

Le raccord à soufflet métallique KIPP avec serrage et vis à filetage est une solution de connexion précise en aluminium pour des applications mécaniques.

Caractéristiques

• Moyeu en aluminium et soufflet en acier inoxydable • Accouplement miniature sans jeu avec soufflet métallique offrant une grande rigidité à la torsion • Compense les décalages axiaux, radiaux et angulaires des arbres avec de faibles forces de rappel • Avec vis de serrage pour une fixation sûre de l’arbre • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm pour un montage facile • Montage et démontage sans application de force, déformation maximale autorisée jusqu’à 3 fois la valeur de déplacement admissible • Résistant aux températures de -30 °C à +120 °C • Rainure de clavette conforme à la norme DIN 6885 possible, respecter le diamètre maximal de perçage pour la rainure de clavette • Transmission précise de la position et du mouvement, idéale pour les systèmes de positionnement et servos à haute dynamique ainsi que pour les codeurs rotatifs et potentiomètres

Utilisation

• Raccordement de coupleurs à soufflet métallique dans la construction mécanique et la construction d'installations • Utilisation pour un serrage par friction sur arbres et axes • Emploi dans des transmissions de couple précises • Convient pour le montage en ateliers et environnements de production industriels
