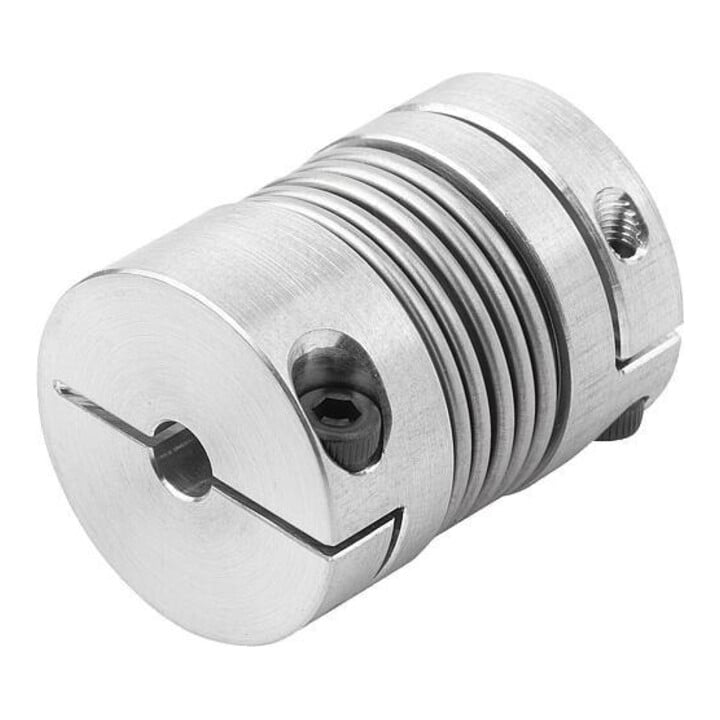

Le raccord à soufflet métallique KIPP taille 100 est un raccord en aluminium utilisé pour des connexions précises et flexibles dans les applications techniques.

Caractéristiques

• Moyeu en aluminium avec soufflet métallique en acier inoxydable • Accouplement miniature sans jeu avec soufflet métallique offrant une grande rigidité à la torsion • Le soufflet métallique compense les décalages axiaux, radiaux et angulaires de l’arbre avec de faibles forces de rappel • Version brute, avec moyeu de serrage radial pour fixation sur arbre • Ajustement H7 avec jeu recommandé de 0,02 mm à 0,05 mm pour un montage et un démontage faciles • Le soufflet métallique ne doit pas être déformé plus de trois fois au-delà des valeurs de déplacement admissibles lors du montage, éviter l’application de force • Plage de température de -30 °C à +120 °C • Rainure de clavette selon DIN 6885, respecter le diamètre maximal possible pour la rainure de clavette • Sur demande, alésages de moyeu D1 et D2 disponibles avec classe ou zone de tolérance
