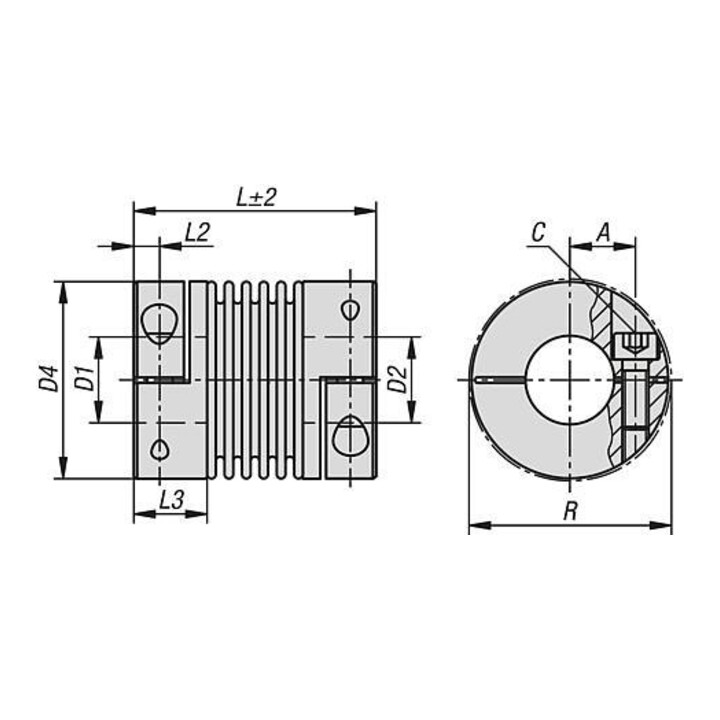

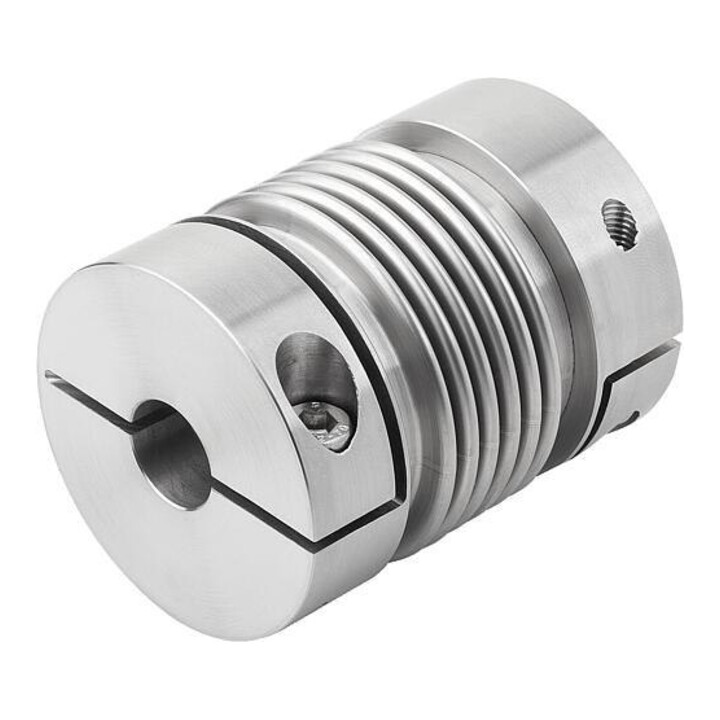

La liaison à soufflet métallique KIPP Gr.150 est une liaison en acier inoxydable de dimensions 19 x 19 mm, adaptée aux connexions précises et flexibles dans diverses applications techniques.

Caractéristiques

• Moyeu et soufflet en acier inoxydable pour une haute résistance à la corrosion • Soufflet métallique avec une grande rigidité à la torsion pour une transmission précise de la position • Compensation des décalages axiaux, radiaux et angulaires de l'arbre avec de faibles forces de rappel • Moyeux de serrage pour une fixation sûre de l'arbre • Surface brute • Ajustement H7 avec jeu d'ajustement recommandé de 0,02 mm à 0,05 mm pour un montage facilité • Conseil de montage : le soufflet métallique ne doit pas être déformé plus de trois fois au-delà des valeurs de déplacement admissibles, sans application de force • Rainure de clavette selon DIN 6885, respecter le plus grand perçage possible pour la rainure de clavette • Résistance à la température de -30 °C à +120 °C
