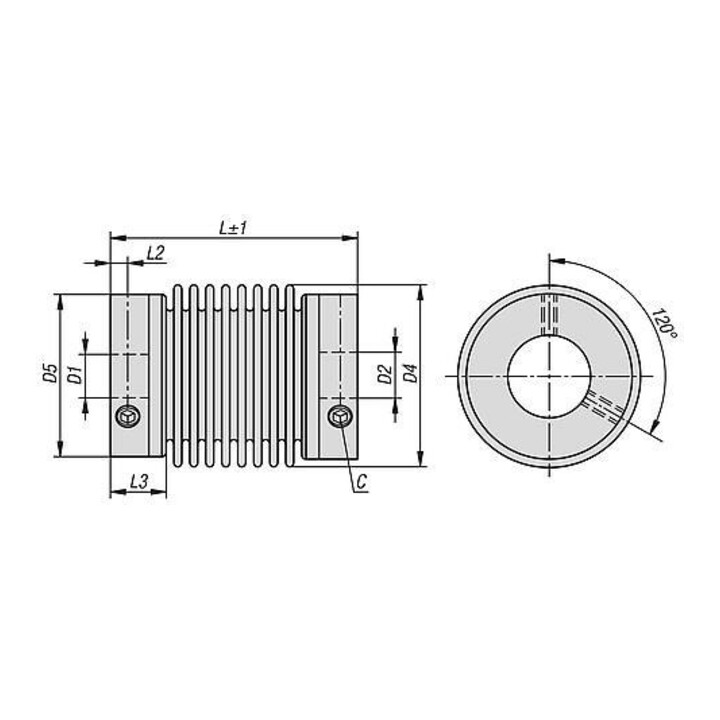

KIPP Raccord à soufflet métallique avec serrage et vis filetée Gr. 20 D1=10 D2=10 L=28 Alumi
KIPP Raccord à soufflet métallique avec serrage et vis filetée Gr. 20 D1=10 D2=10 L=28 Alumi
Délai de livraison: 7-10 jours ouvrés
Livraison standard
- Longueur (mm)
- 28
- Matériau
- Aluminium, Acier
- Plage de température min. °C
- -30
- Plage de température max. °C
- 120
- Poids (kg)
- 13
- Contact fabricant
- HEINRICH KIPP WERK GmbH & Co. KG Heubergstraße 2, 72172 Sulz am Neckar, DE [email protected], +49 7454 793-0
- Code art.
- 77400362
- GTIN
- 4059245677184

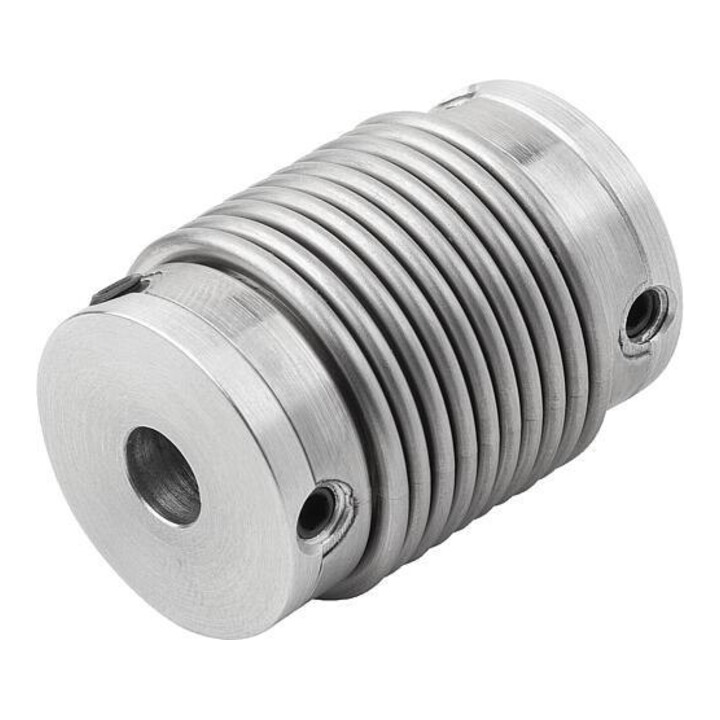

L'accouplement à soufflet métallique KIPP avec serrage et vis de pression est une solution de connexion précise pour les applications exigeantes en construction mécanique.
Caractéristiques
• Moyeu en aluminium pour un poids léger et une résistance à la corrosion • Soufflet en acier inoxydable pour une grande flexibilité et durabilité • Accouplement à soufflet métallique miniature sans jeu avec une grande rigidité à la torsion • Compense les décalages axiaux, radiaux et angulaires des arbres avec de faibles forces de rappel • Goupille filetée pour une fixation sûre de l’arbre • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm pour un montage facile • Montage et démontage simples grâce à l’huile sur les axes d’arbre • Déformation maximale triple du soufflet métallique autorisée lors du montage et du démontage, sans application de force nécessaire • Perçages de moyeu individuels optionnels avec classes de tolérance sur demande • Rainure de clavette conforme à la norme DIN 6885 prise en compte, plus grand perçage possible à respecter en cas de rainure de clavette • Résistant aux températures de -30 °C à +120 °C
Utilisation
• Utilisation dans la technique de raccordement pour tuyaux ondulés métalliques • Emploi dans la construction de machines et d'installations • Convient pour la connexion par serrage de tuyaux ondulés avec tige filetée • Application pour l'étanchéité et la guidage de conduites métalliques flexibles
