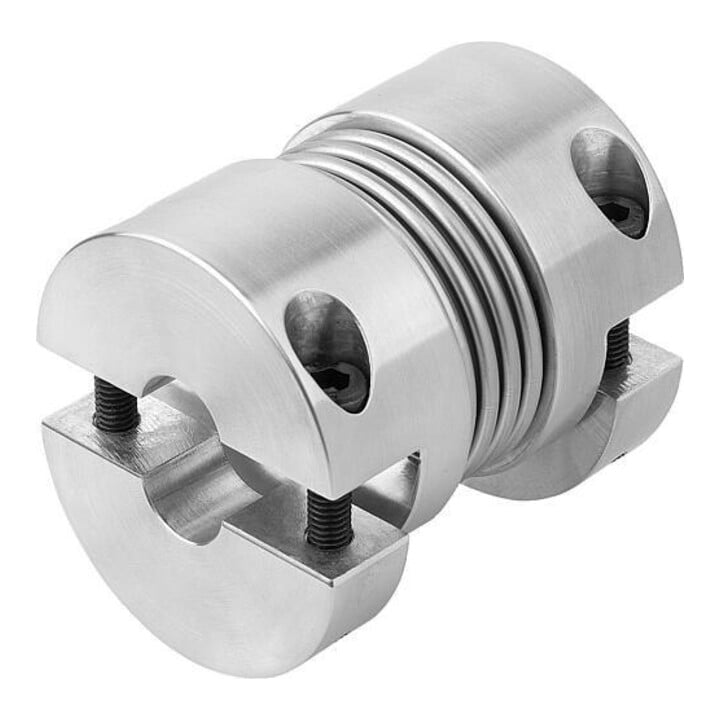

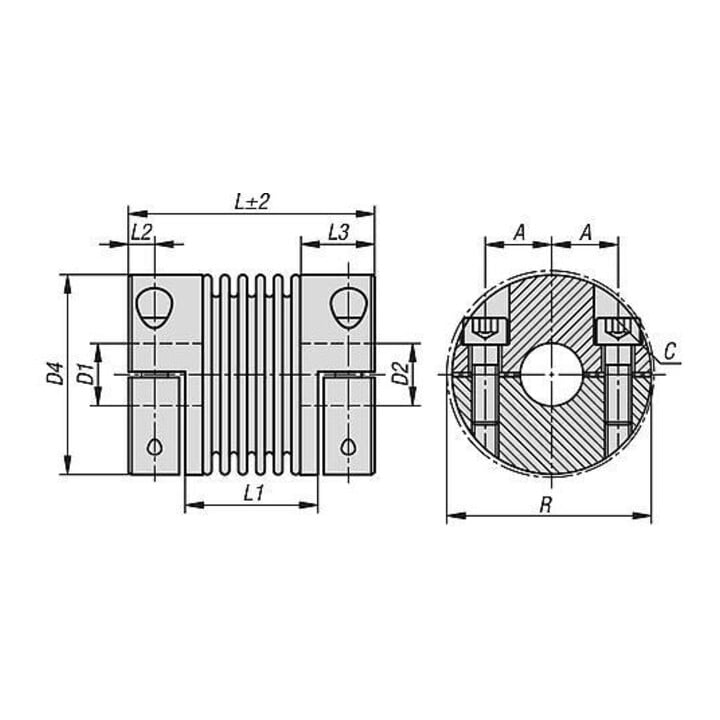

L'accouplement à soufflet métallique KIPP GR.500 est un accouplement en aluminium utilisé pour des connexions précises dans des applications mécaniques.

Caractéristiques

• Moyeu en aluminium pour un poids réduit et une grande stabilité • Soufflet métallique en acier inoxydable pour une haute rigidité en torsion • Version brute pour une utilisation universelle • Compensation des décalages d’arbre axiaux, radiaux et angulaires avec de faibles forces de rappel • Moyeux à serrage pour une fixation sûre de l’arbre sans jeu • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm pour un montage facile • Graissage des manchons d’arbre facilitant le montage et le démontage • Le soufflet métallique ne doit pas être déformé plus de trois fois lors du montage au-delà des valeurs admissibles de déplacement • Éviter l’application de force lors du montage recommandé • Convient pour la transmission précise de position et de mouvement, par exemple dans les servomoteurs et la technique d’automatisation • Plage de température de fonctionnement de -30 °C à +120 °C • Rainure de clavette selon DIN 6885, perçages avec tolérance disponibles sur demande
