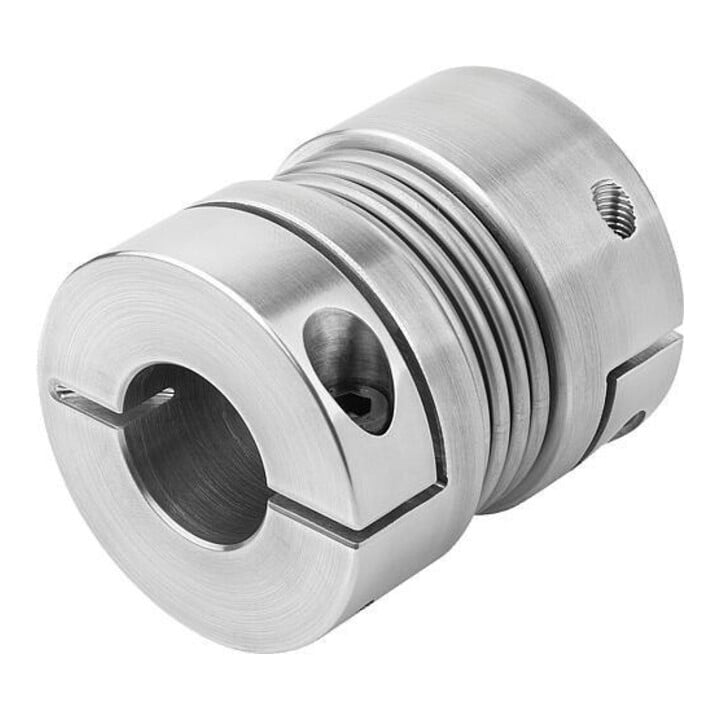

L'accouplement à soufflet métallique KIPP taille 60 est une solution de liaison précise en aluminium pour les applications industrielles.

Caractéristiques

• Moyeu en aluminium et soufflet en acier inoxydable • Grande rigidité à la torsion pour une transmission précise de la position • Soufflet métallique compense les décalages axiaux, radiaux et angulaires de l’arbre • Faibles forces de rappel pour une compensation douce des décalages d’arbre • Moyeu de serrage radial pour une fixation sûre de l’arbre • Convient aux servomoteurs dans les machines-outils, d’emballage, de travail du bois ainsi que pour la technique d’automatisation • Résistant à la température de -30 °C à +120 °C • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm pour un montage et démontage faciles • Indication de montage : le soufflet métallique ne doit pas être déformé plus de trois fois au-delà des valeurs de déplacement admissibles, sans application de force • Sur demande, alésages de moyeu personnalisés avec classe de tolérance possible • Rainure de clavette conforme à la norme DIN 6885 prise en compte, respecter l’alésage maximal pour la rainure de clavette
