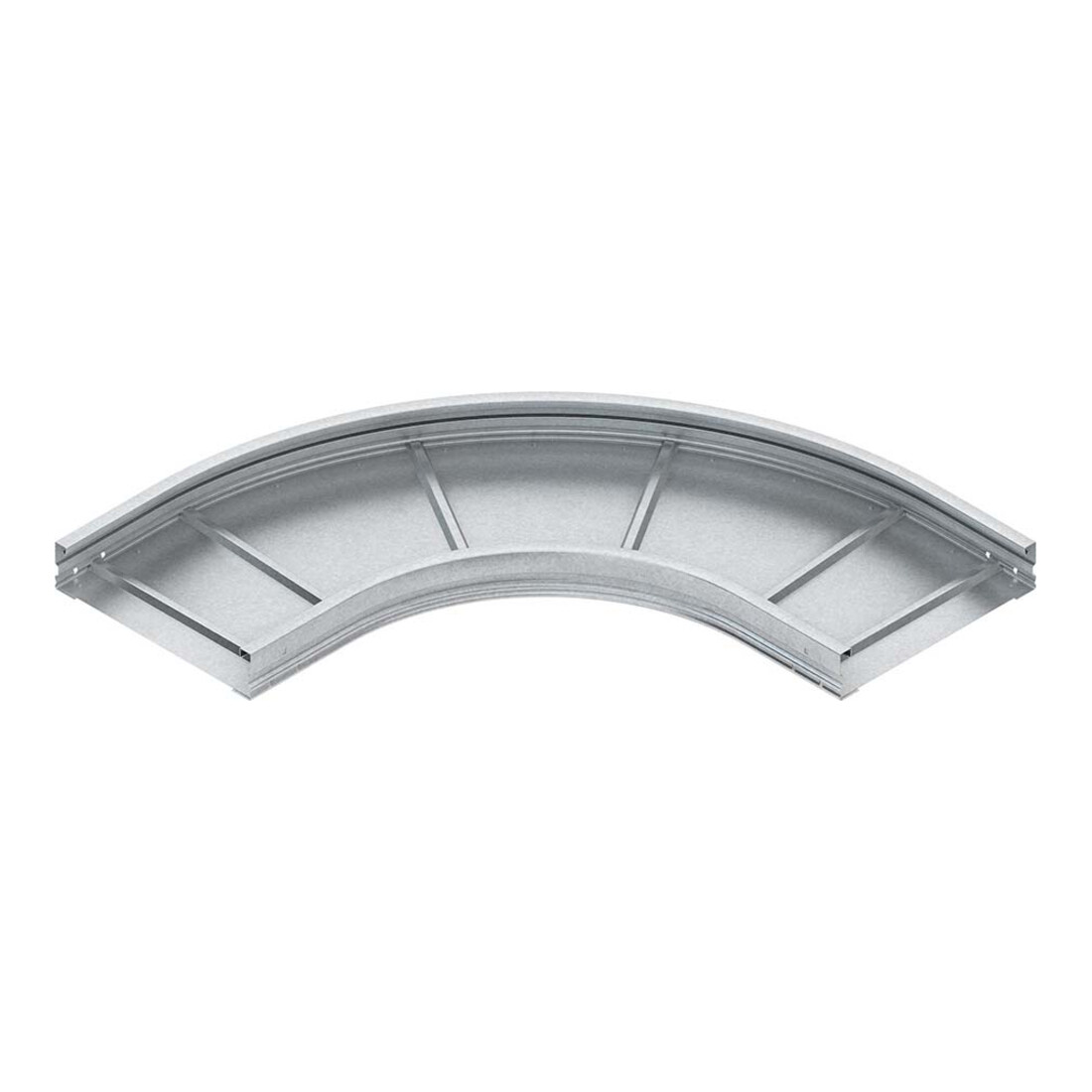

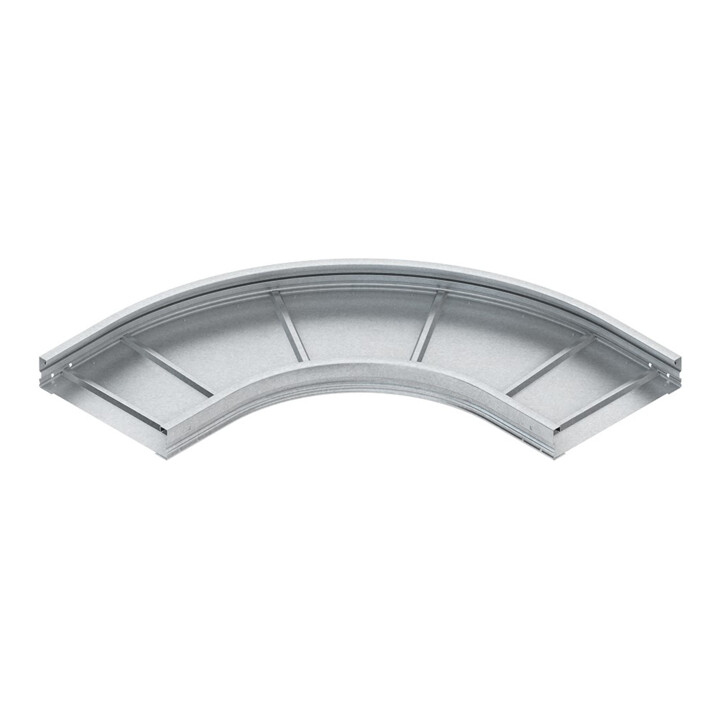

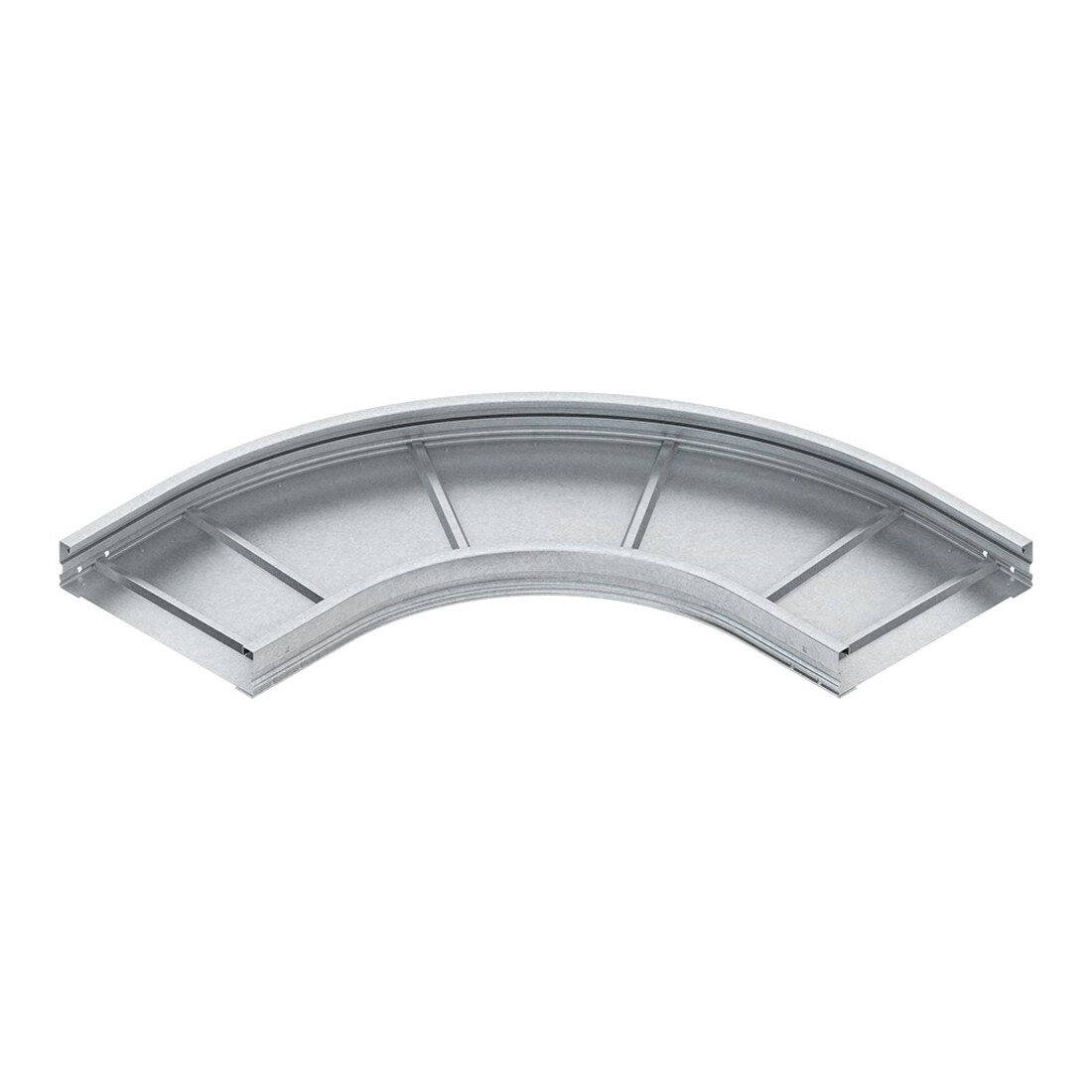

Niedax Arc rond WRBR 105.200
Niedax Arc rond WRBR 105.200
- Changement de direction
- horizontal
- Angle
- 90°
- Forme
- coude rigide
- Type de coude
- coude lisse
- Avec partie supérieure
- Non
- Rayon intérieur
- 500 mm
- Hauteur de la goulotte
- 105 mm
- Largeur de la goulotte
- 200 mm
- Épaisseur du matériau
- 1,5 mm
- Perforation latérale
- Non
- Perforation de montage au fond
- Non
- Perforation selon norme OTAN
- Non
- Exécution
- connecteur intégré
- Exécution à grande portée
- Oui
- Convient pour maintien de la fonction
- Non
- Matériau
- acier
- Acier inoxydable, décapé
- Non
- Qualité du matériau
- autre
- Protection de surface
- galvanisé en bande
- Contact fabricant
- Niedax GmbH & Co. KG Asbacher Straße 141, 53545 Linz/Rhine, DE [email protected], +49 2644 56 06 0
- Code art.
- 56484659
- GTIN
- 4013339949281

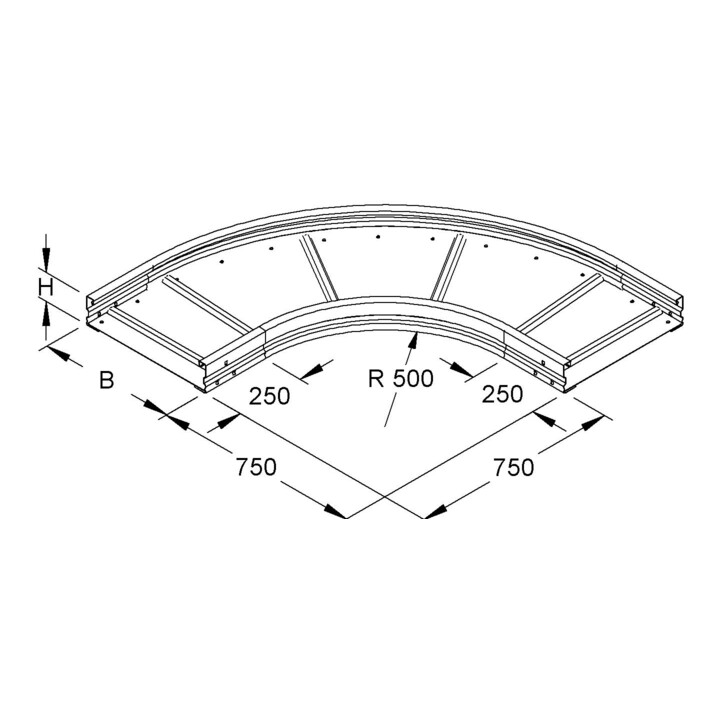

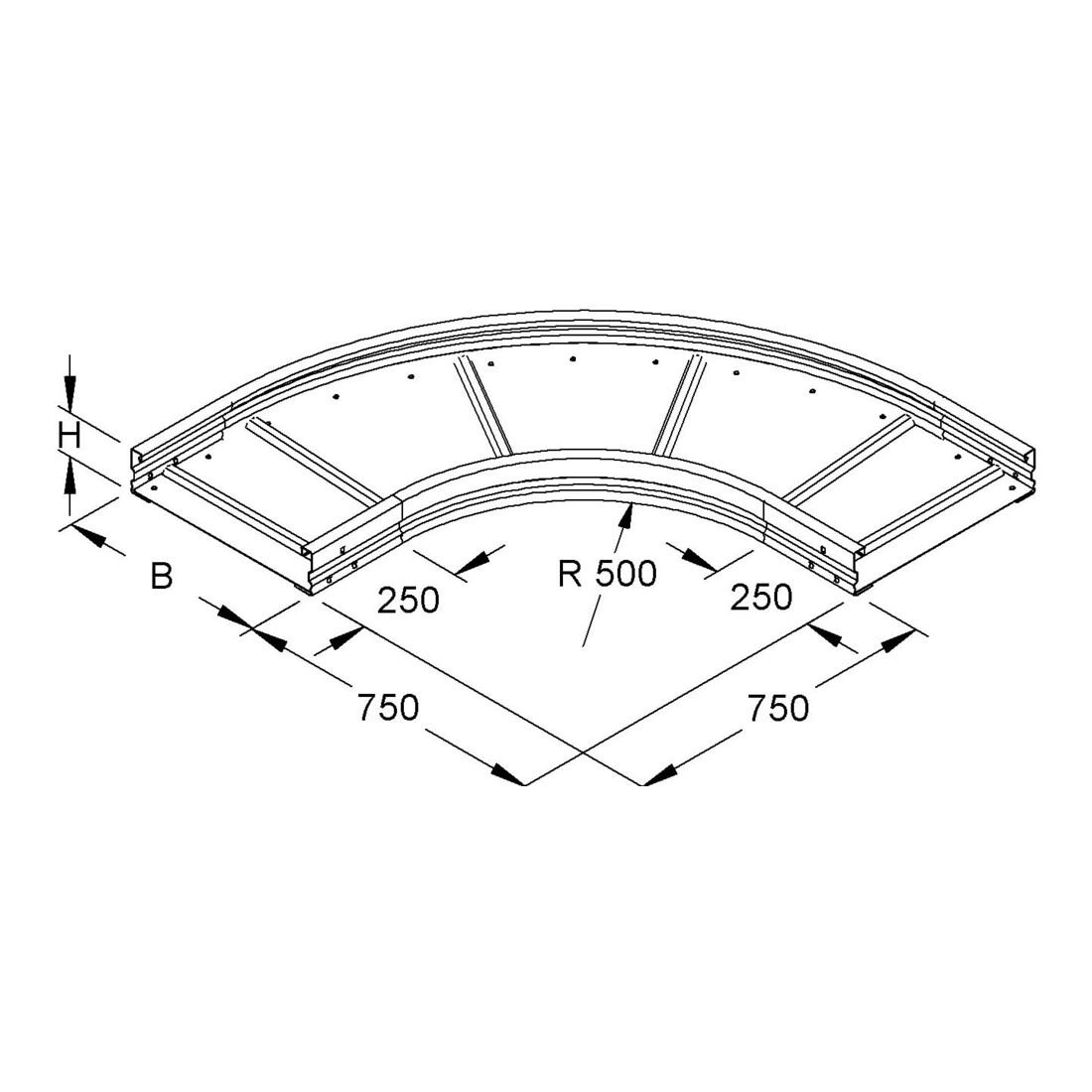

• Coude à 90°, avec longerons latéraux nervurés, ronds et non perforés, avec perforations de raccordement pour la connexion, pour goulottes à câbles à grande portée, stable en forme grâce au fond nervuré, non perforé et riveté sur toute la surface, pour la réalisation de dérivations horizontales à 90°. • Connecteur de jonction WSV 105.390 à commander séparément. • Les rayons des pièces moulées sont conçus de manière à permettre la pose des câbles conformément à la norme DIN/VDE 0298 partie 3. • Les points de jonction doivent être supportés à proximité immédiate par une structure porteuse appropriée. • Utilisable pour : goulotte à câbles à grande portée WRL 105. • Goulotte à câbles à grande portée WRU 105. • Dimensions (dimensions approximatives) Hauteur H x Largeur I : 105 x 200 mm Dimensions extérieures : 750 mm + B Rayon intérieur du longeron R : 500 mm Matériau : acier, galvanisé en bande selon DIN EN 10346.
