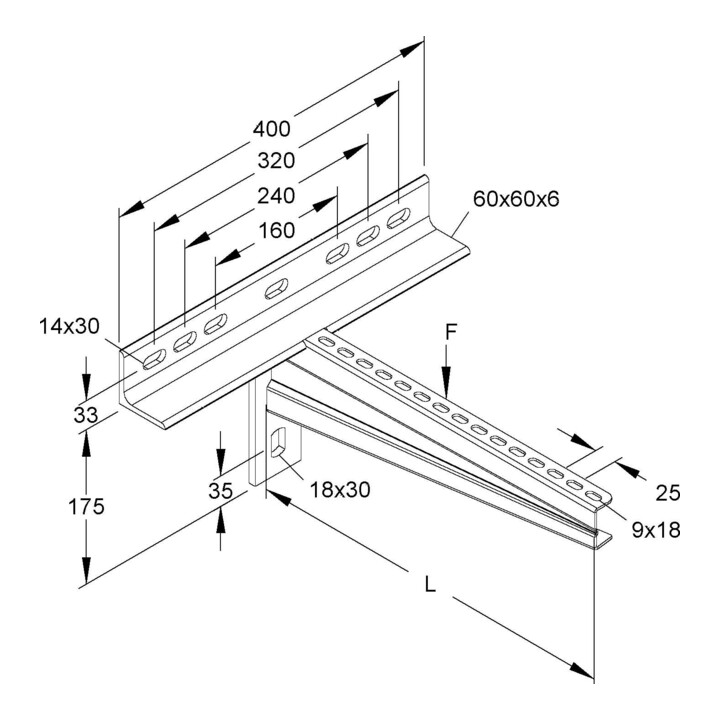

• Console de fixation, version très robuste, pour montage mural et fixation par serrage sur des poutres en acier nu avec une largeur de semelle de 100 mm à 320 mm, accessoires de serrage nécessaires pour poutres en T, tels que 2 x SKM 12X (10.9), 2 x UGM 12 et 2 x HSKS, à commander séparément • Accessoires de fixation nécessaires pour chemins de câbles/échelles à grande portée à commander séparément • La fixation par serrage doit être symétrique et les vis doivent être placées aussi près que possible de la semelle • Les valeurs de charge admissibles ne s'appliquent qu'en combinaison avec HSKS, UGM 12 et vis M 12, classe de résistance 10.9, à serrer avec un couple de précontrainte de 123 Nm • Particulièrement pour les raccords devant transmettre des charges verticales par friction, il est impératif de respecter le couple de serrage des vis et de le vérifier avec une clé dynamométrique ! • Les valeurs de charge indiquées s'appliquent toujours uniquement aux connexions acier sur acier (par exemple, pinces de profilés) • Après application de la moitié de la charge, le couple de serrage des vis doit être vérifié à nouveau • Risque de glissement ! Si les supports en acier sont revêtus d’une peinture intumescente, celle-ci ne doit pas être enlevée sans consultation et autorisation écrite du client ou de la direction des travaux • Dans tous les cas, la transmission des charges à la structure doit être coordonnée avec la planification ou la direction des travaux • Dimensions (dimensions approximatives) Hauteur de support H : 181 mm Largeur de l’angle B : 400 mm Longueur de support L : 430 mm • Capacité de charge F à L/2 : 9,36 kN testée en système, valable pour largeurs de semelle de poutre de 220 mm et 300 mm • Capacité de charge F2 à L/2 : 10 kN testée en système, valable pour largeur de semelle de poutre de 220 mm • Matériau de la console : acier, galvanisé à chaud selon DIN EN ISO 1461 • Épaisseur de la semelle de la poutre en mm : [information client requise]
