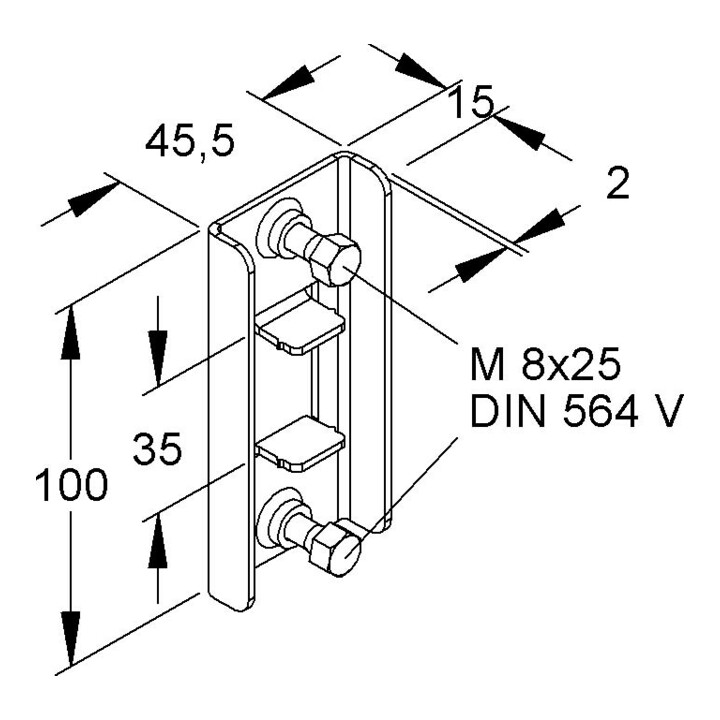

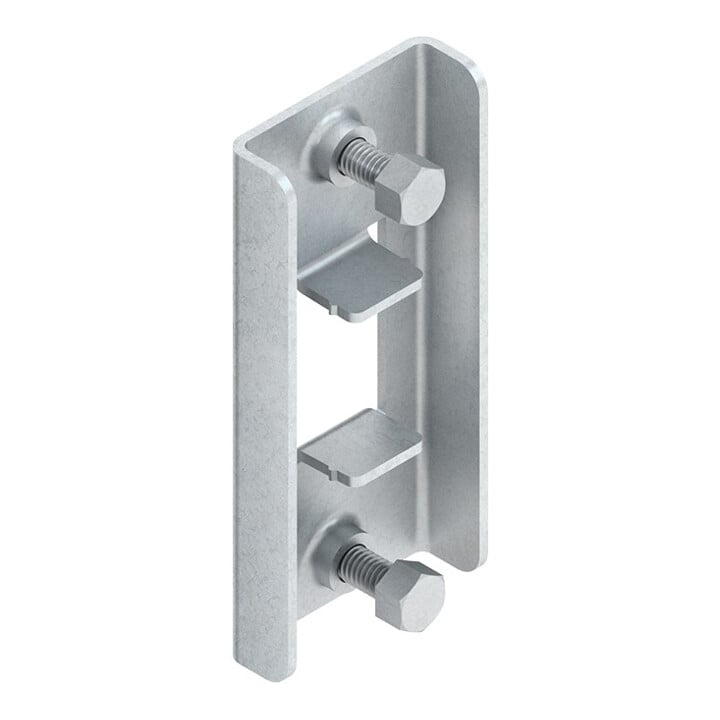

• Serre-joints pour poutres, incluant des vis à six pans creux avec pointe d’appui selon DIN 564, pour serrer la barre entre les ailes d’une poutre en T. • La capacité de charge indiquée se réfère à un écartement des ailes de 400 mm et un couple appliqué de 2,5 Nm avec une charge uniquement verticale. • En cas d’utilisation d’écartements d’ailes plus importants, la capacité de charge maximale doit être réduite. • Veuillez commander la barre séparément (la longueur correspond à la distance entre les deux brides) et la couper sur site (moins environ 16 mm d’épaisseur de matériau et la pointe de la vis), monter avec les deux serre-joints pour poutres, puis positionner et serrer dans la poutre. • Pour barre d’ancrage : 2986 2996Z Accessoires : 4 x SK 8X25 V Dimensions (env. mesures) H × I × L : 15 × 45,5 × 100 mm Épaisseur du matériau t : 2 mm Capacité de charge admissible • F : 0,5 kN Écartement des ailes/2 Matériau du serre-joint intermédiaire : acier, laminé à chaud et galvanisé selon DIN EN 10346 Matériau de la vis à six pans : acier, galvanisé électrolytique selon DIN EN ISO 4042, passivé bleu Niedax Réf. modèle : TZK 86-96 S.
