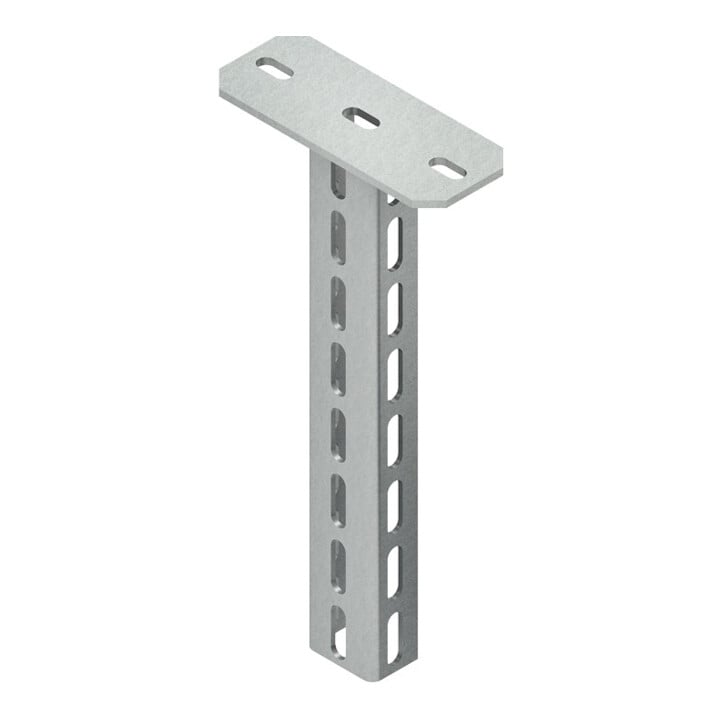

• Montant suspendu, profil en U perforé sur trois côtés avec plaque de tête soudée, système HU 6040/., pour consoles à pose unilatérale, bilatérale et trilatérale. Afin d’éviter la déformation du profil du montant suspendu lors du montage des consoles, il faut, pour des raisons statiques, prendre en compte le profil d’espacement du montant suspendu HDS 60.40 F avec vis hexagonale. En cas de fixation unilatérale de la console au profil du montant suspendu, il est préférable de fixer le côté fermé de la console en alignement avec l’âme du profil du montant suspendu. • Pour des raisons statiques et pour permettre une pose sans problème du capuchon de protection, la console doit être montée à une distance de x = 50 mm (bord inférieur de la console jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu. • Veuillez respecter les prescriptions supplémentaires pour l’utilisation en maintien de fonction ! Certifié VDE ! Pour consoles : KTAL, KTAM, KTA. • KTAS. • Pour consoles : KTAS 100 - 400 (maintien de fonction/KFO) Dimensions (mesures approximatives) Plaque de tête L x I x P : 200 x 80 x 6 mm Perforations de fixation : 13 x 28 mm, espacement central : 152 mm Profil en U : 40 x 60 x 40 mm Épaisseur du matériau t : 4 mm Perforation du profil sur trois côtés, une rangée : 13 x 40 mm, espacement central : 50 mm Longueur totale L : 406 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461.
