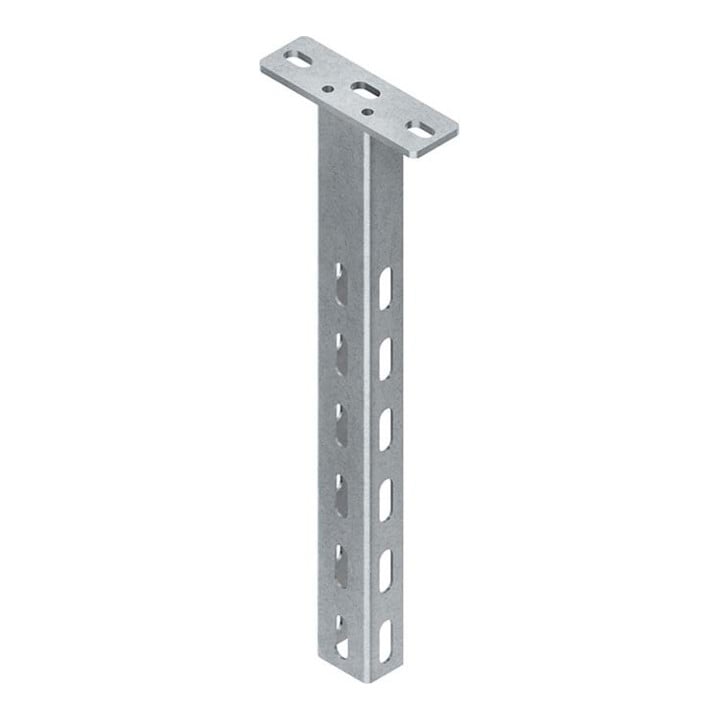

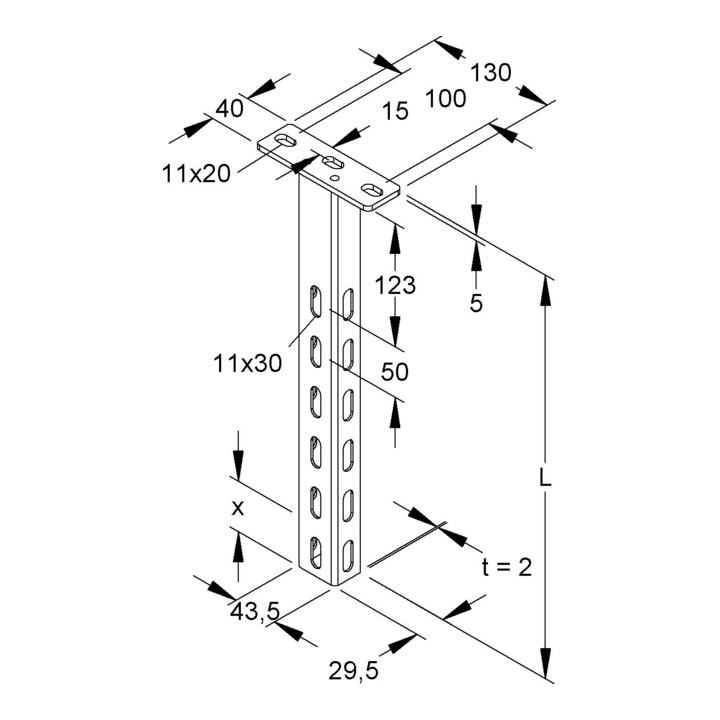

• Tige suspendue, profil en U perforé sur 3 côtés avec plaque de tête soudée, système HU 4530/., pour bras porte-charge à pose unilatérale, bilatérale ou trilatérale. Pour éviter la déformation du profil de la tige suspendue lors du montage des bras porte-charge, il faut, pour des raisons statiques, prendre en compte le profil d’espacement de la tige suspendue HDS 45.30 F avec vis hexagonale. En cas de fixation unilatérale du bras porte-charge au profil de la tige suspendue, il est recommandé de fixer le côté fermé du bras en alignement avec l’âme du profil de la tige suspendue. • Pour des raisons statiques et afin de permettre une mise en place sans problème du capuchon de protection, le bras porte-charge doit être monté à une distance de x = 50 mm (bord inférieur du bras porte-charge jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue. • Pour bras porte-charge : KTAL • KTAM.=400 mm KTA.=400 mm Dimensions (mesures approximatives) Plaque de tête L x I x P : 130 x 40 x 5 mm Perforation de fixation : 11 x 20 mm Distance centrale : 100 mm Perforation centrale de la plaque de tête : 11 x 20 mm à 15 mm du bord latéral Profil en U : 43,5 x 29,5 x 29,5 mm Épaisseur du matériau t : 2 mm Distance de la perforation du profil trilatéral à la plaque de tête : 123 mm Perforation du profil trilatéral, une rangée : 11 x 30 mm Distance centrale : 50 mm Longueur totale L : 601 mm Matériau : acier, galvanisé à chaud par immersion selon DIN EN ISO 1461
