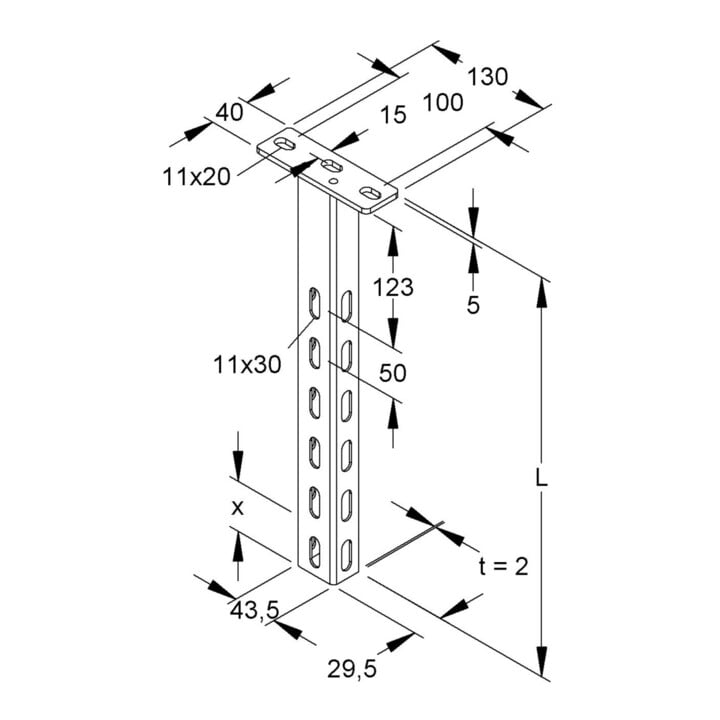

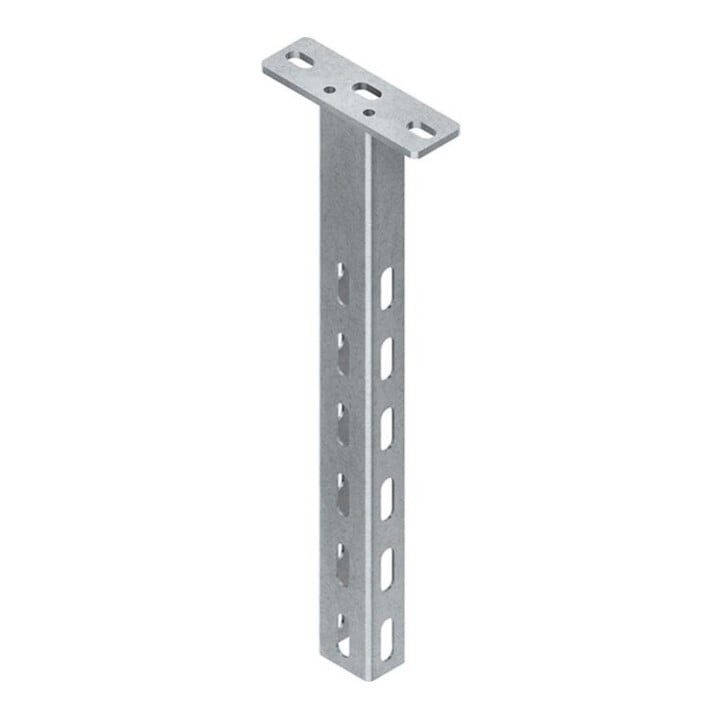

• Tige suspendue, profil en U perforé sur 3 côtés avec plaque de tête soudée, système HU 4530/., pour porte-à-faux à pose unilatérale, bilatérale et trilatérale, afin d’éviter la déformation du profil de la tige suspendue lors du montage du porte-à-faux, il faut, pour des raisons statiques, prendre en compte le profil d’espacement de la tige suspendue HDS 45.30 F avec vis hexagonale ; en cas de fixation unilatérale du porte-à-faux sur le profil de la tige suspendue, il est préférable d’aligner le côté fermé du porte-à-faux avec l’âme du profil de la tige suspendue • Pour des raisons statiques et pour permettre un positionnement sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue • Pour porte-à-faux : KTAL • KTAM.=400 mm • KTA.=400 mm • Dimensions (mesures approximatives) plaque de tête L x I x P : 130 x 40 x 5 mm • Perforation de fixation : 11 x 20 mm, espacement centré : 100 mm • Perforation centrée de la plaque de tête : 11 x 20 mm, à 15 mm du bord latéral • Profil en U : 43,5 x 29,5 x 29,5 mm • Épaisseur du matériau t : 2 mm • Distance de la perforation du profil sur 3 côtés jusqu’à la plaque de tête : 123 mm • Perforation du profil sur 3 côtés, une rangée : 11 x 30 mm, espacement centré : 50 mm • Longueur totale L : 705 mm • Matériau : acier, galvanisé à chaud par immersion conformément à la norme DIN EN ISO 1461
