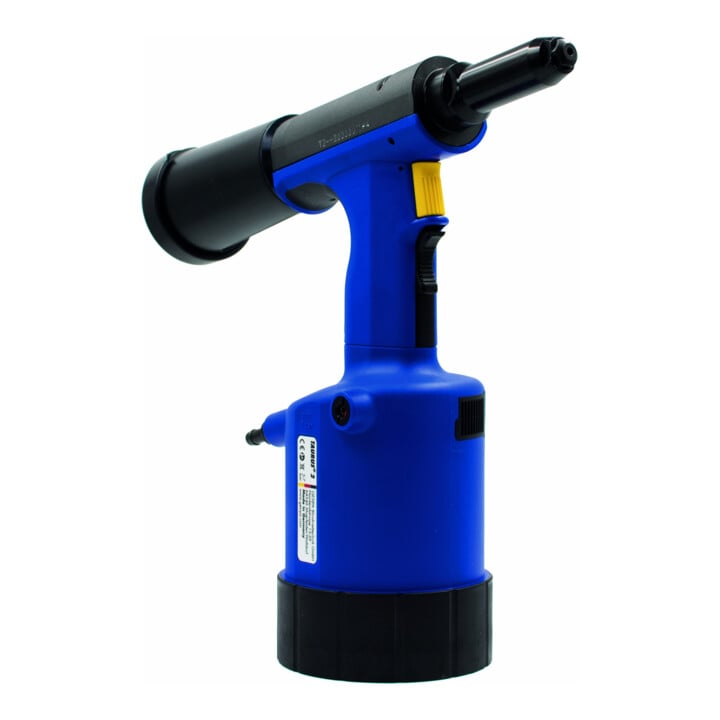

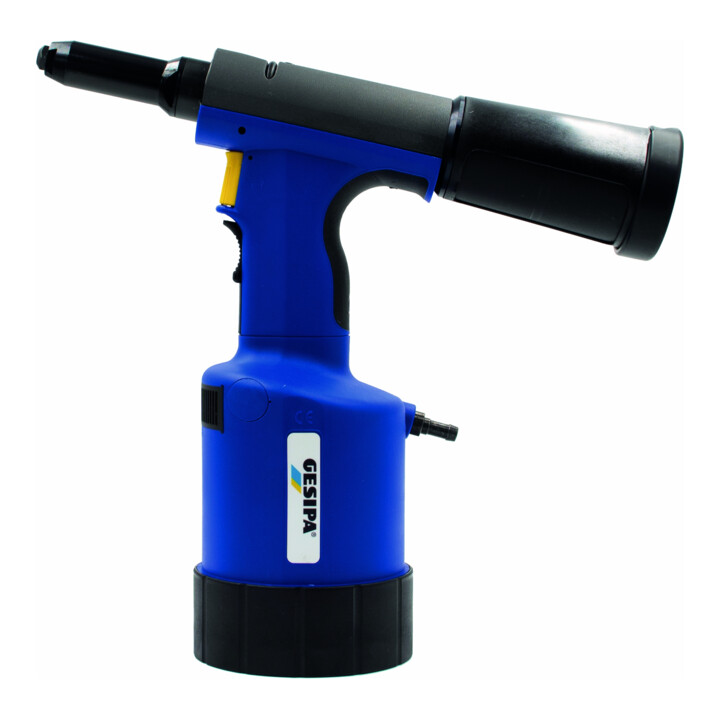

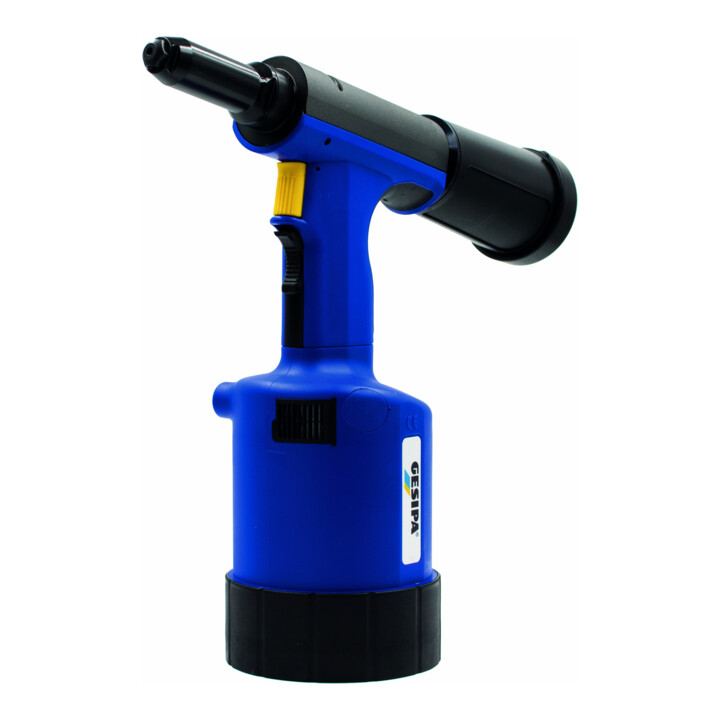

Outil de pose de rivets aveugles Gesipa TAURUS 2 avec réservoir collecteur PH 2000

Caractéristiques :

• Les outils de pose de rivets aveugles pneumatiques-hydrauliques de la série TAURUS 1-4 de Gesipa couvrent presque toutes les applications. Une construction économique, une manipulation parfaite et des accessoires sophistiqués rendent la série TAURUS unique et flexible.

Récipient collecteur PH2000

• Le grand réservoir collecteur fixe du PH 2000 est rotatif, très robuste et particulièrement adapté aux mandrins longs de 50 à 70 mm de long. Le récipient de collecte convient à toutes les versions TAURUS 1-4.

principe modulaire

• De nombreuses pièces identiques qui peuvent être utilisées sur tous les appareils garantissent un faible stock de pièces de rechange et une maintenance aisée.
• Adaptation flexible aux nouvelles applications
• Cette diversité offre à l'utilisateur une grande flexibilité, car chaque appareil de la série TAURUS 1-4 peut être équipé d'un grand nombre de pièces supplémentaires ou être transformé en fonction de l'application.

électricité

• Forces de réglage élevées avec un faible poids
• Facteur de marche rapide
• Course optimisée pour toute la série

Mécanisme de préhension breveté

• Mâchoires de préhension guidées de force et pression de contact pneumatique
• Préhension sûre et antidérapante des mandrins à rivets
• Une seule version pour toutes les dimensions
• Durée de vie extrêmement longue

Economie et écologie

• Consommation d'air comprimé économique grâce au double usage : pose du rivet et aspiration du mandrin résiduel.
• Efficacité économique maximale et faible impact sur l'environnement
• L'aspiration peut être activée par un interrupteur à glissière verrouillable

Confort et sécurité au travail

• Poignée caoutchoutée et maniable
• Centre de gravité équilibré
• Faible vibration et silencieux
• Récipient collecteur à mandrin avec déflecteur d'air rotatif
• Soupape de surpression évitant les surcharges
• Très faible recul
• Pas d'éjection du mandrin avec le récipient collecteur dévissé

Système de mâchoires de serrage breveté

• Les trois mors de mandrin coulissent avec guidage positif dans des canaux séparés.
• Les mâchoires du mandrin sont pressées sur les mandrins avec de l'air comprimé au lieu de la force du ressort. Cela se fait avec au moins dix fois plus de force que les méthodes conventionnelles.
• Lorsque le processus de rivetage est déclenché, la haute pression fait en sorte que les mâchoires du mandrin saisissent brusquement les mandrins, ce n'est qu'alors que le mouvement de traction commence.

Avantages décisifs du système Gesipa :

• L'utilisation de la course complète de l'outil lors de la pose du rivet garantit des procédures de pose sûres.
• La préhension immédiate et antidérapante du mandrin à rivet réduit l'abrasion et donc l'encrassement gênant.
• Les mors du mandrin ne peuvent pas glisser sur le mandrin, l'usure des mors du mandrin est considérablement réduite.
• Longue durée de vie, faible maintenance et faibles besoins en pièces détachées réduisent durablement les coûts.
• Double utilisation de l'air comprimé nécessaire au processus de pose : d'abord pour poser le rivet aveugle et ensuite pour éjecter le mandrin restant. La double utilisation d'air comprimé ne nécessite donc pas d'air comprimé frais coûteux, qui est consommé en permanence avec d'autres appareils disponibles dans le commerce, seulement pour éjecter le mandrin. Enfin, les émissions sonores de la série TAURUS sont extrêmement faibles.

Données techniques :

• Pression de service : 5 à 7 bar
• Raccord de tuyau : 6 mm Ø (1/4")
• Consommation d'air : env. 2,3 l par rivet
• Force de réglage : 9.000 N à 5 bar
• Course de l'appareil : 18 mm

Domaine d'application :

• Fixe les rivets aveugles jusqu'à 5 mm Ø de tous les matériaux et jusqu'à 6 mm Ø d'aluminium/acier (max. mandrin Ø 3,2 mm)

EAN / GTIN : 04007081020961
