Caractéristiques :
- Section haute pour une polyvalence maximale
- Compatible aussi bien avec les agrafes universelles PMU/PMCU qu'avec les agrafes prémontées PM-F/PM-C
- Aluminium AW 6063 T6

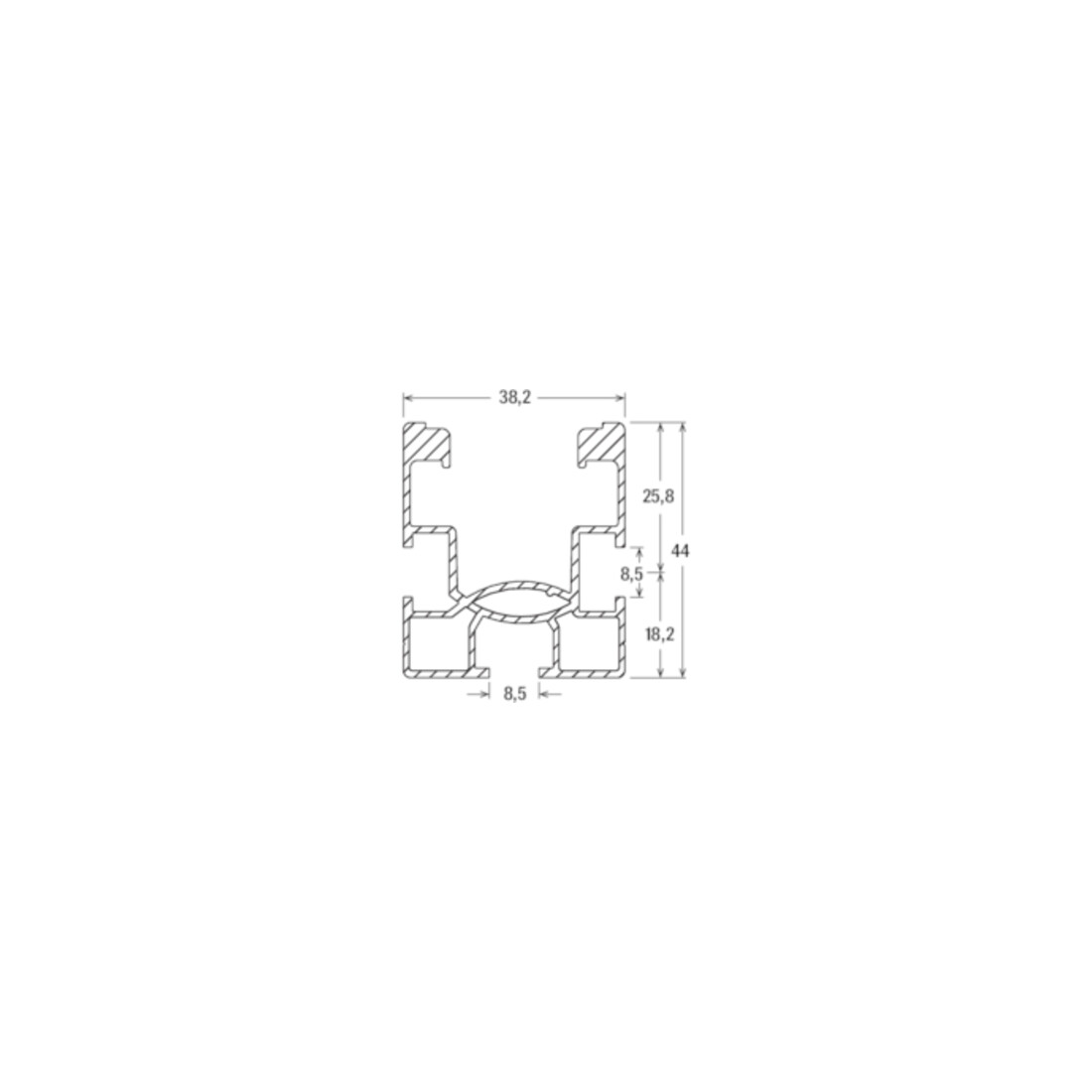

- La section de 44 mm fait de SolarFish la solution idéale pour la construction de la plupart des structures de support pour installations photovoltaïques.
- Compatible aussi bien avec les agrafes universelles PMU/PMCU qu'avec les agrafes prémontées PM-F/PM-C
- Les différentes longueurs du rail permettent une adaptation optimale aux dimensions des panneaux photovoltaïques et donc une réduction des chutes.
- Le profilé SolarFish offre une grande flexibilité d'utilisation grâce à ses deux rainures latérales et sa rainure inférieure, compatibles avec les raccords rapides des crochets RH et GT ou avec les vis SKS M8 ou les vis à tête marteau RHS.

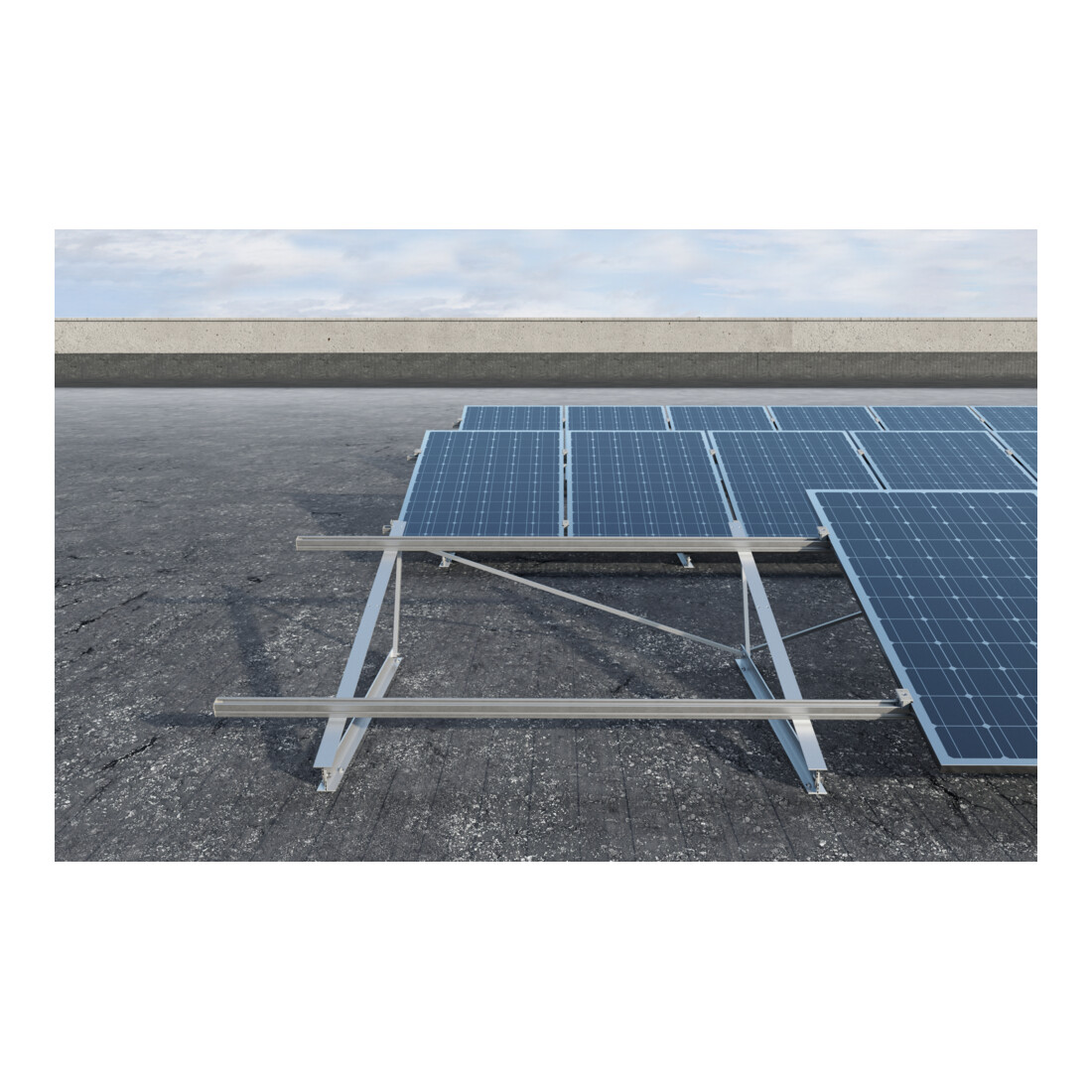

- Identifiez le système de support approprié en fonction du type de toit (par exemple, crochets de toit pour tuiles en béton ou en terre cuite, cadres triangulaires pour toits plats, pinces à joints debout, cadres triangulaires pour toits plats, etc.)
- Montez le rail SolarFish sur le support choisi par la rainure inférieure ou les rainures latérales.
- Pour relier deux rails SolarFish, montez deux assemblages de profilés CPN AL de chaque côté du rail en les faisant glisser dans les rainures latérales jusqu'à ce qu'ils touchent le boulon situé au centre de l'assemblage de profilés.
- Complétez l'assemblage en fixant chaque extrémité de l'assemblage CPN AL avec 4 vis autoperceuses de 3,5 mm x 9,5 mm de chaque côté du rail SolarFish.
- Pour limiter la dilatation thermique, créez des rangées de rails interconnectés jusqu'à une longueur maximale de 15 m.
- Installez les pinces à travers la rainure supérieure du rail.
- Fixez les panneaux photovoltaïques en serrant les colliers.
- Fixez les capuchons AK SP aux extrémités du rail SolarFish pour une finition soignée.

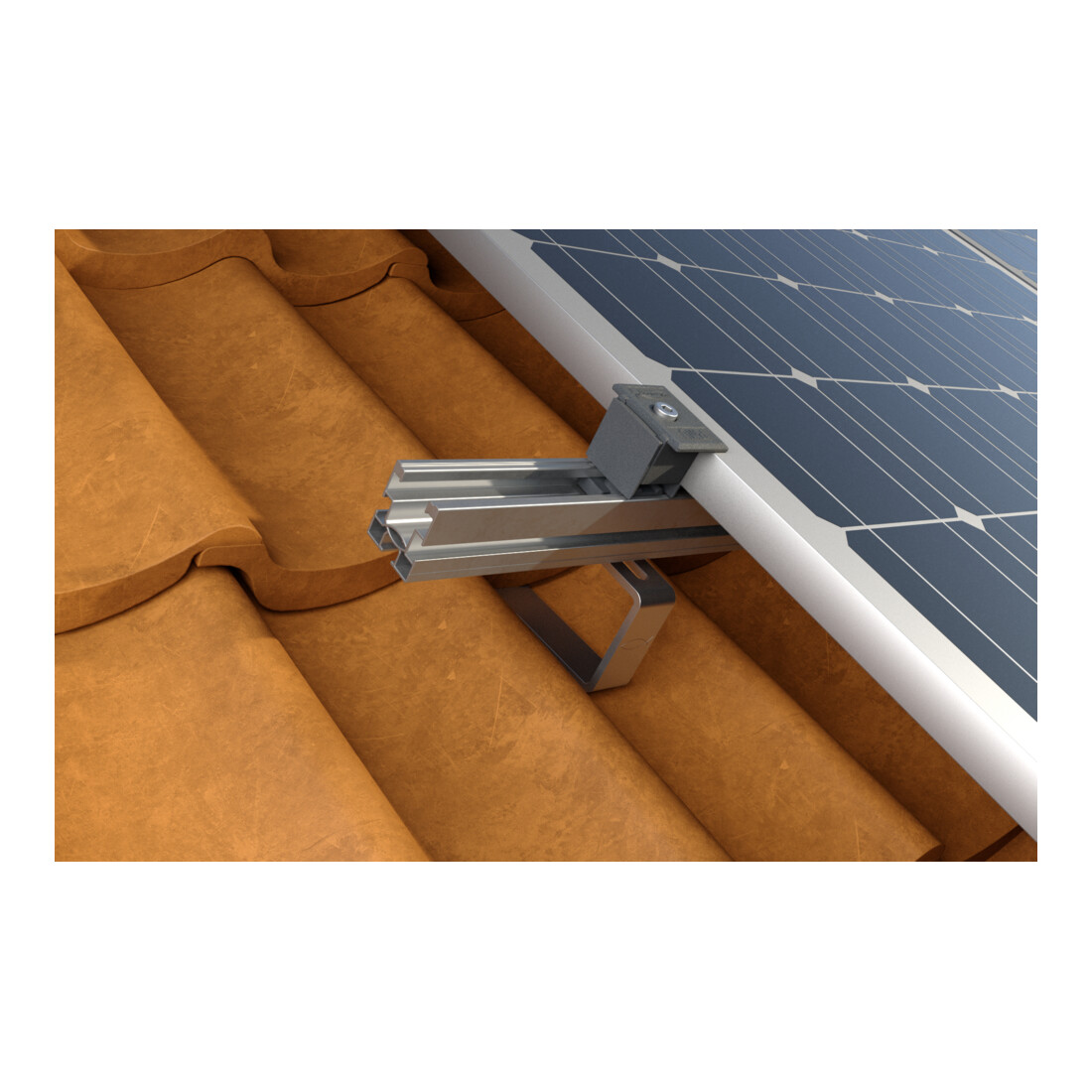

- Toiture inclinée avec tuiles en béton et en terre cuite avec crochets RH
- Crochets GT
- Toitures en plaques ondulées avec vis à double filetage STSR
- STSI vis à double filetage
- Toitures en panneaux à joint debout avec pince DLA
- Pince DLAK
EAN / GTIN : 8001132050569
