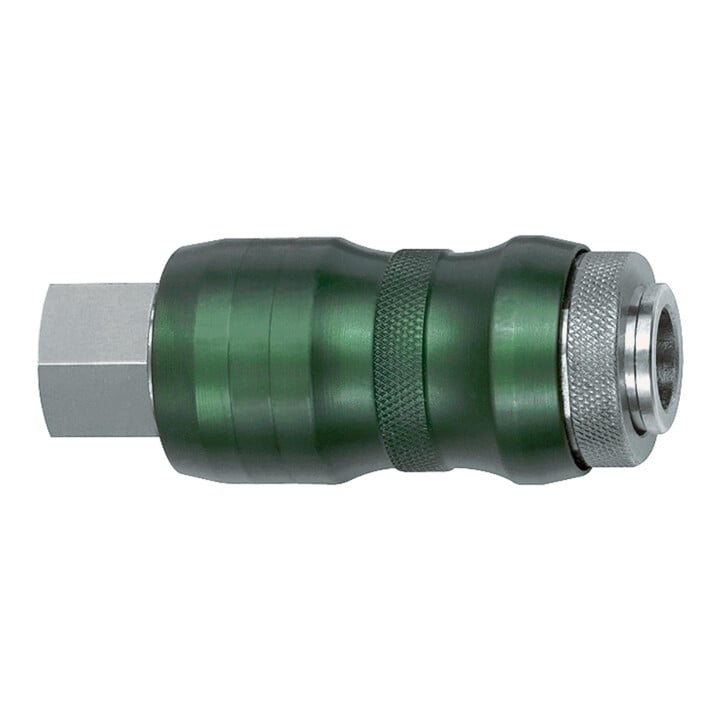

Riegler Accouplement de sécurité NW7,8, Bi-Tec, MS chromé, G 3/8 IG, 2050 l/min
Riegler Accouplement de sécurité NW7,8, Bi-Tec, MS chromé, G 3/8 IG, 2050 l/min
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- NW
- 7,8
- Pression de service max.
- 20 bar
- Connexion
- G 3/8 IG
- SW
- 19 mm
- Mesure de la valeur du débit
- sous 6 bar et Δ<sub> p</sub>= 0,5 bar
- Boîtier
- Laiton nickelé
- Matériau d’étanchéité
- NBR
- Température du fluide min.
- -20 °C
- Température du fluide max.
- 100 °C
- Température ambiante min.
- -20 °C
- Température ambiante max.
- 100 °C
- Débit
- 2 050 l/min (air)
- Bille
- Acier inoxydable
- Ressort
- Acier inoxydable
- Corps de la vanne
- Laiton nickelé
- Douille
- Aluminium, anodisé
- Mécanisme de déverrouillage
- Acier trempé et nickelé
- Longueur
- 75 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 53515577
- GTIN
- 4047322483650

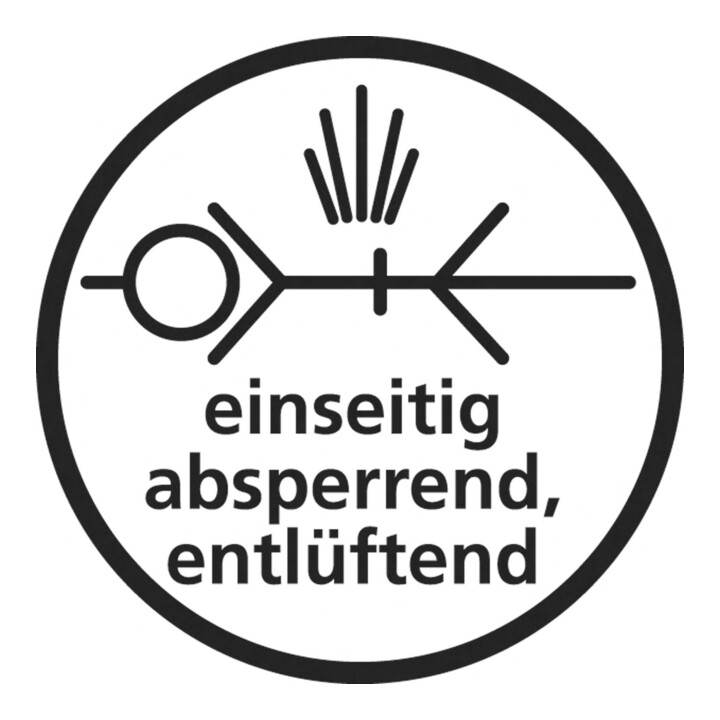

• Raccord de sécurité NW 7,8, Bi-Tec, MS nickelé, G 3/8 IG, 2050 l/min, pression de service max. 20 bar, température du média/environnement de -20 °C à 100 °C. • Raccords de sécurité avec purge pour médias gazeux. • Combinaison d’une valve coulissante et d’un raccord rapide. • Le raccordement se fait sans pression. • Seule une faible force de ressort doit être surmontée. • Ce n’est que lorsque la bague verte est poussée vers l’avant que la pression peut se développer. • Dans cette position, il est impossible de désaccoupler par inadvertance ou volontairement. • Lorsque la bague coulissante est ramenée en position initiale, le tuyau se purge et le raccord peut être déconnecté. • Ce raccord de sécurité ne convient pas pour un montage direct sur un outil à pulsations. • Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à la norme ISO 6150, § 7.1. • Domaines d’application : pneumatique, construction de machines et d’installations, industrie manufacturière, ateliers, automobile.
