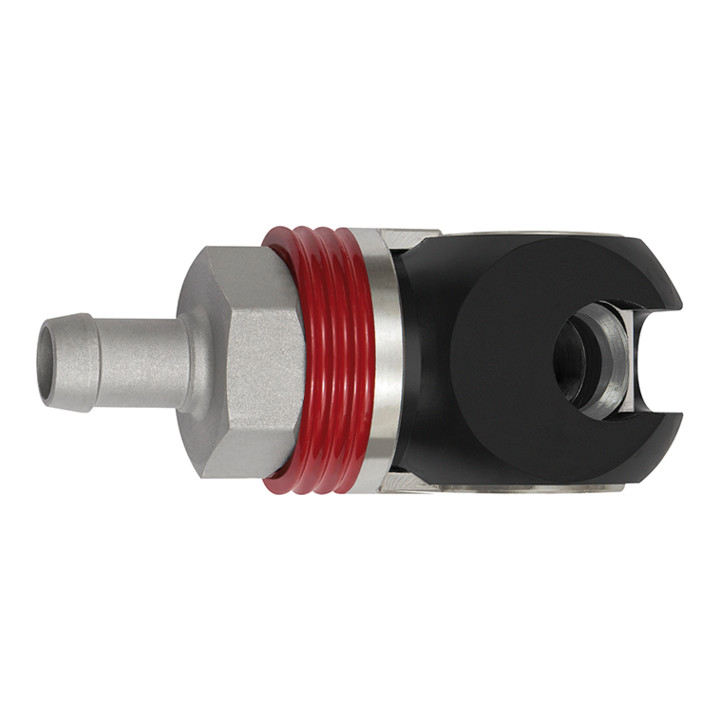

Riegler Accouplement de sécurité pivotant NW 11, ISO 6150 C, acier, embout LW 13
Riegler Accouplement de sécurité pivotant NW 11, ISO 6150 C, acier, embout LW 13
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 11
- Raccordement
- LW 13
- Diamètre extérieur
- 30 mm
- Mesure du débit
- à 6 bar et Δ<sub>p</sub>= 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de la fiche
- selon ISO 6150 C
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 3900 l/min (air)
- Manchon
- Zamak, nickelé, revêtu de caoutchouc rouge
- Partie filetée
- Acier zingué
- Longueur
- 93 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 85908829
- GTIN
- 4047322567923
• Raccord de sécurité pivotant NW 11, ISO 6150 C, acier, embout LW 13, pression de service max. 25 bar, température de -20 °C à 100 °C • Raccord de sécurité pivotant avec passage libre • Le manchon de raccordement est inséré dans le corps du raccord et la connexion est établie par un mouvement d’environ 90° • Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, une connexion sécurisée est établie • Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le manchon de raccordement jusqu’en butée en position initiale • Une ouverture de purge à l’arrière du raccord assure la mise à l’air lors du désaccouplement • Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Ce raccord de sécurité ne convient pas pour un montage direct sur des outils à mouvement pulsatoire • Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à ISO 6150, § 7.1. Domaines d’application : pneumatique, construction de machines et d’installations, industrie manufacturière, exploitation minière
