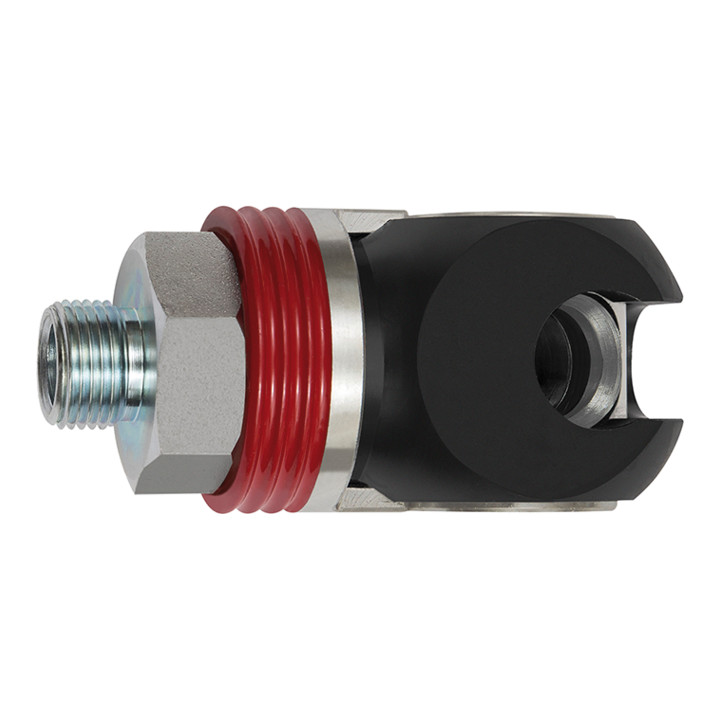

Riegler Accouplement de sécurité pivotant NW 11, ISO 6150 C, acier, G 1/2 AG
Réf. fabricant426.13-SCH|Code art. :83586648
1/1
Riegler Accouplement de sécurité pivotant NW 11, ISO 6150 C, acier, G 1/2 AG
Réf. fabricant426.13-SCH|Code art. :83586648
74,99 €TTC
Plus de 15 articles en stock
Délai de livraison: 2-3 jours ouvrés
Livraison standard
Données techniques
- DN
- 11
- Raccordement
- G 1/2 AG
- Clé
- 30 mm
- Mesure du débit
- à 6 bar et Δ<sub>p</sub> = 0,5 bar
- Médium
- Air comprimé, gaz
- Profil de fiche
- selon ISO 6150 C
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 3900 l/min (air)
- Manchon
- Zinc moulé sous pression, nickelé, revêtu de caoutchouc rouge
- Pièce filetée
- Acier galvanisé
- Longueur
- 82 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 83586648
- GTIN
- 4047322567817
Description du produit
Caractéristiques :
- Accouplement de sécurité pivotant NW 11, ISO 6150 C, acier, G 1/2 AG, pression de service max. 25 bar, température de -20 °C à 100 °C
- Accouplement de sécurité pivotant avec passage libre
- Le manchon à fiche est inséré dans le corps de l'accouplement et la connexion est établie par un mouvement d'environ 90°
- Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, une connexion sécurisée est établie
- Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le manchon à fiche jusqu’à la butée en position de départ
- Une perforation de purge à l’arrière de l’accouplement permet la mise à l’air lors du découplage
- Cet accouplement est conforme à la norme ISO DIN EN ISO 4414, EN 983. Cet accouplement de sécurité ne convient pas pour un montage direct sur un outil à mouvement pulsatoire
- Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à ISO 6150, § 7.1. Domaines d’application : pneumatique, construction de machines et d’installations, industrie manufacturière, exploitation minière
