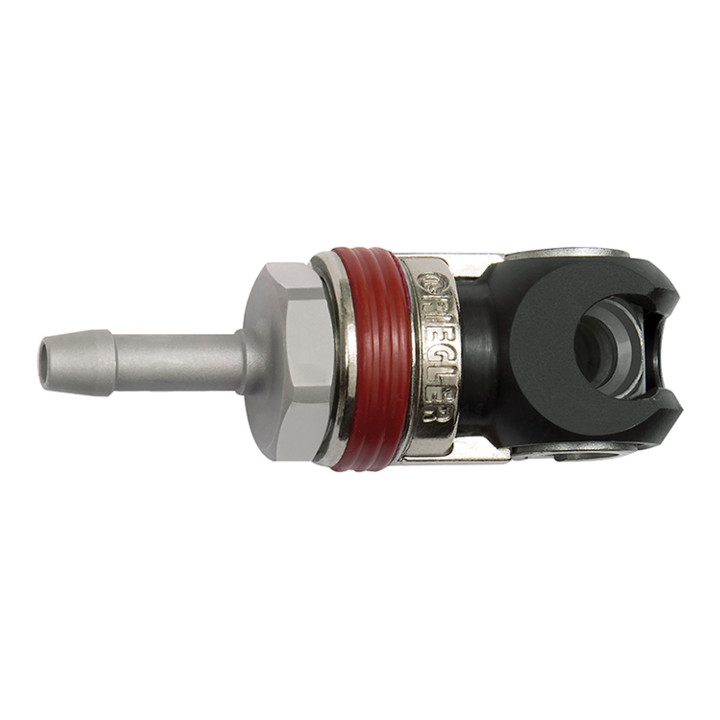

Riegler Accouplement de sécurité pivotant NW 6, ISO 6150 C, acier, embout LW 10
Riegler Accouplement de sécurité pivotant NW 6, ISO 6150 C, acier, embout LW 10
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 6
- Raccord
- LW 10
- Ø ext.
- 20 mm
- Mesure du débit
- à 6 bar et Δ<sub>p</sub>= 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de la fiche
- selon ISO 6150 C
- Pression de service
- max. 25 bar / max. 16 bar lors du raccordement/débranchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 820 l/min (air)
- Manchon
- Zinc moulé sous pression, nickelé, revêtu de caoutchouc rouge
- Partie filetée
- Acier zingué
- Longueur
- 68 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 54896332
- GTIN
- 4047322567510
• Raccord de sécurité pivotant NW 6, ISO 6150 C, acier, embout LW 10, pression de service max. 25 bar, température de -20 °C à 100 °C. • Raccord de sécurité pivotant avec passage libre. • Le manchon est inséré dans le corps du raccord et la connexion est établie par un mouvement d’environ 90°. • Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, une connexion sécurisée est établie. • Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le manchon jusqu’à la position de départ. • Un orifice de purge à l’arrière du raccord permet la ventilation lors du désaccouplement. • Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de commande, industrie manufacturière, ateliers, automobile, exploitation minière.
