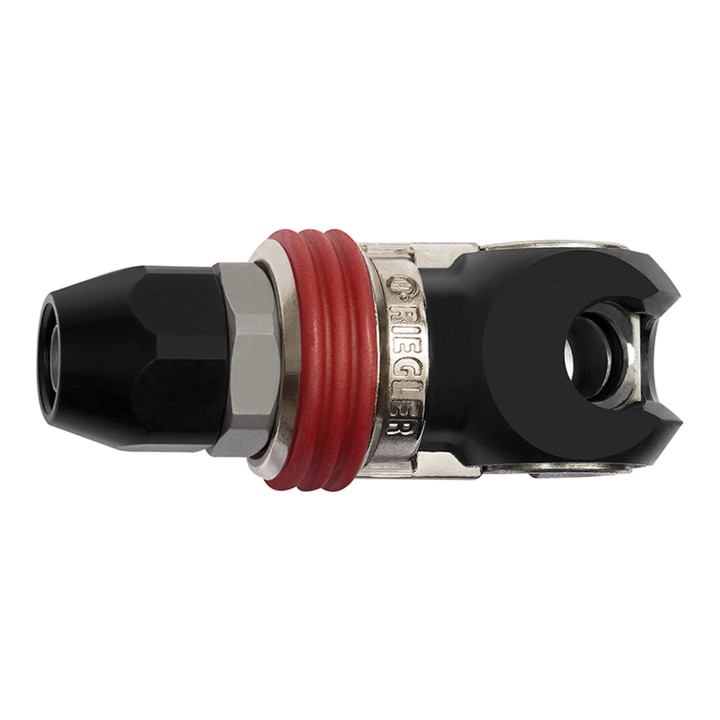

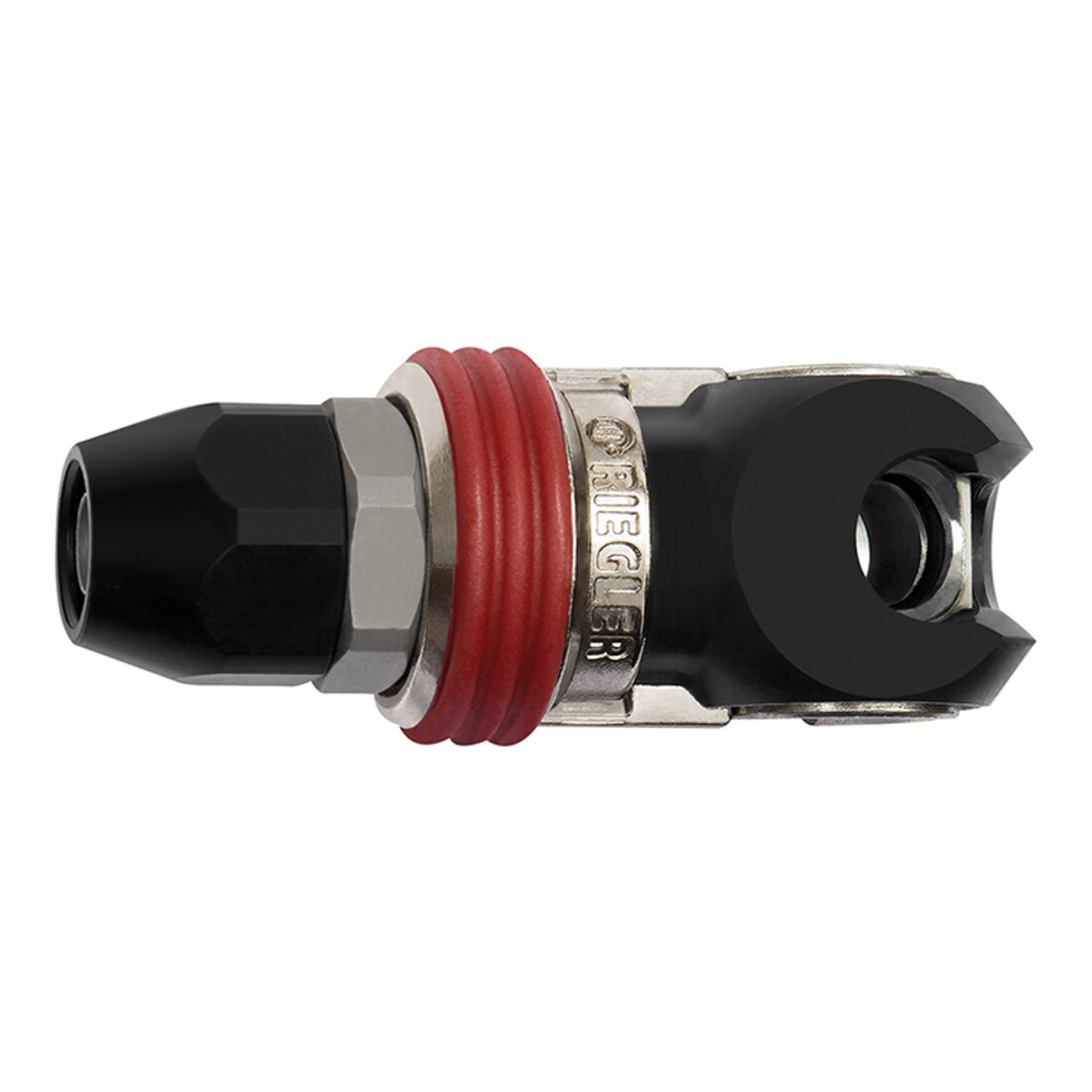

Riegler Accouplement de sécurité pivotant NW 7,2, EURO 7,2, acier, cl. 8x12
Riegler Accouplement de sécurité pivotant NW 7,2, EURO 7,2, acier, cl. 8x12
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 7,2
- Raccordement
- Raccord tuyau 8x12
- Clé
- 22 mm
- Mesure du débit
- à 6 bar et Δ<sub>p</sub> = 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de prise
- EURO 7,2
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 2300 l/min (air)
- Manchon
- Zinc moulé sous pression, nickelé, revêtu de caoutchouc rouge
- Pièce filetée
- Acier zingué
- Longueur
- 76 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 53781506
- GTIN
- 4047322567688
• Raccord de sécurité pivotant NW 7,2, EURO 7,2, acier, raccord de tuyau 8x12, pression de service max. 25 bar, température -20 °C à 100 °C. • Raccord de sécurité pivotant avec passage libre. • Le manchon s’insère dans le corps de raccordement et la connexion s’établit par un mouvement d’environ 90°. • Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, la connexion est sécurisée. • Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le manchon jusqu’à la position initiale. • Une ouverture de purge à l’arrière du raccord permet la mise à l’air lors du débranchement. • Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Ce raccord de sécurité ne convient pas pour un montage direct sur un outil à mouvement pulsant. • Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à la norme ISO 6150, § 7.1. Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de contrôle, industrie manufacturière, ateliers, automobile.
