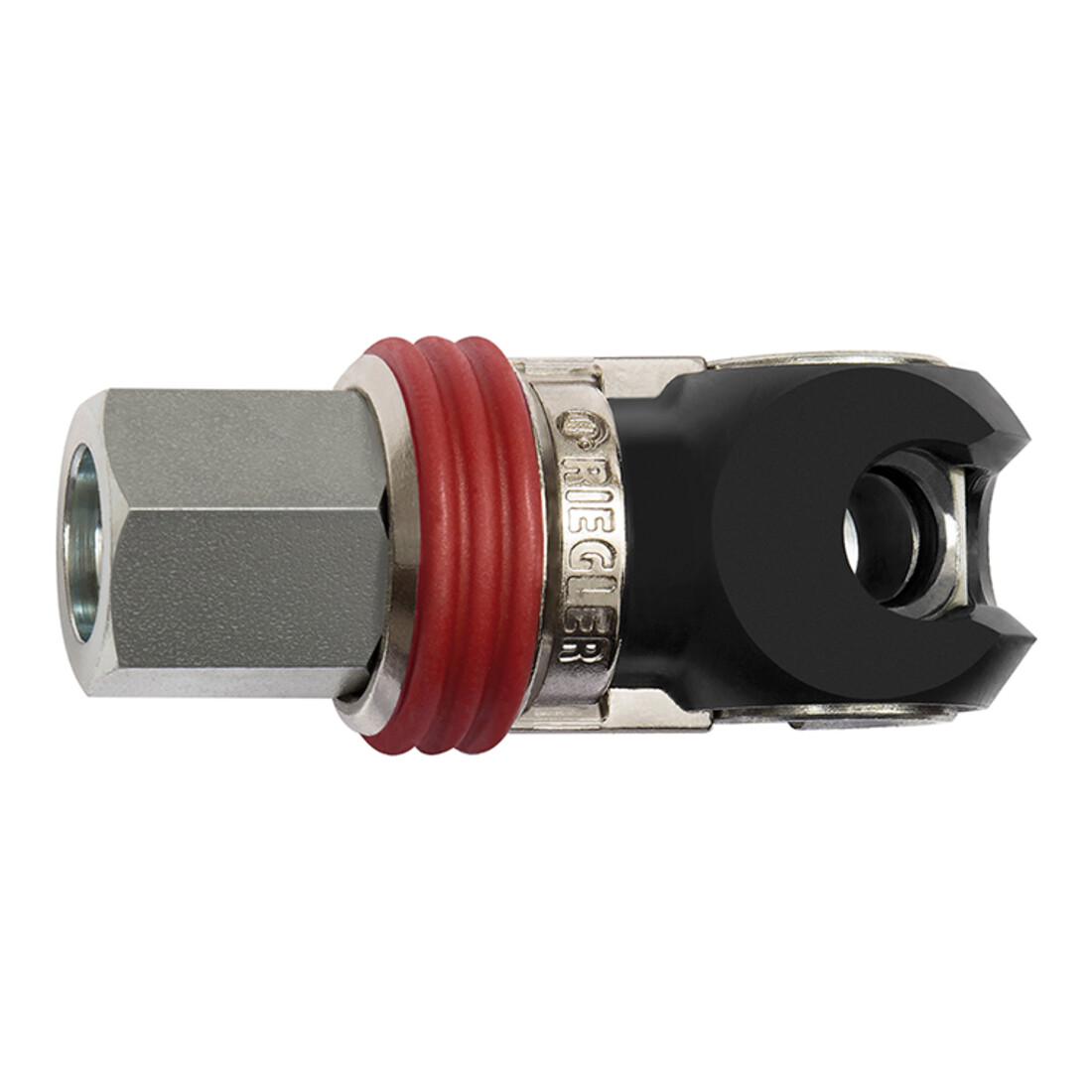

Riegler Accouplement de sécurité pivotant NW 8, ISO 6150 C, acier, G 1/2 FI
Riegler Accouplement de sécurité pivotant NW 8, ISO 6150 C, acier, G 1/2 FI
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 8
- Raccord
- G 1/2 femelle
- Clé
- 24 mm
- Mesure du débit
- à 6 bar et Δ<sub>p</sub> = 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de fiche
- selon ISO 6150 C
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 2300 l/min (air)
- Manchon
- Zinc moulé sous pression, nickelé, revêtu de caoutchouc rouge
- Pièce filetée
- Acier zingué
- Longueur
- 71 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 79832812
- GTIN
- 4047322567732
• Raccord de sécurité pivotant NW 8, ISO 6150 C, acier, G 1/2 F, pression de service max. 25 bar, temp. -20 °C à 100 °C • Raccord de sécurité pivotant avec passage libre • Le manchon s’insère dans le corps du raccord et la connexion est établie par un mouvement d’environ 90° • Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, une connexion sécurisée est établie • Pour déconnecter, il faut tirer l’« anneau rouge » et pivoter le manchon jusqu’à la position initiale • Une ouverture de purge à l’arrière du raccord permet la décompression lors du décliquetage • Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Ce raccord de sécurité ne convient pas pour un montage direct sur un outil à pulsations • Nous recommandons l’utilisation de nos amortisseurs de vibrations selon ISO 6150, § 7.1. Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de commande, industrie manufacturière, ateliers, automobile, exploitation minière
