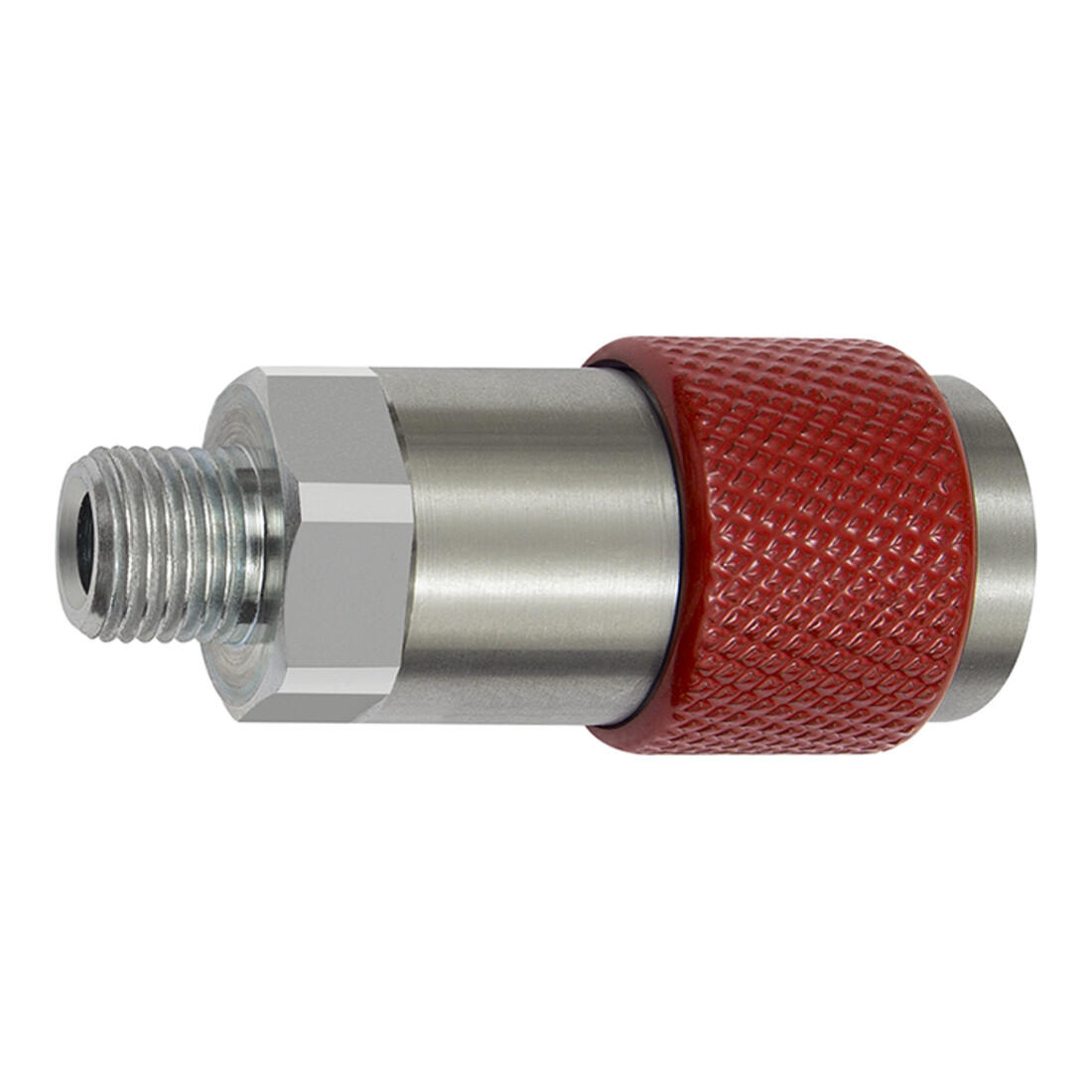

Riegler Accouplement de sécurité tournant universel NW 6, ISO 6150 C, G 1/4 AG, rouge
Riegler Accouplement de sécurité tournant universel NW 6, ISO 6150 C, G 1/4 AG, rouge
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 6
- Raccord
- G 1/4 AG
- Couleur
- rouge
- Clé
- 22 mm
- Longueur
- 64 mm
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -15 °C
- Plage de température max.
- 200 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- FKM
- Débit
- 630 l/min (air)
- Ressort
- Acier inoxydable
- Manchon
- Acier zingué, peint en couleur
- Partie filetée
- Acier zingué
- Valve
- Polyphénylène sulfure (PPS)
- Mesure du débit
- à 6 bar et Δ<sub>p</sub> = 0,5 bar
- Profil de prise
- selon ISO 6150 C
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 77028217
- GTIN
- 4047322565127
• Accouplement de sécurité rotatif distinctif NW 6, ISO 6150 C, acier, 2 étages, G 1/4 mâle, rouge, max. 25 bar, Temp. -15 °C à 200 °C • Accouplement de sécurité rotatif de haute qualité, robuste et durable, actionnable d’une seule main • Une connexion sécurisée est établie en enfonçant le raccord jusqu’à ce qu’il s’enclenche de façon audible • Le désaccouplement s’effectue par une rotation à gauche de la bague • La pression présente dans l’accouplement et la conduite est alors évacuée, mais le raccord n’est pas complètement libéré grâce à un verrou de sécurité • Ce n’est qu’après une rotation à droite de la bague que le raccord peut être retiré • Grâce au codage couleur et forme de l’accouplement et du raccord, l’accouplement n’est possible qu’entre éléments de même couleur • Cet accouplement est conforme à la norme ISO DIN EN ISO 4414, EN 983. Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de commande, industrie manufacturière, ateliers, automobile, exploitation minière
