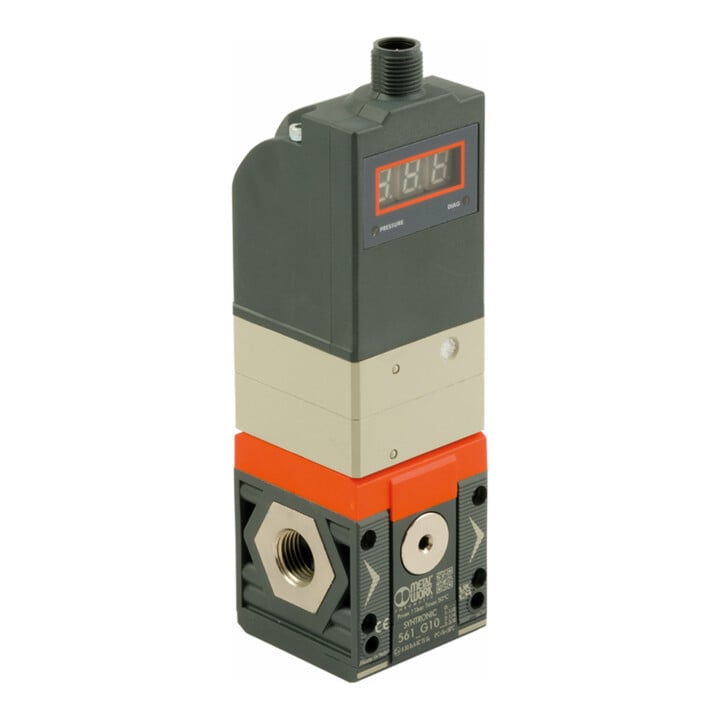

Riegler Régulateur de pression précis »SYNTRONIC«, BG1, G3/8, Affichage, 0…10 V
Riegler Régulateur de pression précis »SYNTRONIC«, BG1, G3/8, Affichage, 0…10 V
Délai de livraison: 3-5 jours ouvrés
Livraison standard
- BG
- 1
- Pression d'entrée min.
- pression à réguler +1 bar
- Pression d'entrée max.
- 11 bar
- Plage de température min.
- 0 °C
- Plage de température max.
- 50 °C
- Boîtier
- Technopolymère
- Matériau d'étanchéité
- NBR
- Membrane
- NBR 60 Shore (dureté) avec renfort en tissu polyester
- Plage de réglage min.
- 0,2 bar
- Plage de réglage max.
- 10 bar
- A
- 42,0 mm
- A1
- 44 mm
- B
- 147,5 mm
- D
- 51,5 mm
- Série
- Syntesi
- Milieu
- air comprimé filtré, non lubrifié, taille max. des particules 10 μm, libre
- Raccord entrée
- G 3/8
- Raccord sortie
- G 3/8
- Filetage avant et arrière
- G 1/8
- Mesure du débit 2
- à P1 = 10 bar, P2 = 6,3 bar et pression
- Mesure du débit 1
- à P1 = 10 bar, P2 = 6,3 bar et pression
- Débit 2
- 2800 Nl/min
- Débit 1
- 2200 Nl/min
- Commande
- 0 … 10 V
- Tension d'alimentation min.
- 10,8 V DC
- Tension d'alimentation max.
- 31,2 V DC
- Consommation électrique
- max. 220 mA à 12 V DC
- Degré de protection
- IP 65
- Hystérésis
- < ±0,4 % (de la valeur finale)
- Répétabilité
- < ±0,2 % (de la valeur finale)
- Sensibilité / zone morte
- 0,1 bar
- Précision de l'affichage
- < ±0,1 % (de la valeur finale)
- Unité d'affichage
- bar
- Résolution minimale de l'affichage
- 0,01 bar
- Résolution de la sortie analogique
- < ±0,1 % (de la valeur finale)
- Dépendance à la température
- max. 2 mbar/°C
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 51138653
- GTIN
- 4047322783255
• Régulateur de pression proportionnel de précision « SYNTRONIC », BG 1, G 3/8, avec affichage, 0…10 V, p1 = max. 11 bar, p2 = 0,2…10 bar, T = 0…50 °C. • Les régulateurs de pression proportionnels de précision de la série « SYNTRONIC » sont conçus pour réguler les pressions fluctuantes en fonction d’une consigne prédéfinie. • La commande s’effectue via un câble avec connecteur M12x1, en tension (volt) ou en courant (mA). • La régulation de la pression est constamment surveillée par une boucle de régulation fermée et commandée proportionnellement par deux vannes de contrôle situées dans la partie supérieure. • Avantages : - Les prises de connexion peuvent être facilement remplacées, comme connu dans la série « SYNTESI ». • L’utilisation de doubles membranes roulantes dans la partie régulatrice permet une ouverture relativement grande de la vanne, ce qui améliore le débit et les performances dynamiques. • La vanne anti-retour intégrée permet une purge complète lorsque la pression d’entrée est ramenée à zéro. • Ainsi, le « SYNTRONIC » est parfaitement adapté à une utilisation entre le vérin et la vanne, car l’air comprimé peut circuler dans les deux directions à travers l’appareil. • La version avec affichage peut présenter de nombreuses informations et données de diagnostic. • L’interface utilisateur avec affichage et indicateur LED est uniformément positionnée sur un seul côté de l’appareil. • Version ATEX sur demande !
