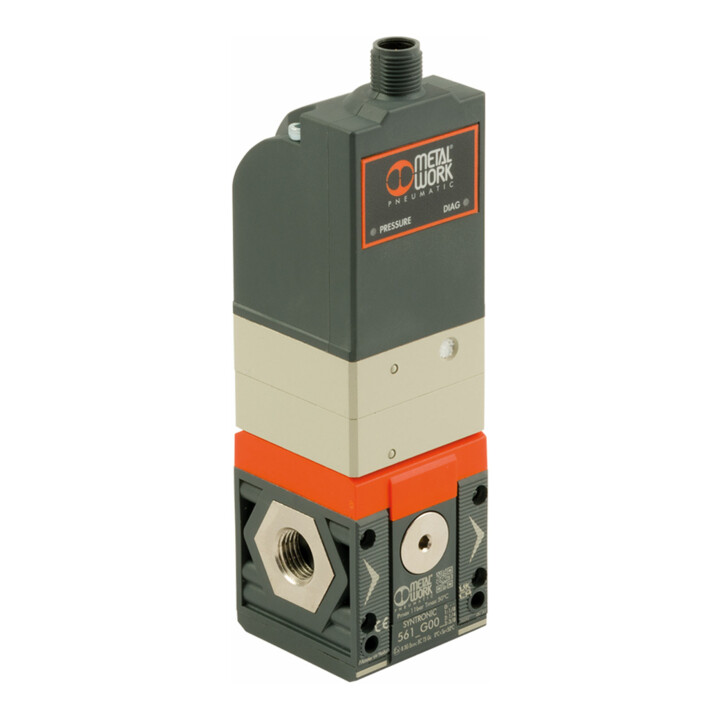

Riegler Régulateur de pression précision »SYNTRONIC«, BG1, G1/4, télécomm., 0…10 V
Riegler Régulateur de pression précision »SYNTRONIC«, BG1, G1/4, télécomm., 0…10 V
Délai de livraison: 3-5 jours ouvrés
Livraison standard
- BG
- 1
- Pression d'entrée min.
- pression à réguler +1 bar
- Pression d'entrée max.
- 11 bar
- Plage de température min.
- 0 °C
- Plage de température max.
- 50 °C
- Boîtier
- Technopolymère
- Matériau d'étanchéité
- NBR
- Membrane
- NBR 60 Shore (dureté) avec renfort en tissu polyester
- Plage de réglage min.
- 0,2 bar
- Plage de réglage max.
- 10 bar
- A
- 42,0 mm
- A1
- - mm
- B
- 147,5 mm
- D
- 51,5 mm
- Série
- Syntesi
- Fluide
- air comprimé filtré et non lubrifié, taille maximale des particules 10 μm, libre
- Raccord entrée
- G 1/4
- Raccord sortie
- G 1/4
- Filetage avant et arrière
- G 1/8
- Mesure du débit 2
- à P1 = 10 bar, P2 = 6,3 bar et pression
- Mesure du débit 1
- à P1 = 10 bar, P2 = 6,3 bar et pression
- Débit 2
- 2200 Nl/min
- Débit 1
- 1800 Nl/min
- Commande
- 0 … 10 V
- Tension d'alimentation min.
- 10,8 V DC
- Tension d'alimentation max.
- 31,2 V DC
- Consommation électrique
- max. 220 mA à 12 VDC
- Degré de protection
- IP 65
- Hystérésis
- < ±0,4 % (de la valeur finale)
- Précision de répétabilité
- < ±0,2 % (de la valeur finale)
- Sensibilité/bande morte
- 0,1 bar
- Résolution de la sortie analogique
- < ±0,1 % (de la valeur finale)
- Dépendance à la température
- max. 2 mbar/°C
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 50815699
- GTIN
- 4047322783194
• Régulateur de pression proportionnel de précision »SYNTRONIC«, BG 1, G 1/4, télécommandé, 0…10 V, p1 = max. 11 bar, p2 = 0,2…10 bar, T = 0…50 °C. • Les régulateurs de pression proportionnels de précision de la série »SYNTRONIC« servent à réguler les pressions variables en fonction d’une consigne prédéfinie. • La commande s’effectue via un câble avec connecteur M12x1 en tension (volt) ou courant (mA). • La régulation de pression est constamment surveillée par une boucle de régulation fermée et pilotée de manière proportionnelle par deux électrovannes dans la partie supérieure. • Avantages : - Les prises de connexion peuvent être facilement remplacées, comme connu dans la série »SYNTESI«. • L’utilisation de doubles membranes roulantes dans la partie de régulation permet une ouverture relativement grande de la vanne, ce qui améliore le débit et les performances dynamiques. • Le clapet anti-retour intégré permet une purge complète lorsque la pression d’entrée est ramenée à zéro. • Ainsi, le »SYNTRONIC« est parfaitement adapté pour une utilisation entre cylindre et vanne, car l’air comprimé peut circuler dans les deux sens à travers l’appareil. • La version avec écran peut afficher une grande variété d’informations et de données de diagnostic. • L’interface utilisateur avec écran et affichage LED est uniformément placée sur un seul côté de l’appareil. • Version ATEX disponible sur demande !
