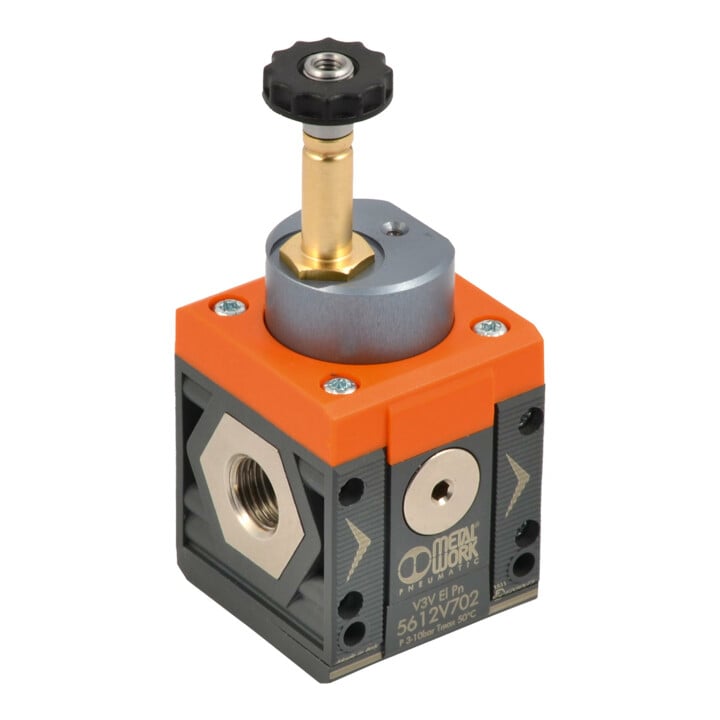

Riegler Vanne d'arrêt »SYNTESI«, électrique, BG1, G 3/8
Riegler Vanne d'arrêt »SYNTESI«, électrique, BG1, G 3/8
Délai de livraison: 3-5 jours ouvrés
Livraison standard
- BG
- 1
- Pression d'entrée min.
- 3 bar
- Pression d'entrée max.
- 10 bar
- Plage de température min.
- -10 °C
- Plage de température max.
- 50 °C
- Boîtier
- Technopolymère
- Raccord entrée
- G 3/8
- Raccord sortie
- G 3/8
- Débit 1
- 1100 Nl/min
- Débit 2
- 1600 Nl/min
- Échappement
- G 1/8
- A
- 42,0 mm
- A1
- 44,0 mm
- B
- 104,0 mm
- F
- 32,2 mm
- Série
- Syntesi
- Mesure de débit 1
- P2 = 6,3 bar et chute de pression Δ<sub>p</sub> = 0,5
- Mesure de débit 2
- P2 = 6,3 bar et chute de pression Δ<sub>p</sub> = 1 bar
- Débit d'échappement à 6,3 bar
- 500 Nl/min
- Milieu
- Air comprimé ou autres gaz neutres
- Remarque technique 1
- Bobine, connecteur et silencieux non inclus dans la livraison
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 56512687
- GTIN
- 4047322763400
• Robinet d'arrêt »SYNTESI«, électrique, BG 1, G 3/8, évacuation G 1/4, p1 = 3 … 10 bar, T = -10…50 °C, sans bobine/connecteur/silencieux. • Ces appareils isolent le circuit pneumatique de la connexion principale d'alimentation. • Ce sont des électrovannes 3/2 voies qui, en position fermée, ventilent le circuit. • Ainsi, les robinets d'arrêt sont nécessaires pour les travaux de maintenance ou dans les cas où l'alimentation en air des actionneurs doit être coupée. • Disponible en version manuelle, pneumatique ou électropneumatique. • Sur demande, également disponible en version électropneumatique avec air de commande externe (pour les applications où la pression dans l'unité de maintenance est hors de la plage de pression pour l'actionnement de la version électropneumatique). • La version manuelle peut être sécurisée en position fermée avec jusqu'à deux cadenas (taille 1) ou trois cadenas (taille 2). • En alternative, une version avec un trou Ø 7 mm pour un seul cadenas est disponible sur demande. • À l'avant et à l'arrière se trouve une connexion (G 1/8 pour la taille 1 et G 1/4 pour la taille 2), pouvant être utilisée pour un manomètre, un pressostat ou comme prise supplémentaire. • Les silencieux ne sont pas inclus dans la livraison pour les robinets d'arrêt manuels et pneumatiques. • Pour les robinets d'arrêt électriques, la bobine, le connecteur et le silencieux ne sont pas inclus dans la livraison. • Version ATEX disponible sur demande !
